Katkon LoadSafe 200–250A kompaktit kuormankytkimet tarjoavat luotettavan kuorman katkaisun keskirasitteisiin asennuksiin aina 250 ampeeriin asti. Kompakti rakenne soveltuu erinomaisesti kohteisiin, joissa tila on rajallinen mutta korkea suorituskyky on silti välttämätöntä. Kytkimet on testattu kestävyyden ja toimintavarmuuden varmistamiseksi, ja ne tukevat luotettavaa sähkönjakelua monenlaisissa teollisissa ja rakennuskohteissa.
Tekniset tiedot
Syvyys
142 mm
ETIM-luokka
EC000216
Sähkönumero FI
3600229
GTIN-koodi
6419410219157
Korkeus
87 mm
Pitkä tuotenimi
Rotary switch, 4-pole, Handle, 2 x Terminal covers,6 x Phase barriers
Liittimien maksimi kiristysmomentti (Nm)
15..22
Mekaaninen kestävyys (toimintajaksoa)
16000
Nimellisarvot kun kaapelikoko (mm²)
120
Napojen lukumäärä
4
Tuotetyyppi

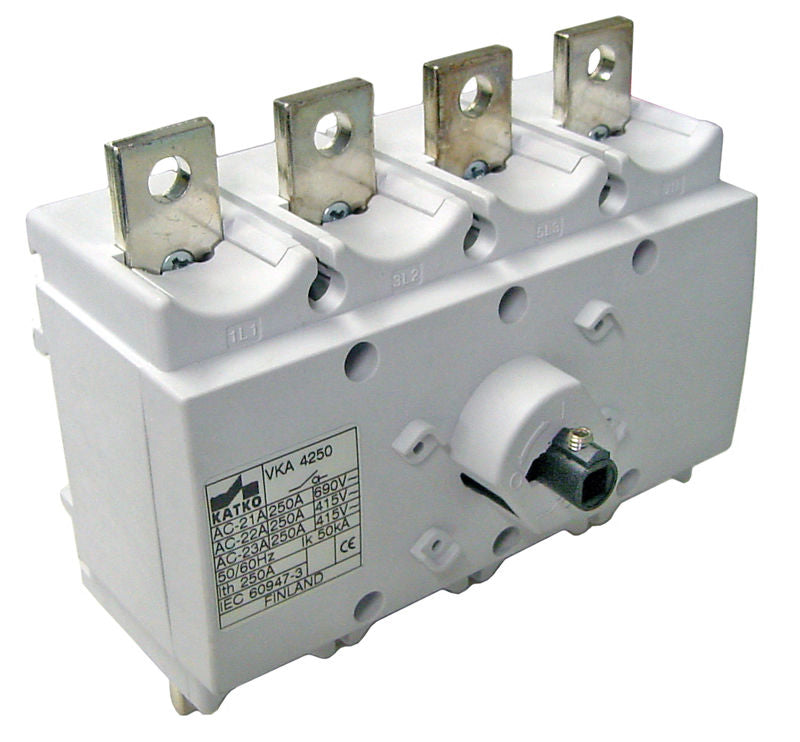

VKA 4250 L228AD12T6LK12 2XLS6XVS
Mitoituskatkaisukyky AC-23A 415 V (A)
2000
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
250
Huippuarvo (kA)
22
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
250
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
250
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
132
Oikosulun nimellissulkemiskyky, Icm 415 V (kA)
11.4
Terminen nimelliskestovirta 1 s, Icw 415 V (kA)
6.5
Avoimen tilan terminen rajavirta, Ith (A)
250
Lyhyt tuotekuvaus
Kuormankytkin 4x250A
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x250A 400V 132kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M8
Tilavuus
3.3356 l
Leveys
270 mm
Mittakuva
Logistiikkatiedot
Pakkauskoko 1
1
Pakkauskoko 1 syvyys
142 mm
Pakkauskoko 1 GTIN-koodi
6419410219157
Pakkauskoko 1 korkeus
87 mm
Pakkauskoko 1 tilavuus
1.7543 l
Pakkauskoko 1 leveys
142 mm
Myyntiyksikkö
1
Ladattavat tiedostot
- Mittakuvat (LoadSafe_VKA_3P_4P_200_250_Dim.png)
- Esitteet (Katko LoadSafe Catalogue - Load Break and Change-Over Switches EN)
- Esitteet (Katko LoadSafe Tuoteluettelo - Kuormankytkimet ja vaihtokytkimet FI)
- STEP-tiedostot (LoadSafe_VKA_4P_200_250.zip)
- Asennusohjeet (KATKO_LoadSafe_VKA_200_250_installation_manual_51_en.pdf)
