Pitkä tuotenimi

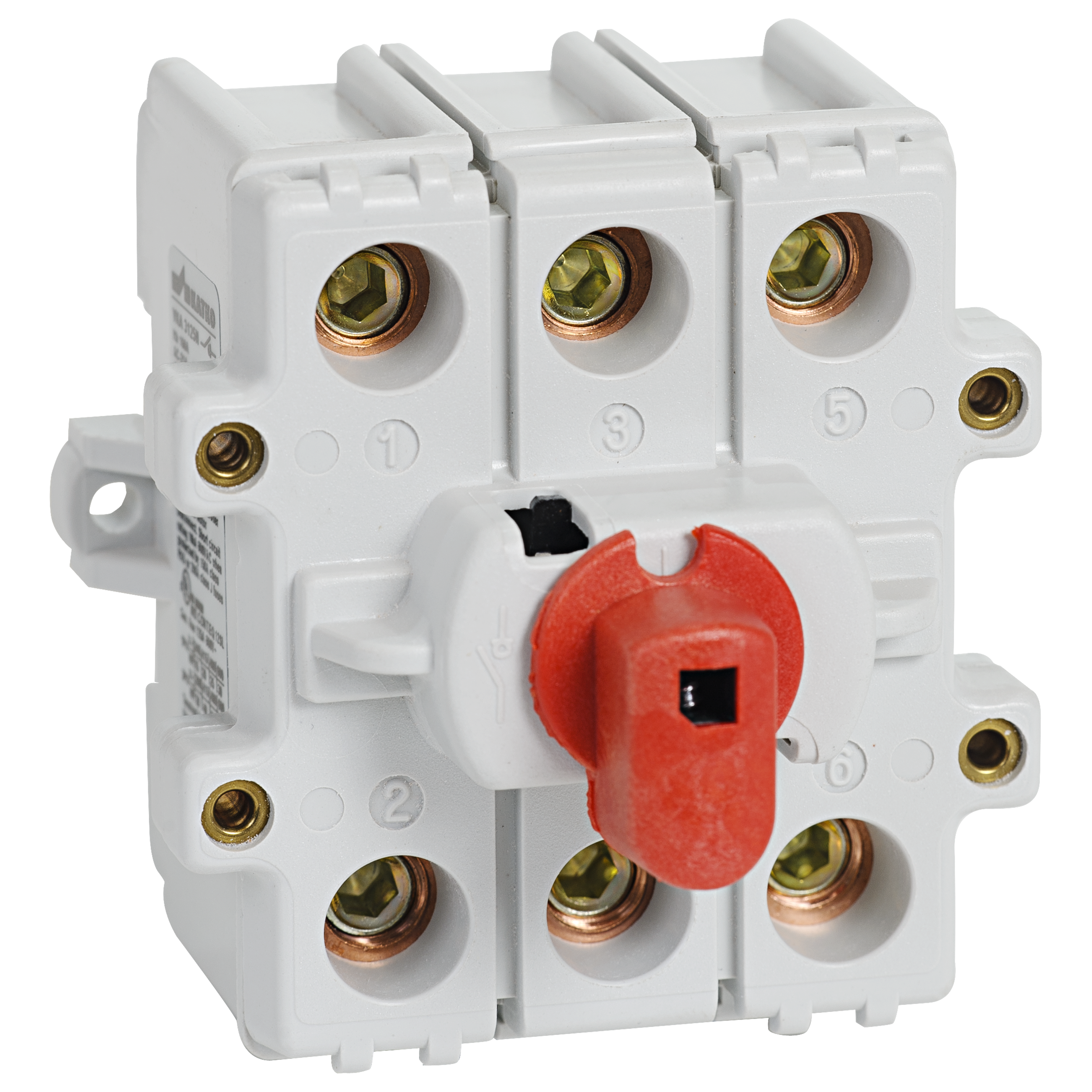

Rotary switch, 3-pole
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
16000
Nimellisarvot kun kaapelikoko (mm²)
70
Mitoituskatkaisukyky AC-23A 415 V (A)
800
Mitoituskatkaisukyky AC-23A 500 V (A)
640
Mitoituskatkaisukyky AC-23A 690 V (A)
640
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
160
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
80
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
55
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
5.1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
3.5
Avoimen tilan terminen rajavirta, Ith (A)
160
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x100A 400V 55kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
