RT 316 L42AD11LKX50YR

Oviasennuskytkin 3x16A

RT 316 L42AD11LKX50YR

Katkon oviasenteiset kytkimet (16–40 A) asennetaan kotelon oveen, jolloin kytkintä voidaan käyttää turvallisesti ja helposti ilman kotelon avaamista. Nämä innovatiiviset kytkimet voidaan asentaa myös kotelon sivulle, mikä tuo lisää joustavuutta asennukseen. Katkon oviasenteinen kytkin on suunniteltu nopeaan ja vaivattomaan asennukseen: johdotus tehdään kytkimen takaa eikä erillisiä kiinnitysruuveja tarvita.

Kytkimet ovat VDE-hyväksyttyjä ja kolmannen osapuolen testaamia, mikä varmistaa kansainvälisten laatu- ja turvallisuusstandardien täyttymisen. Ne tukevat tilatehokkaita ratkaisuja ja luotettavaa toimintaa vaativissa teollisuusympäristöissä.

Sähkönumero FI
3610202
GTIN-koodi
6419410257784
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
36 mm
ETIM-luokka
EC000216
Sähkönumero FI
3610202
GTIN-koodi
6419410257784
Korkeus
59 mm
Pitkä tuotenimi
Door switch, 3-pole, Includes shaft 42 mm,Yellow-red handle
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.2022 kg
Nimellisarvot kun kaapelikoko (mm²)
4
Napojen lukumäärä
3
Tuotetyyppi
RT 316 L42AD11LKX50YR
Mitoituskatkaisukyky AC-23A 415 V (A)
128
Mitoituskatkaisukyky AC-23A 500 V (A)
128
Mitoituskatkaisukyky AC-23A 690 V (A)
128
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
25
Huippuarvo (kA)
3.8
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
16
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
11
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
0.7
Avoimen tilan terminen rajavirta, Ith (A)
25
Lyhyt tuotekuvaus
Oviasennuskytkin 3x16A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x16A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
0.1508 l
Leveys
71 mm

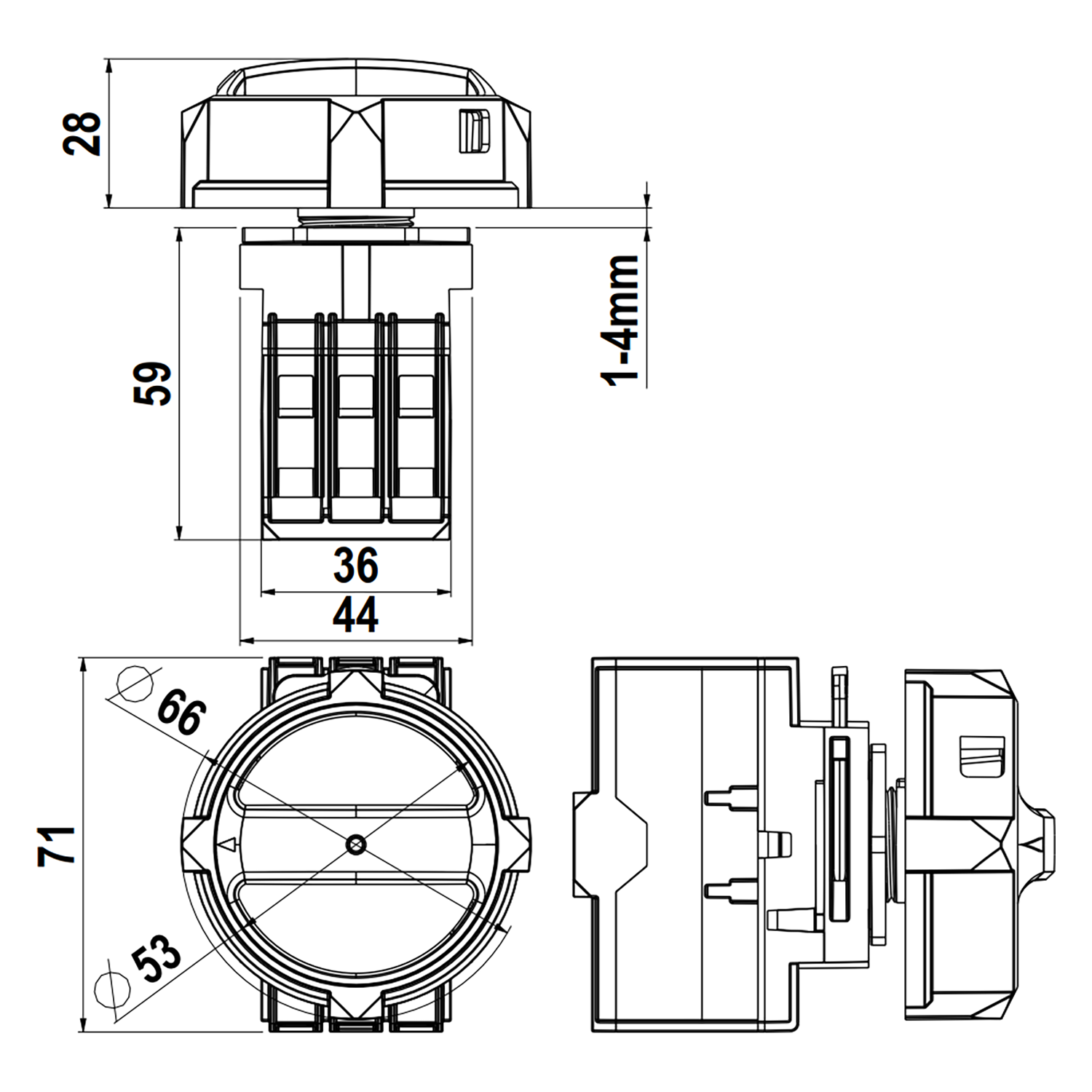

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
36 mm
Pakkauskoko 1 GTIN-koodi
6419410257784
Pakkauskoko 1 korkeus
59 mm
Pakkauskoko 1 tilavuus
0.0765 l
Pakkauskoko 1 paino
0.1526 kg
Pakkauskoko 1 leveys
36 mm
Myyntiyksikkö
1
