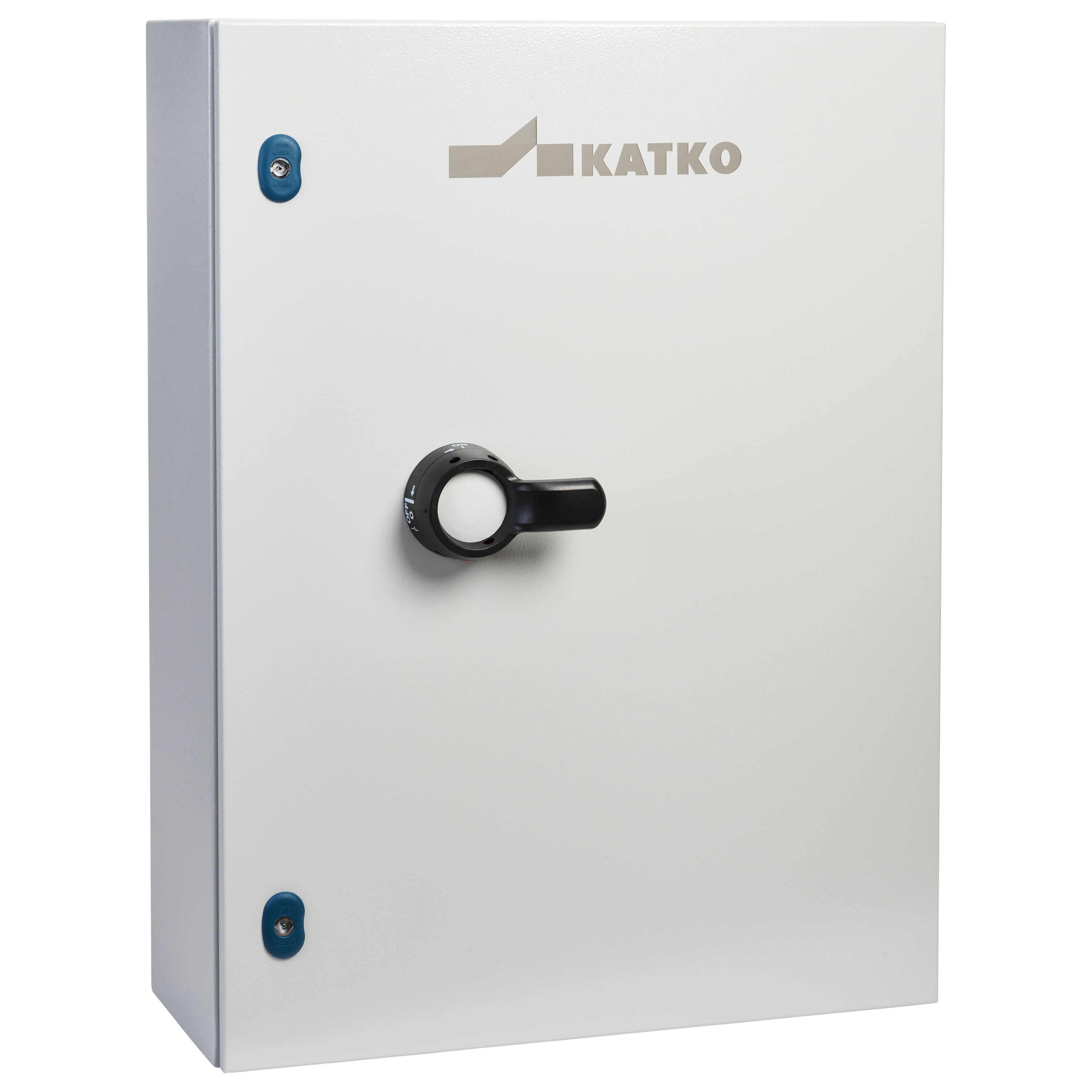

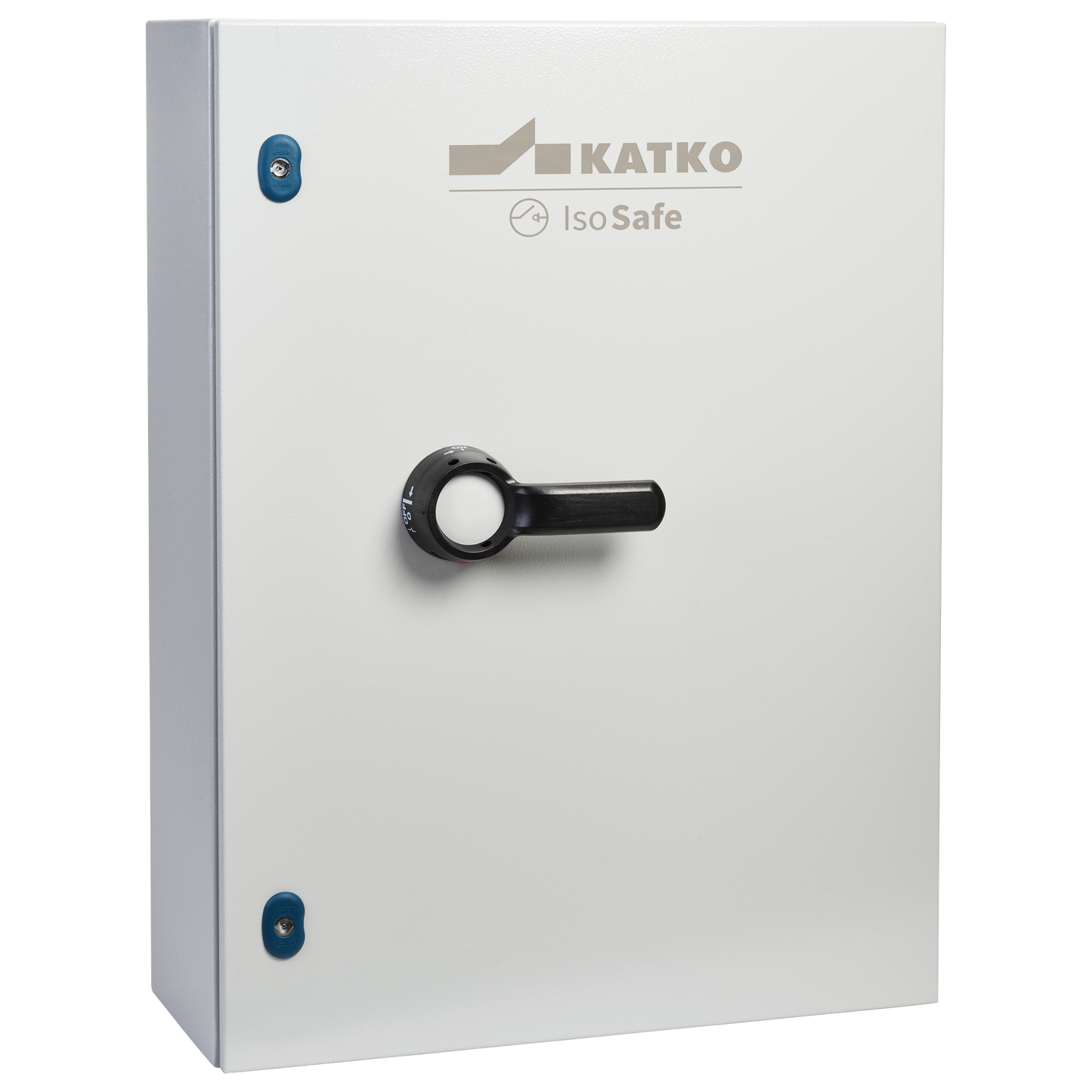

KUT 6200 A1V T7 4XM50M M16M

Turvakytkin 6x200A IP66 1NO/1NC

KUT 6200 A1V T7 4XM50M M16M

Katkon IsoSafe-sarjan teräskotelotut turvakytkimet on suunniteltu vaativiin teollisiin käyttökohteisiin, joissa mekaaninen kestävyys ja toimintavarmuus ovat kriittisiä. Vankka teräskotelo tarjoaa erinomaisen suojan iskuja ja ulkoisia rasituksia vastaan, varmistaen turvallisen ja luotettavan toiminnan vaativissa ympäristöissä.

Selkeä rakenne ja luotettavat turvaominaisuudet tukevat turvallista käyttöä ja huoltoa myös raskaassa käytössä. Suomessa suunnitellut ja valmistetut teräskoteloidut turvakytkimet heijastavat vuosikymmenten kokemusta teollisissa ympäristöissä, täyttävät kansainväliset turvallisuus- ja laatustandardit ja ovat oikea valinta kohteisiin, joissa toimintavarmuudesta ei voida tinkiä.

Sähkönumero FI
GTIN-koodi
6419410372005
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
200
Kotelotyyppi
Maalattu teräslevy
Kotelo
T7 (600 x 800 x 250 mm)
Apukosketin
1NO/1NC

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
4 x M50 (27,0-38,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
Syvyys
250 mm
EMC
false
Kotelo
T7 (600 x 800 x 250 mm)
Kotelotyyppi
Maalattu teräslevy
ETIM-luokka
EC000216
Sähkönumero FI
3600691
GTIN-koodi
6419410372005
Korkeus
800 mm
IP-luokka
IP66
Pitkä tuotenimi
6-pole, Auxiliary contact 1NO/1NC, Sheet steel enclosure; W600 x H800 x D250, Cable entries: 4 x M50 (27,0-38,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
Liittimien maksimi kiristysmomentti (Nm)
15..22
Mekaaninen kestävyys (toimintajaksoa)
16000
Apukosketin
1NO/1NC
Nettopaino
34.5458 kg
Nimellisarvot kun kaapelikoko (mm²)
95
Napojen lukumäärä
6
Tuotetyyppi
KUT 6200 A1V T7 4XM50M M16M
Mitoituskatkaisukyky AC-23A 415 V (A)
1600
Mitoituskatkaisukyky AC-23A 500 V (A)
1600
Mitoituskatkaisukyky AC-23A 690 V (A)
1600
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
250
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 2 (A)
315
Huippuarvo (kA)
26
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 2 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
200
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
200
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
200
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
200
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
200
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
200
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
200
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
200
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
200
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
110
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
132
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
160
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
14
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
8
Koteloidun laitteen terminen rajavirta, Ithe (A)
250
Avoimen tilan terminen rajavirta, Ith (A)
250
Lyhyt tuotekuvaus
Turvakytkin 6x200A IP66 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
6x200A 400V 110kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M8
Tilavuus
120 l
Leveys
600 mm

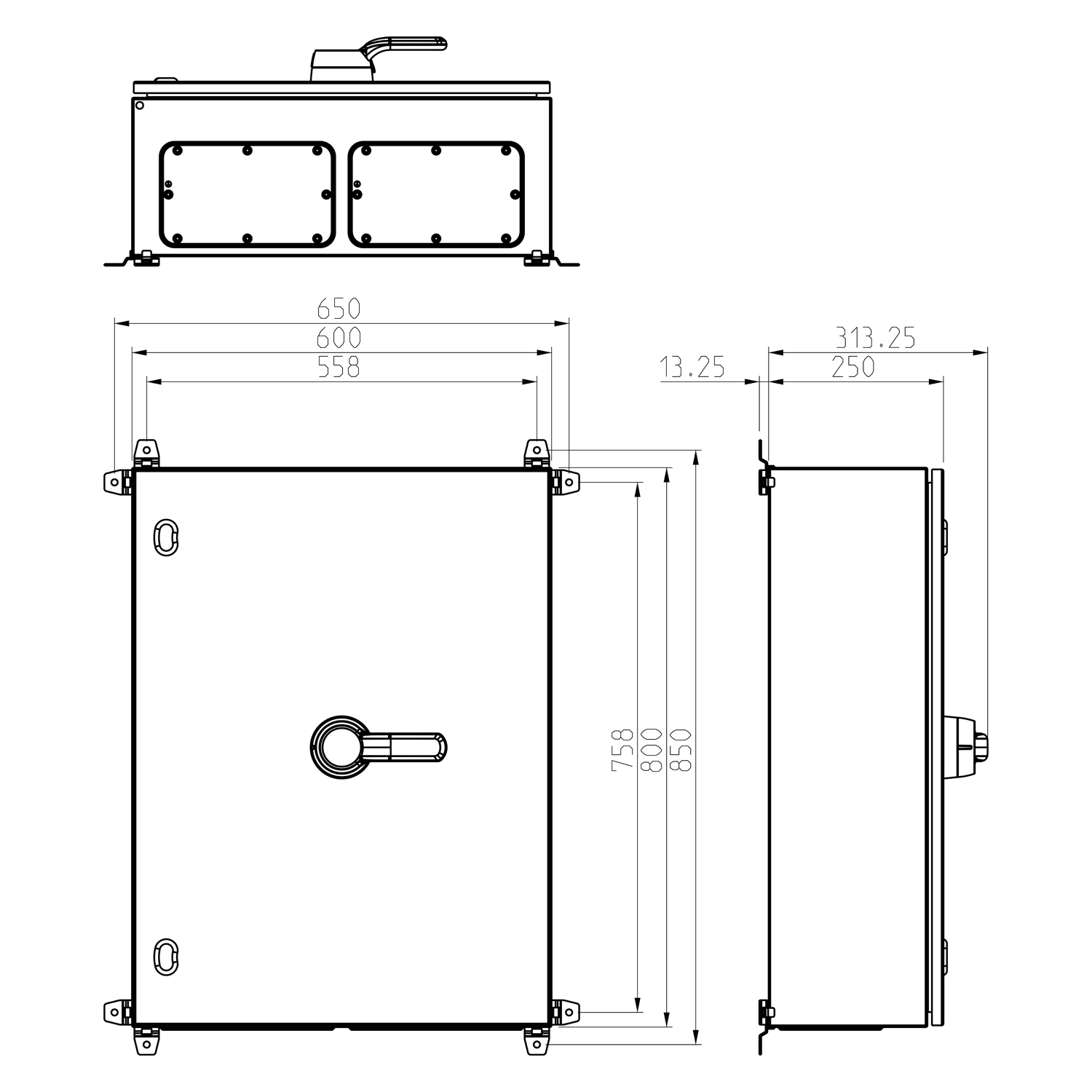

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 GTIN-koodi
6419410372005
Pakkauskoko 1 paino
34.5458 kg
