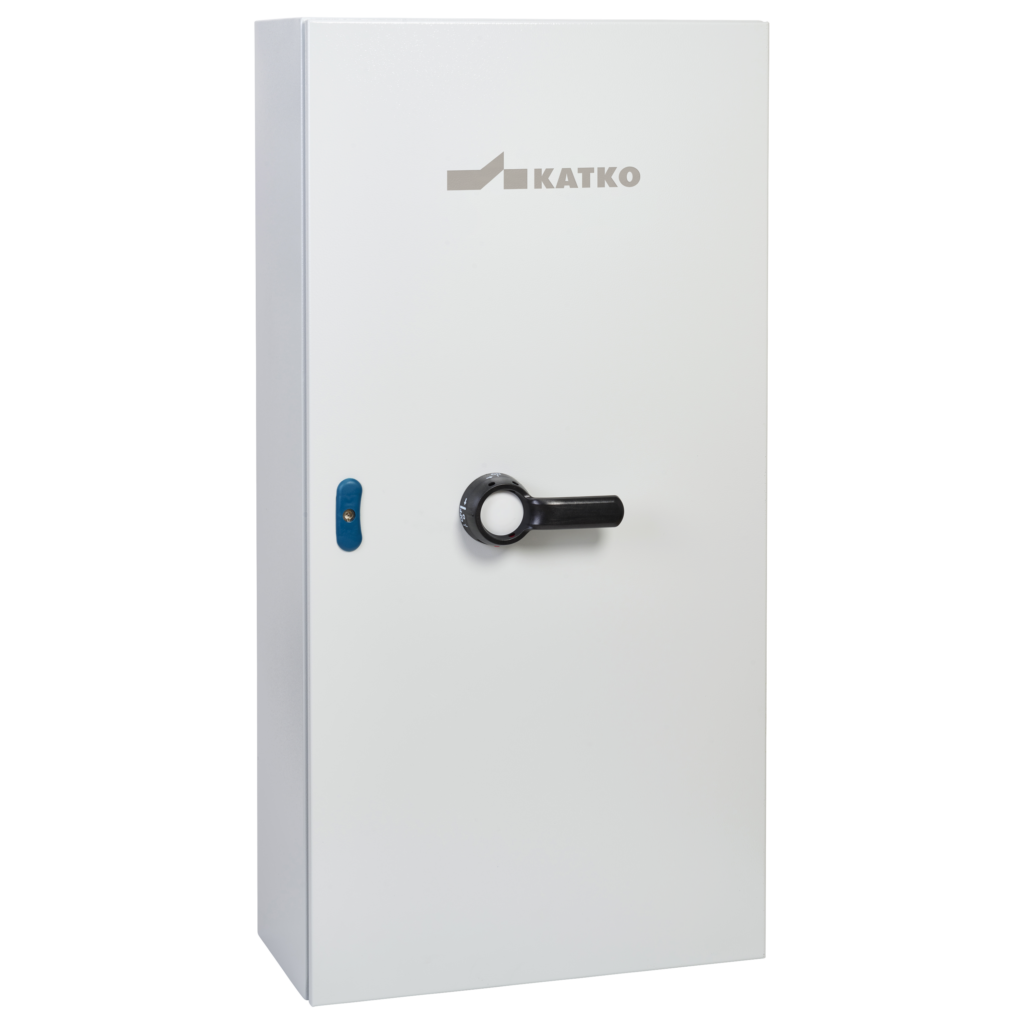

KUT 3800 1V T10 4XM63LM M16M

Turvakytkin 3x800A IP66 1NO/1NC

KUT 3800 1V T10 4XM63LM M16M

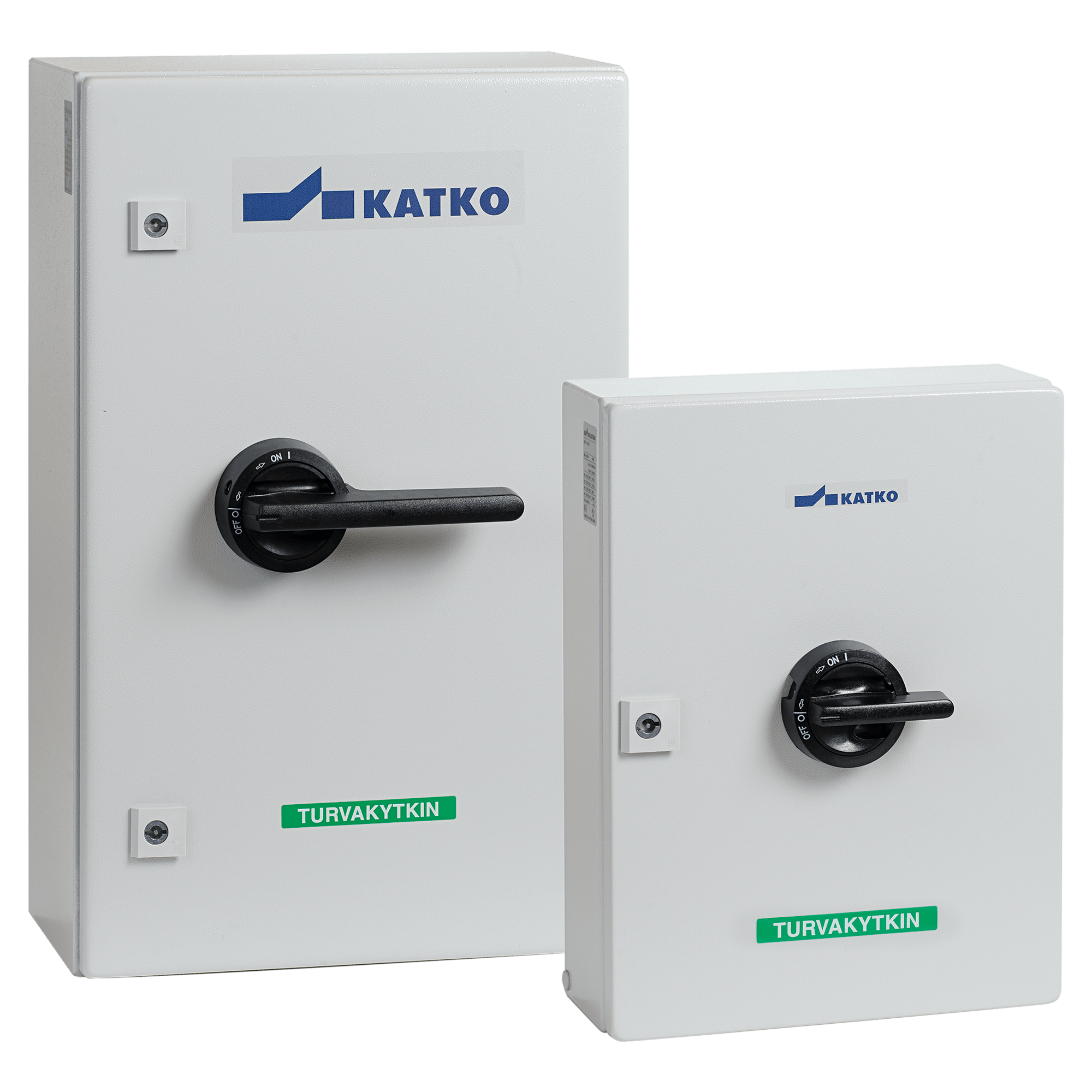

Katkon IsoSafe-sarjan teräskotelotut turvakytkimet on suunniteltu vaativiin teollisiin käyttökohteisiin, joissa mekaaninen kestävyys ja toimintavarmuus ovat kriittisiä. Vankka teräskotelo tarjoaa erinomaisen suojan iskuja ja ulkoisia rasituksia vastaan, varmistaen turvallisen ja luotettavan toiminnan vaativissa ympäristöissä.

Selkeä rakenne ja luotettavat turvaominaisuudet tukevat turvallista käyttöä ja huoltoa myös raskaassa käytössä. Suomessa suunnitellut ja valmistetut teräskoteloidut turvakytkimet heijastavat vuosikymmenten kokemusta teollisissa ympäristöissä, täyttävät kansainväliset turvallisuus- ja laatustandardit ja ovat oikea valinta kohteisiin, joissa toimintavarmuudesta ei voida tinkiä.

Sähkönumero FI
3600688
GTIN-koodi
6419410376003
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
800
Kotelotyyppi
Maalattu teräslevy
Kotelo
T10 (800 x 1200 x 300 mm)
Apukosketin
1NO/1NC

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
4 x M63L (37,0-53,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
Syvyys
300 mm
EMC
false
Kotelo
T10 (800 x 1200 x 300 mm)
Kotelotyyppi
Maalattu teräslevy
ETIM-luokka
EC000216
Sähkönumero FI
3600688
GTIN-koodi
6419410376003
Korkeus
1200 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Auxiliary contact 1NO/1NC, Sheet steel enclosure; W800 x H1200 x D300, Cable entries: 4 x M63L (37,0-53,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
Liittimien maksimi kiristysmomentti (Nm)
50..75
Mekaaninen kestävyys (toimintajaksoa)
10000
Apukosketin
1NO/1NC
Nettopaino
65.0166 kg
Nimellisarvot kun kaapelikoko (mm²)
2*300
Napojen lukumäärä
3
Tuotetyyppi
KUT 3800 1V T10 4XM63LM M16M
Mitoituskatkaisukyky AC-23A 415 V (A)
6400
Mitoituskatkaisukyky AC-23A 500 V (A)
6400
Mitoituskatkaisukyky AC-23A 690 V (A)
6400
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
800
Huippuarvo (kA)
76
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 1000 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
800
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
400
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
560
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
800
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
60
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
28
Koteloidun laitteen terminen rajavirta, Ithe (A)
800
Avoimen tilan terminen rajavirta, Ith (A)
800
Lyhyt tuotekuvaus
Turvakytkin 3x800A IP66 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x800A 400V 400kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M12
Tilavuus
288 l
Leveys
800 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 GTIN-koodi
6419410376003
Pakkauskoko 1 paino
65.0166 kg
Myyntiyksikkö
1
