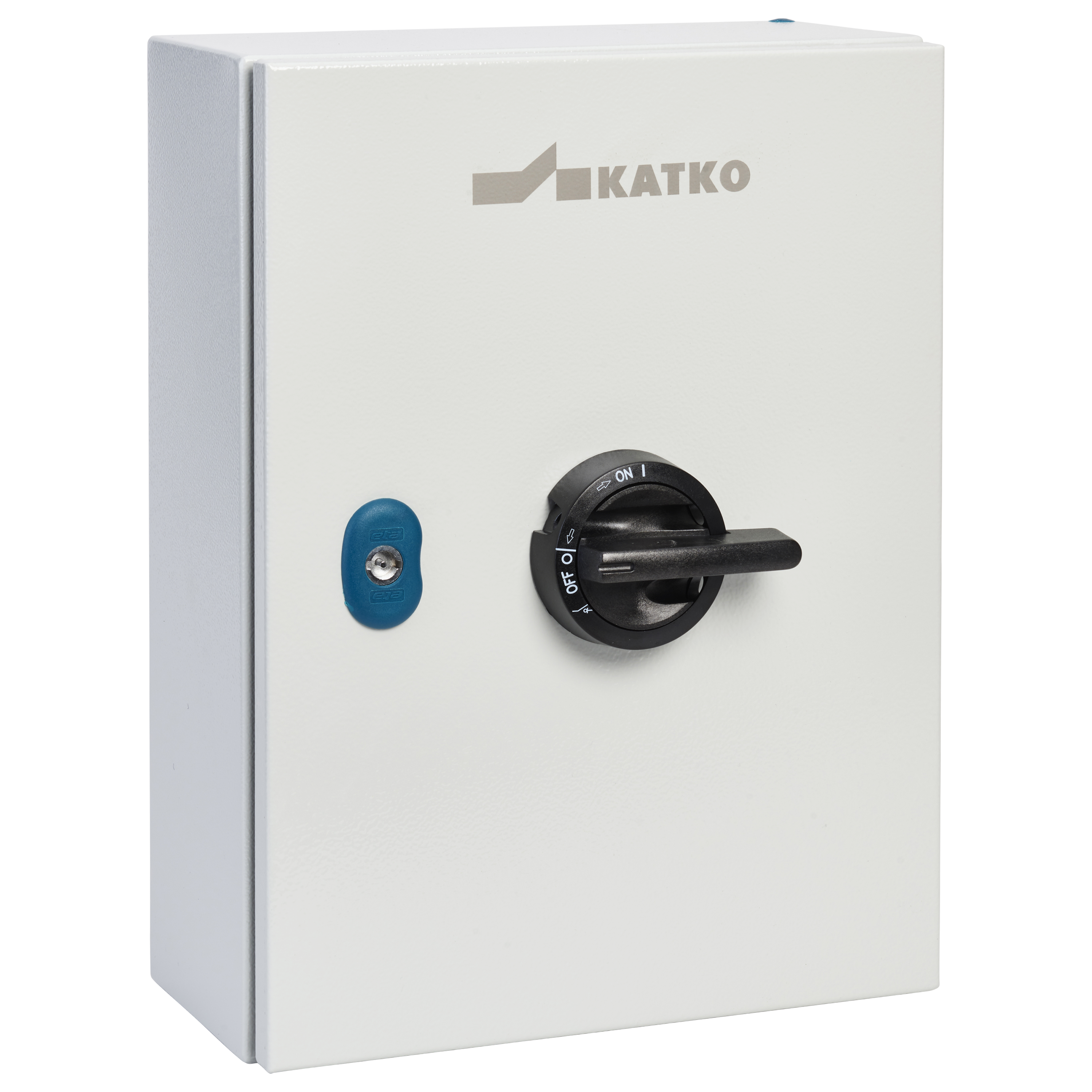

Turvakytkin 3x125A IP66 1NO/1NC

KUT 3125 1V T5 2XM40M M16M

Turvakytkin 3x125A IP66 1NO/1NC

Katkon IsoSafe-sarjan teräskotelotut turvakytkimet on suunniteltu vaativiin teollisiin käyttökohteisiin, joissa mekaaninen kestävyys ja toimintavarmuus ovat kriittisiä. Vankka teräskotelo tarjoaa erinomaisen suojan iskuja ja ulkoisia rasituksia vastaan, varmistaen turvallisen ja luotettavan toiminnan vaativissa ympäristöissä.

Selkeä rakenne ja luotettavat turvaominaisuudet tukevat turvallista käyttöä ja huoltoa myös raskaassa käytössä. Suomessa suunnitellut ja valmistetut teräskoteloidut turvakytkimet heijastavat vuosikymmenten kokemusta teollisissa ympäristöissä, täyttävät kansainväliset turvallisuus- ja laatustandardit ja ovat oikea valinta kohteisiin, joissa toimintavarmuudesta ei voida tinkiä.

Sähkönumero FI
3600651
GTIN-koodi
6419410370308
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
125
Kotelotyyppi
Maalattu teräslevy
Kotelo
T5 (300 x 400 x 150 mm)
Apukosketin
1NO/1NC
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M40 (19,0-28,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
Syvyys
150 mm
EMC
false
Kotelo
T5 (300 x 400 x 150 mm)
Kotelotyyppi
Maalattu teräslevy
ETIM-luokka
EC000216
Sähkönumero FI
3600651
GTIN-koodi
6419410370308
Korkeus
400 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Auxiliary contact 1NO/1NC, Sheet steel enclosure; W300 x H400 x D150, Cable entries: 2 x M40 (19,0-28,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
16000
Apukosketin
1NO/1NC
Nettopaino
8.286 kg
Nimellisarvot kun kaapelikoko (mm²)
70
Napojen lukumäärä
3
Tuotetyyppi
KUT 3125 1V T5 2XM40M M16M
Mitoituskatkaisukyky AC-23A 415 V (A)
1000
Mitoituskatkaisukyky AC-23A 500 V (A)
640
Mitoituskatkaisukyky AC-23A 690 V (A)
640
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
160
Huippuarvo (kA)
15
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
65
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
80
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
75
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
8
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
5
Koteloidun laitteen terminen rajavirta, Ithe (A)
160
Avoimen tilan terminen rajavirta, Ith (A)
160
Lyhyt tuotekuvaus
Turvakytkin 3x125A IP66 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x125A 400V 55kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
18 l
Leveys
300 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
106 mm
Pakkauskoko 1 GTIN-koodi
6419410295212
Pakkauskoko 1 korkeus
130.4 mm
Pakkauskoko 1 tilavuus
1.3325 l
Pakkauskoko 1 paino
0.3842 kg
Pakkauskoko 1 leveys
96.4 mm
Myyntiyksikkö
1
