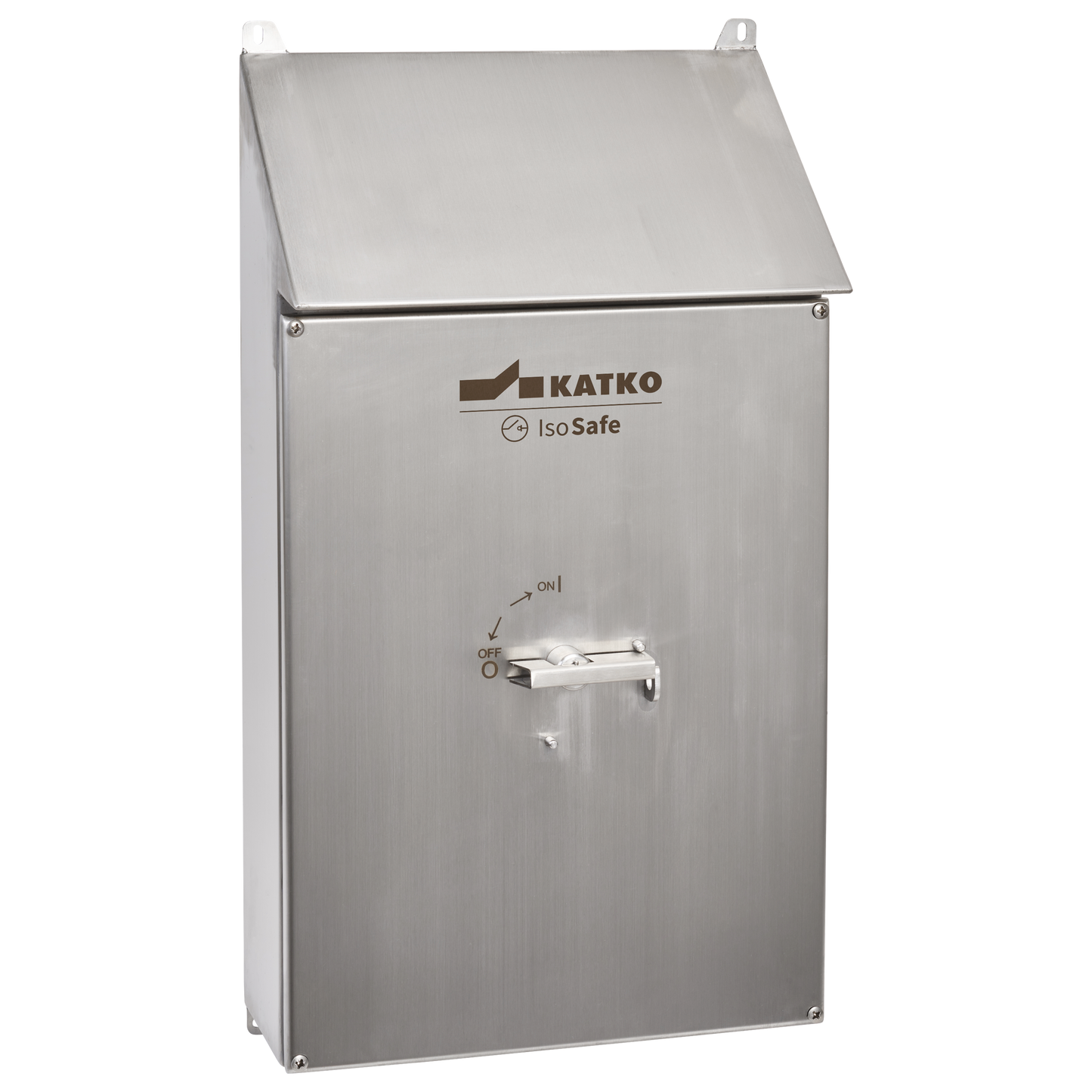

KUR 4160 1V RA5RS 2XM50M M16M

Turvakytkin 4x160A IP66 1NO/1NC

KUR 4160 1V RA5RS 2XM50M M16M

Katkon IsoSafe-sarjan haponkestävästä ja ruostumattomasta teräksestä valmistetut turvakytkimet (AISI 304- ja AISI 316L) tarjoavat luotettavaa ja korkeaa suorituskykyä vaativiin kohteisiin, joissa korroosionkestävyys, hygienia ja pitkä käyttöikä ovat keskeisiä vaatimuksia. Haponkestävästä ja ruostumattomasta teräksestä valmistettu kotelo kestää kosteutta, kemikaaleja ja voimakkaita puhdistusaineita, minkä ansiosta se soveltuu erinomaisesti elintarvike-, lääke- ja prosessiteollisuuden sekä muiden vaativien teollisten ympäristöjen käyttöön.

Käytännöllinen rakenne ja luotettavat turvaominaisuudet tukevat turvallista käyttöä ja helppoa huoltoa. Suomessa suunnitellut ja valmistetut haponkestävät ja ruostumattomat turvakytkimet on kehitetty vaativia käyttöympäristöjä varten, täyttävät kansainväliset turvallisuus- ja laatustandardit ja tarjoavat luotettavaa suorituskykyä kohteisiin, joissa kestävyys ja luotettavuus ovat ratkaisevia.

GTIN-koodi
6419410226537
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
160
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
Kotelo
RA5RS (300 x 532 x 156 mm)
Apukosketin
1NO/1NC

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M50 (27,0-38,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
Syvyys
156 mm
EMC
false
Kotelo
RA5RS (300 x 532 x 156 mm)
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
ETIM-luokka
EC000216
GTIN-koodi
6419410226537
Korkeus
532 mm
IP-luokka
IP66
Pitkä tuotenimi
4-pole, Auxiliary contact 1NO/1NC, Acid-resistant stainless steel enclosure with rain hood (AISI 316L); stainless steel handle; W300 x H532 x D156, Cable entries: 2 x M50 (27,0-38,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
16000
Apukosketin
1NO/1NC
Nettopaino
9.7002 kg
Nimellisarvot kun kaapelikoko (mm²)
95
Napojen lukumäärä
4
Tuotetyyppi
KUR 4160 1V RA5RS 2XM50M M16M
Mitoituskatkaisukyky AC-23A 415 V (A)
1280
Mitoituskatkaisukyky AC-23A 500 V (A)
800
Mitoituskatkaisukyky AC-23A 690 V (A)
800
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
160
Huippuarvo (kA)
15
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
65
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
160
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
100
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
90
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
90
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
8
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
5
Koteloidun laitteen terminen rajavirta, Ithe (A)
200
Avoimen tilan terminen rajavirta, Ith (A)
200
Lyhyt tuotekuvaus
Turvakytkin 4x160A IP66 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x160A 400V 90kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
24.8976 l
Leveys
300 mm

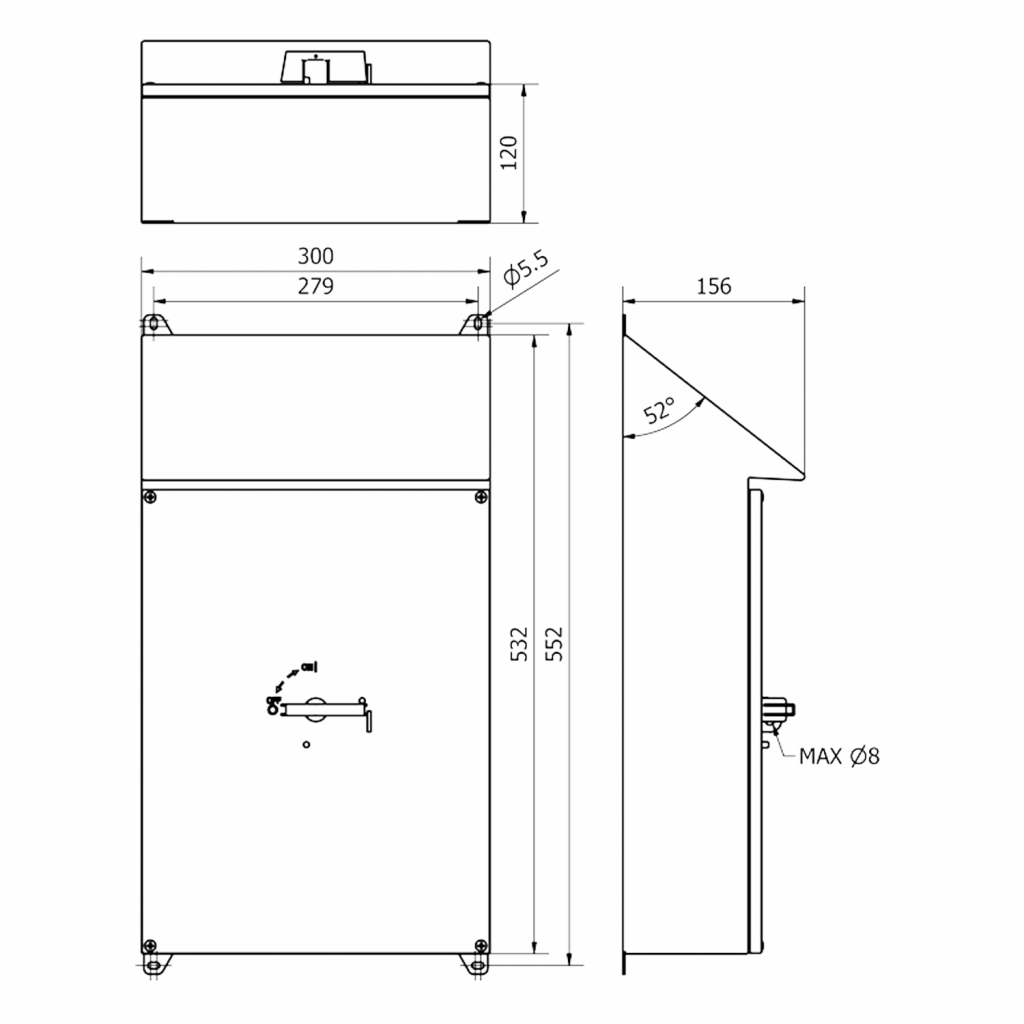

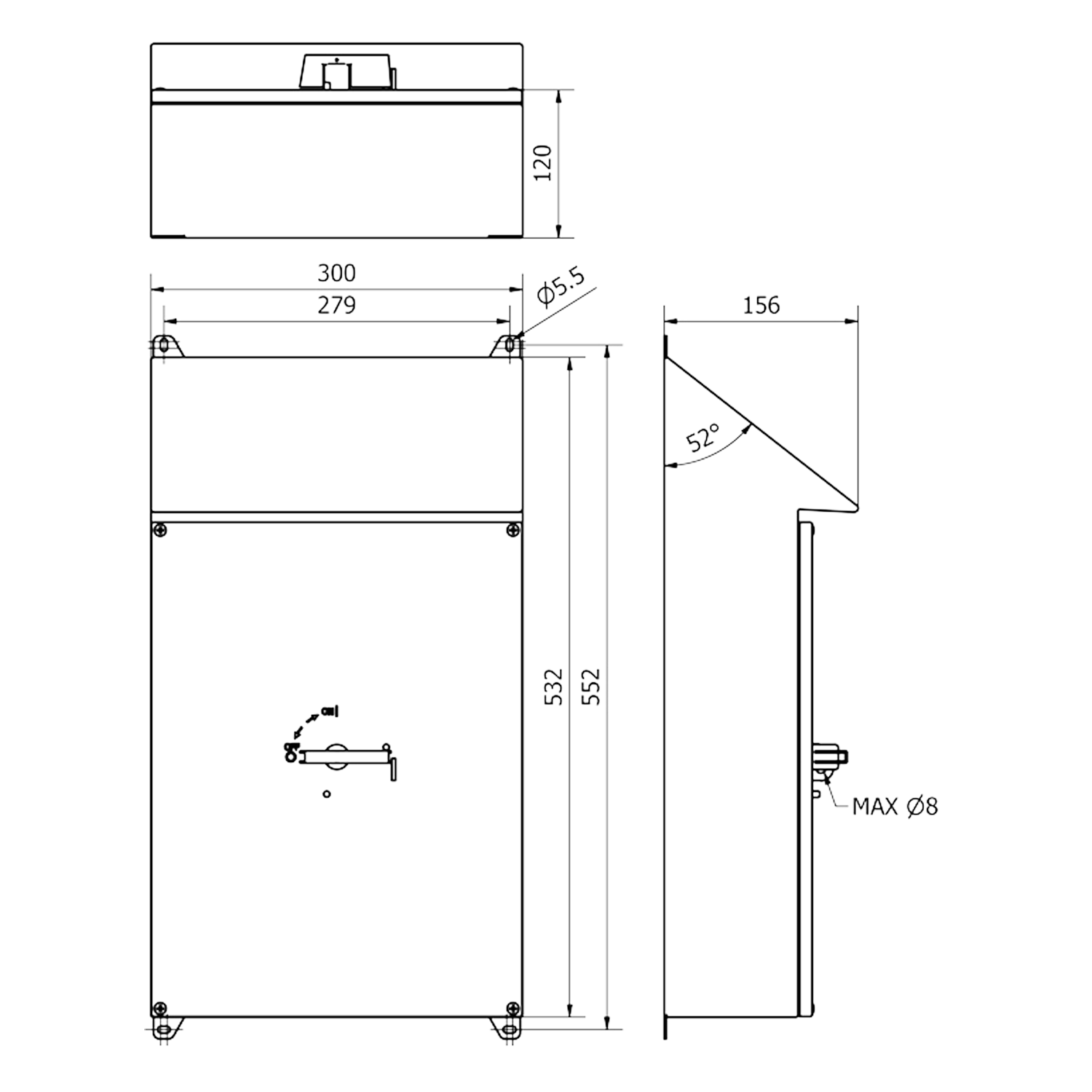

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
108 mm
Pakkauskoko 1 GTIN-koodi
6419410226537
Pakkauskoko 1 korkeus
262 mm
Pakkauskoko 1 tilavuus
4.584 l
Pakkauskoko 1 paino
9.7002 kg
Pakkauskoko 1 leveys
162 mm
Myyntiyksikkö
1
