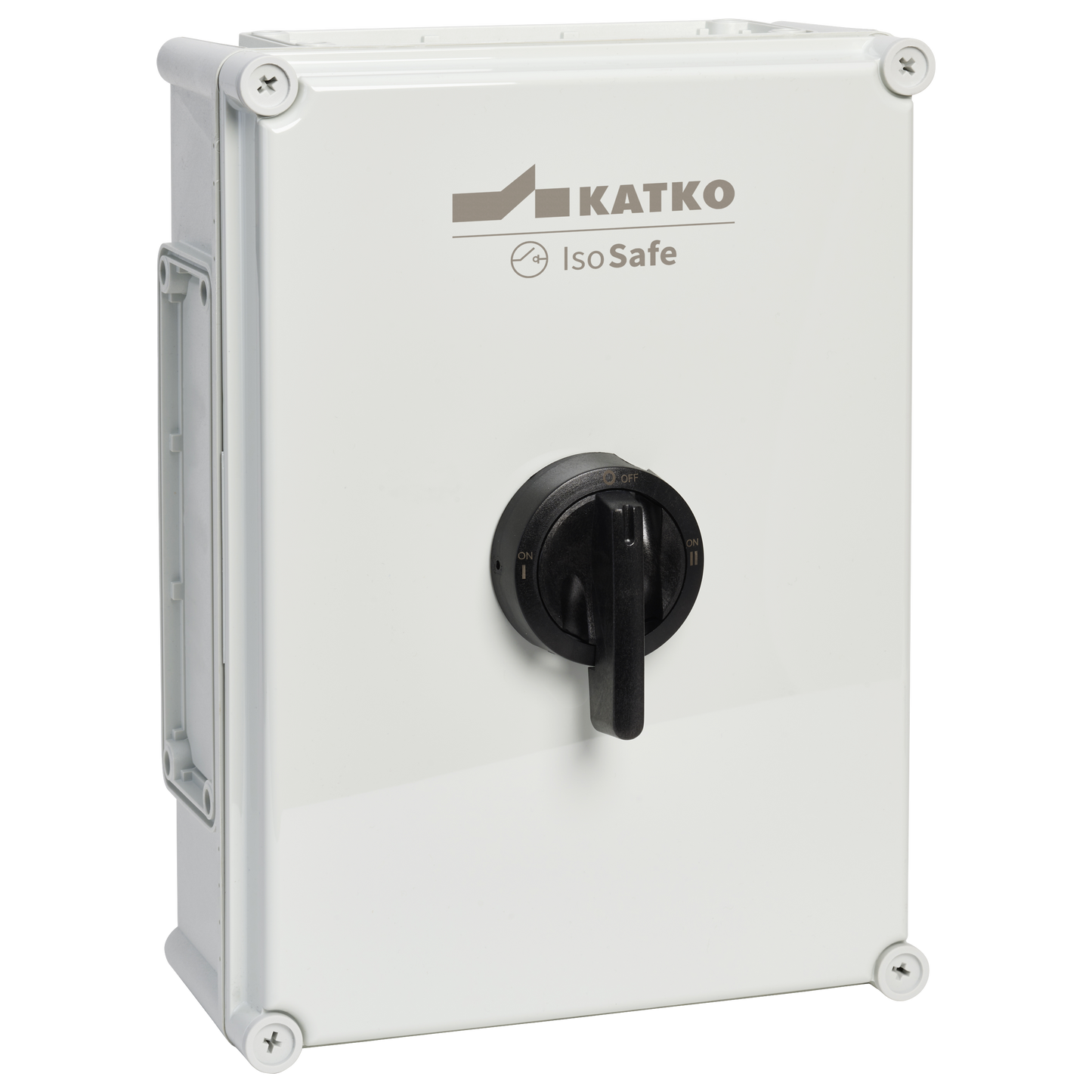

KUM 363VV102 MF01 3XM32LP

Vaihtokytkin 3x63A IP66

KUM 363VV102 MF01 3XM32LP

Katkon IsoSafe-sarjan polykarbonaattikotelotut turvakytkimet on suunniteltu todellisiin käyttökohteisiin, joissa turvallisuus ja luotettavuus ovat keskiössä aina vaativista teollisuusympäristöistä tavanomaisiin rakennuksiin. Kestävä polykarbonaattikotelo tarjoaa korkean suojaustason ja erinomaiset eristysominaisuudet sekä kestää UV-säteilyä ja useita kemikaaleja, varmistaen luotettavan toiminnan sekä sisä- että ulkokäytössä.

Edistyneet turvallisuusominaisuudet, kuten itsesammuvat materiaalit, oven lukituksen ohitusmekanismi ja lukittava väännin, tukevat turvallista käyttöä ja huoltoa. Suomessa suunnitellut ja valmistetut IsoSafe-kytkimet heijastavat vuosikymmenten käyttäjälähtöistä suunnittelua ja pitkäjänteistä ajattelua. Kansainväliset standardit täyttävä IsoSafe-tuotesarja on luotettu valinta kohteisiin, joissa toimintahäiriöihin ei ole varaa, ja se tukee turvallisten, kestävien ja tulevaisuuden tarpeet huomioivien sähkönjakeluratkaisujen toteuttamista kriittisiin järjestelmiin.

Tuotenumero
35078
Sähkönumero FI
3600861
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Kotelotyyppi
Polykarbonaatti
Kotelo
MF01 (280 x 380 x 130 mm)
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
3 x M32L (18,0-25,0 mm), plastic
delivery_time
10
Syvyys
130 mm
EMC
false
Kotelo
MF01 (280 x 380 x 130 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
Sähkönumero FI
3600861
GTIN-koodi
6419410350782
Korkeus
380 mm
IP-luokka
IP66
Liittimien maksimi kiristysmomentti (Nm)
2.5
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
3.6639 kg
Nimellisarvot kun kaapelikoko (mm²)
35
Napojen lukumäärä
3
Tuotetyyppi
KUM 363VV102 MF01 3XM32LP
Mitoituskatkaisukyky AC-23A 415 V (A)
504
Mitoituskatkaisukyky AC-23A 500 V (A)
320
Mitoituskatkaisukyky AC-23A 690 V (A)
320
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
80
Huippuarvo (kA)
8.7
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
40
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
37
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
2
Koteloidun laitteen terminen rajavirta, Ithe (A)
100
Avoimen tilan terminen rajavirta, Ith (A)
100
Lyhyt tuotekuvaus
Vaihtokytkin 3x63A IP66
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x63A 400V 30kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
2,5..35
Tilavuus
13.832 l
Leveys
280 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 (kpl)
1
Pakkauskoko 1 syvyys
130 mm
Pakkauskoko 1 GTIN-koodi
6419410350782
Pakkauskoko 1 korkeus
380 mm
Pakkauskoko 1 tilavuus
13.832 l
Pakkauskoko 1 paino
3.6639 kg
Pakkauskoko 1 leveys
280 mm
Myyntiyksikkö
1
