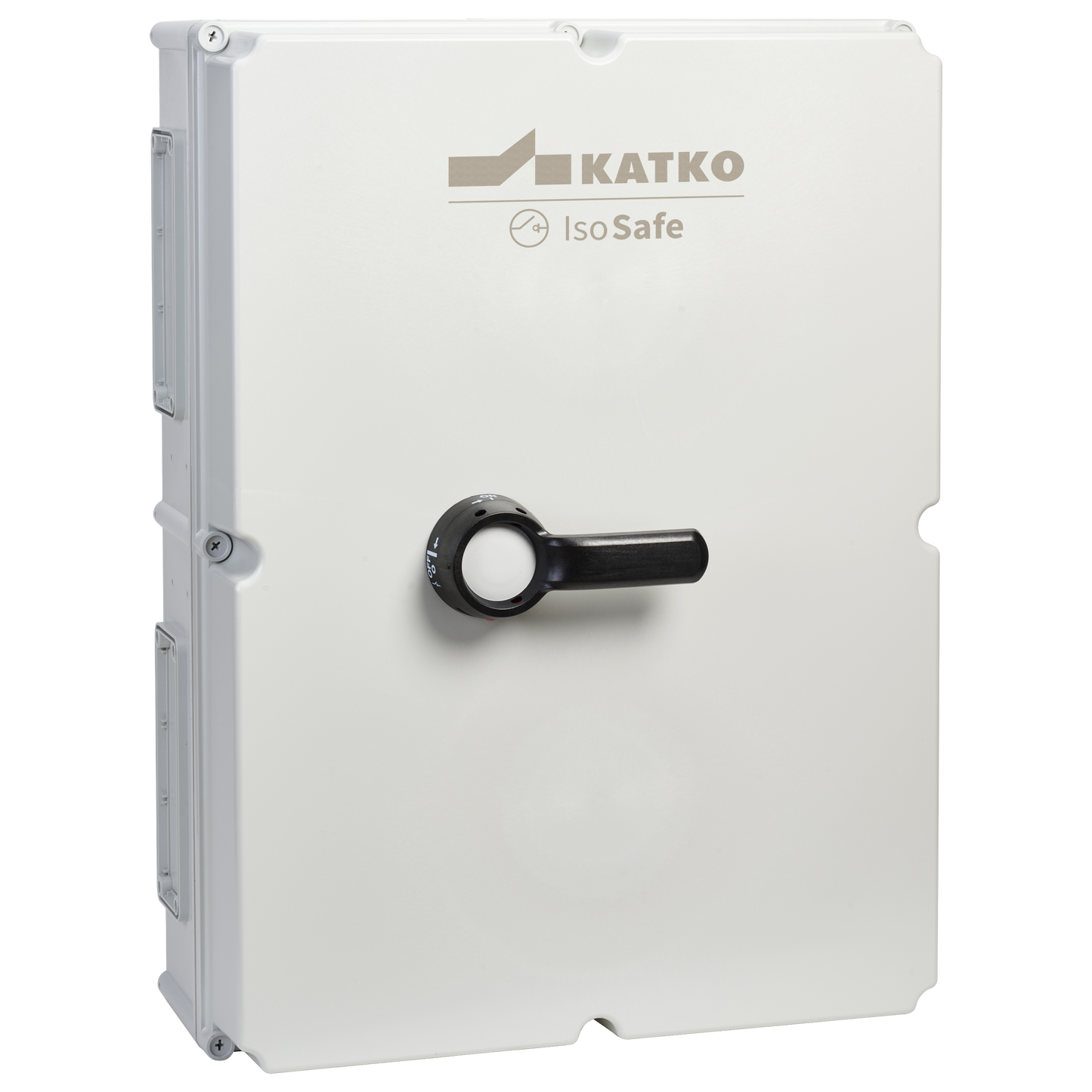

KUM 3400 1V MF04 3XM63P M16P

Turvakytkin 3x400A IP66 1NO/1NC

KUM 3400 1V MF04 3XM63P M16P

Katkon IsoSafe-sarjan polykarbonaattikotelotut turvakytkimet on suunniteltu todellisiin käyttökohteisiin, joissa turvallisuus ja luotettavuus ovat keskiössä aina vaativista teollisuusympäristöistä tavanomaisiin rakennuksiin. Kestävä polykarbonaattikotelo tarjoaa korkean suojaustason ja erinomaiset eristysominaisuudet sekä kestää UV-säteilyä ja useita kemikaaleja, varmistaen luotettavan toiminnan sekä sisä- että ulkokäytössä.

Edistyneet turvallisuusominaisuudet, kuten itsesammuvat materiaalit, oven lukituksen ohitusmekanismi ja lukittava väännin, tukevat turvallista käyttöä ja huoltoa. Suomessa suunnitellut ja valmistetut IsoSafe-kytkimet heijastavat vuosikymmenten käyttäjälähtöistä suunnittelua ja pitkäjänteistä ajattelua. Kansainväliset standardit täyttävä IsoSafe-tuotesarja on luotettu valinta kohteisiin, joissa toimintahäiriöihin ei ole varaa, ja se tukee turvallisten, kestävien ja tulevaisuuden tarpeet huomioivien sähkönjakeluratkaisujen toteuttamista kriittisiin järjestelmiin.

Sähkönumero FI
GTIN-koodi
6419410365205
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
400
Kotelotyyppi
Polykarbonaatti
Kotelo
MF04 (560 x 760 x 250 mm)
Apukosketin
1NO/1NC

Looking for more information about this product?

Our team is here to help.

Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
3 x M63 (34,0-44,0 mm), plastic; 1 x M16 (5,0-10,0 mm), plastic
Syvyys
250 mm
EMC
false
Kotelo
MF04 (560 x 760 x 250 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
Sähkönumero FI
3600630
GTIN-koodi
6419410365205
Korkeus
760 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Auxiliary contact 1NO/1NC, Polycarbonate enclosure; W560 x H760 x D250, Cable entries: 3 x M63 (34,0-44,0 mm), plastic; 1 x M16 (5,0-10,0 mm), plastic
Liittimien maksimi kiristysmomentti (Nm)
30..44
Mekaaninen kestävyys (toimintajaksoa)
10000
Apukosketin
1NO/1NC
Nettopaino
18.2634 kg
Nimellisarvot kun kaapelikoko (mm²)
240
Napojen lukumäärä
3
Tuotetyyppi
KUM 3400 1V MF04 3XM63P M16P
Mitoituskatkaisukyky AC-23A 415 V (A)
3200
Mitoituskatkaisukyky AC-23A 500 V (A)
3200
Mitoituskatkaisukyky AC-23A 690 V (A)
3200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
400
Huippuarvo (kA)
42
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
400
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
400
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
400
Nimelliskäyttövirta AC-22B 800 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 1000 V, Ie (A)
200
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
400
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
200
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
250
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
355
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
27.5
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
13.5
Koteloidun laitteen terminen rajavirta, Ithe (A)
400
Avoimen tilan terminen rajavirta, Ith (A)
400
Lyhyt tuotekuvaus
Turvakytkin 3x400A IP66 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x400A 400V 200kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M10
Tilavuus
106.4 l
Leveys
560 mm

Ei saatavilla

Mittakuva

Ei saatavilla

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
108 mm
Pakkauskoko 1 GTIN-koodi
6419410365205
Pakkauskoko 1 korkeus
262 mm
Pakkauskoko 1 tilavuus
4.584 l
Pakkauskoko 1 paino
18.2634 kg
Pakkauskoko 1 leveys
162 mm
Myyntiyksikkö
1
