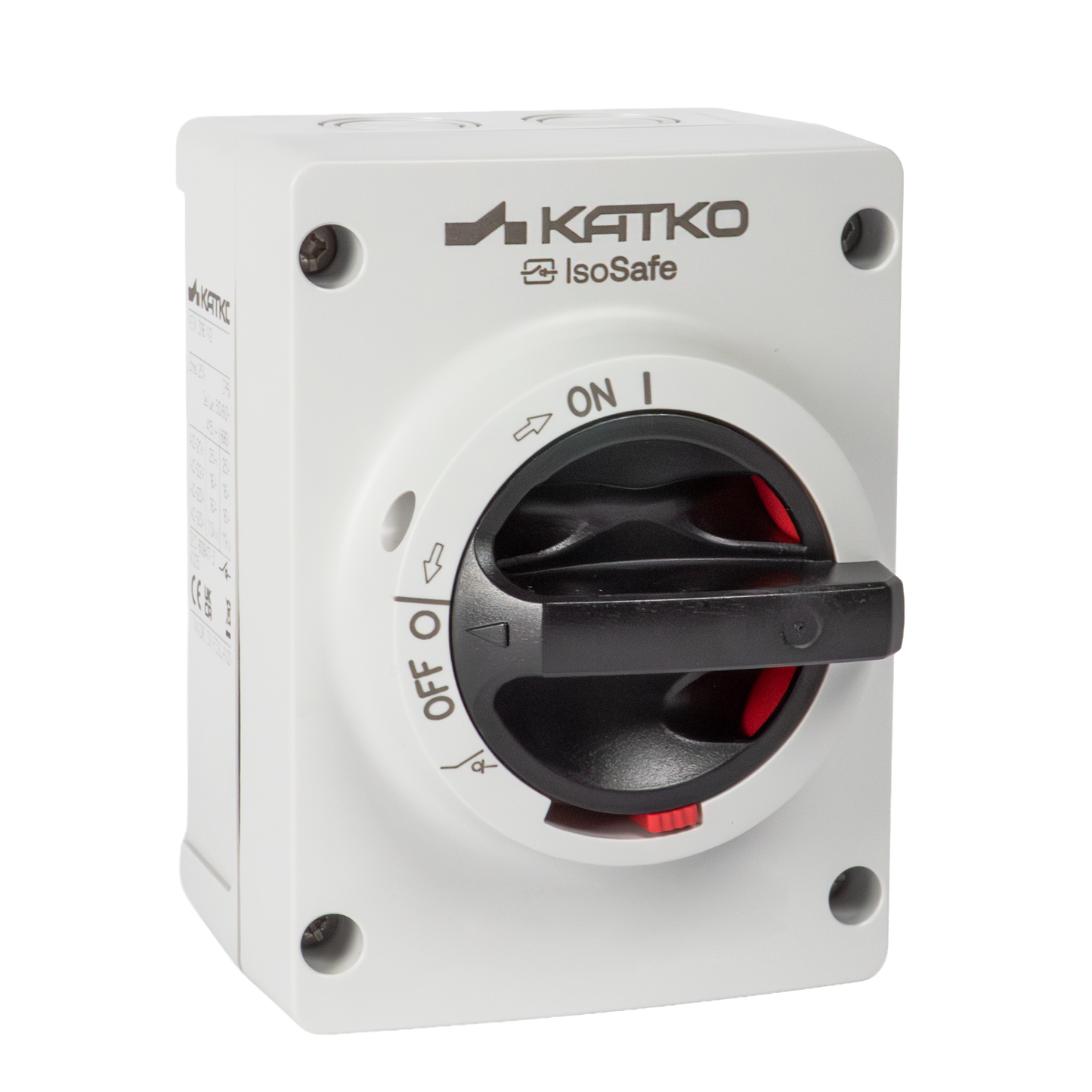

- KUM 325 1V M2EMC 2XM25MEMC M20P

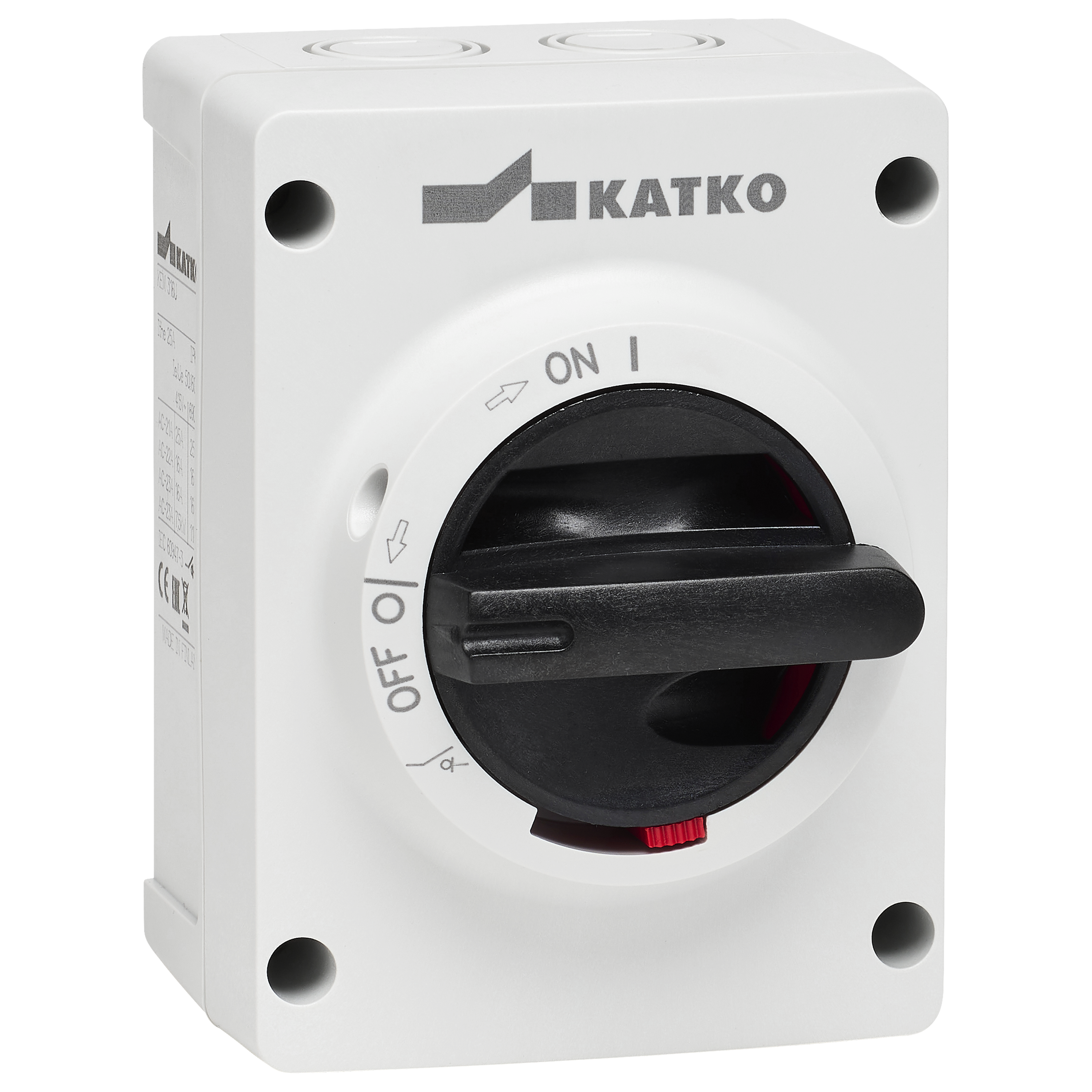

Turvakytkin EMC 3x25A IP66 1NO/1NC

- KUM 325 1V M2EMC 2XM25MEMC M20P

Katko IsoSafe-sarjan EMC-suojatut turvakytkimet (10–1600A) on suunniteltu varmistamaan luotettava erotus samalla, kun sähkömagneettinen yhteensopivuus säilyy herkissä asennuksissa. Ne täyttävät ympäristöjen vaatimukset, joissa sähköisten häiriöiden hallinta on erityisen tärkeää.

Tehokkaan EMC-suojauksen ja kestävän rakenteen yhdistelmä tukee järjestelmien vakaata toimintaa teollisuus-, rakennus- ja infrastruktuurisovelluksissa, joissa EMC-vaatimusten täyttyminen on kriittistä.

GTIN-koodi
6419410301524
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Kotelotyyppi
Polykarbonaatti
Kotelo
M2 (96 x 130 x 74 mm)
Apukosketin
1NO/1NC

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M25 (11,0-17,0 mm), metal EMC; 1 x M20 (7,0-13,0 mm), plastic
Syvyys
104 mm
EMC
true
Kotelo
M2 (96 x 130 x 74 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
GTIN-koodi
6419410301524
Korkeus
130 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Auxiliary contact 1NO/1NC, Polycarbonate enclosure; W96.4 x H130.4 x D106,EMC shielded, Cable entries: 2 x M25 (11,0-17,0 mm), metal EMC; 1 x M20 (7,0-13,0 mm), plastic
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Apukosketin
1NO/1NC
Nettopaino
0.6291 kg
Nimellisarvot kun kaapelikoko (mm²)
16
Napojen lukumäärä
3
Tuotetyyppi
- KUM 325 1V M2EMC 2XM25MEMC M20P
Mitoituskatkaisukyky AC-23A 415 V (A)
200
Mitoituskatkaisukyky AC-23A 500 V (A)
200
Mitoituskatkaisukyky AC-23A 690 V (A)
200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
63
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
11
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
15
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
22
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
63
Avoimen tilan terminen rajavirta, Ith (A)
63
Lyhyt tuotekuvaus
Turvakytkin EMC 3x25A IP66 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x25A 400V 11kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
1.2979 l
Leveys
96 mm

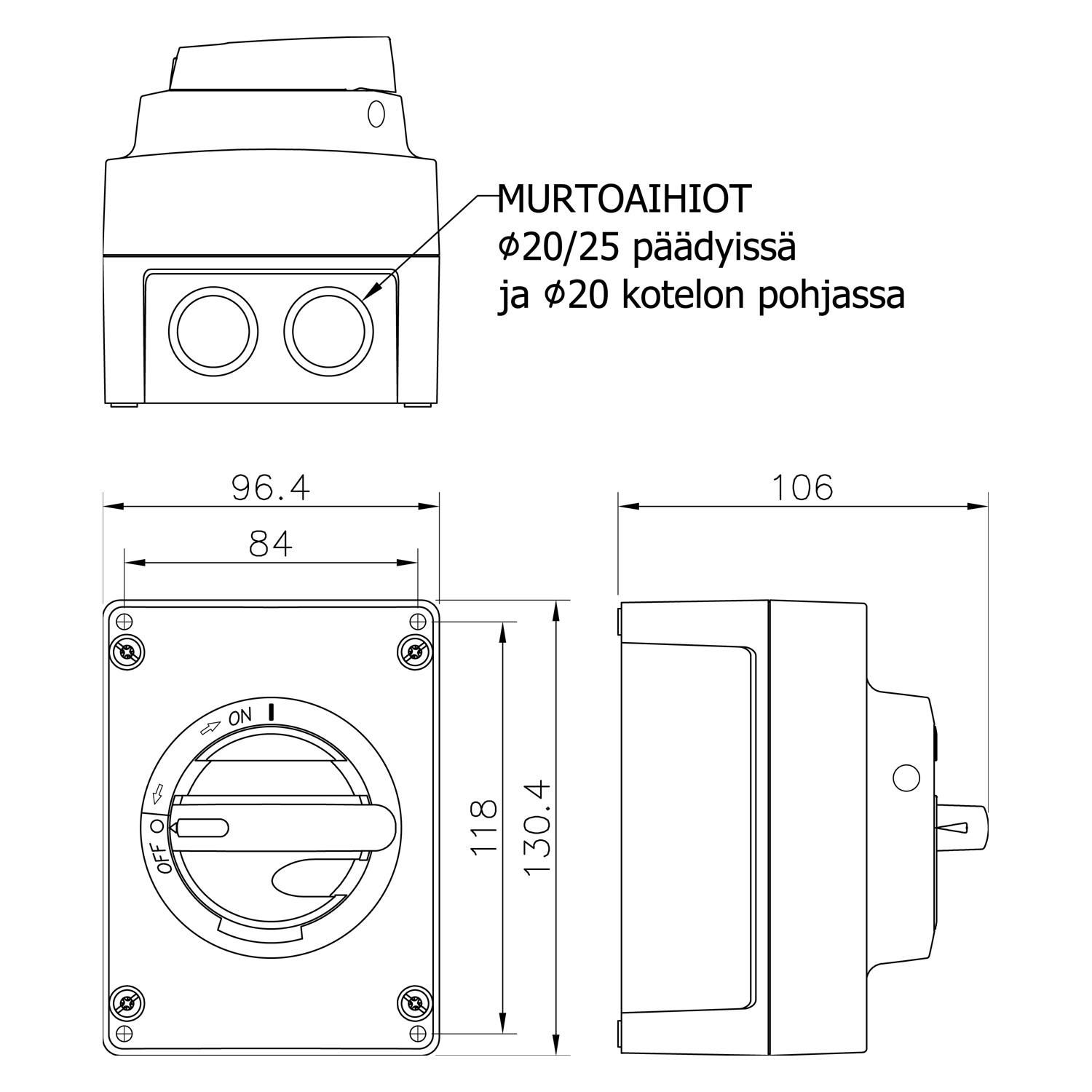

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
106 mm
Pakkauskoko 1 GTIN-koodi
6419410301524
Pakkauskoko 1 korkeus
130.4 mm
Pakkauskoko 1 tilavuus
1.3325 l
Pakkauskoko 1 paino
0.6291 kg
Pakkauskoko 1 leveys
96.4 mm
Myyntiyksikkö
1
