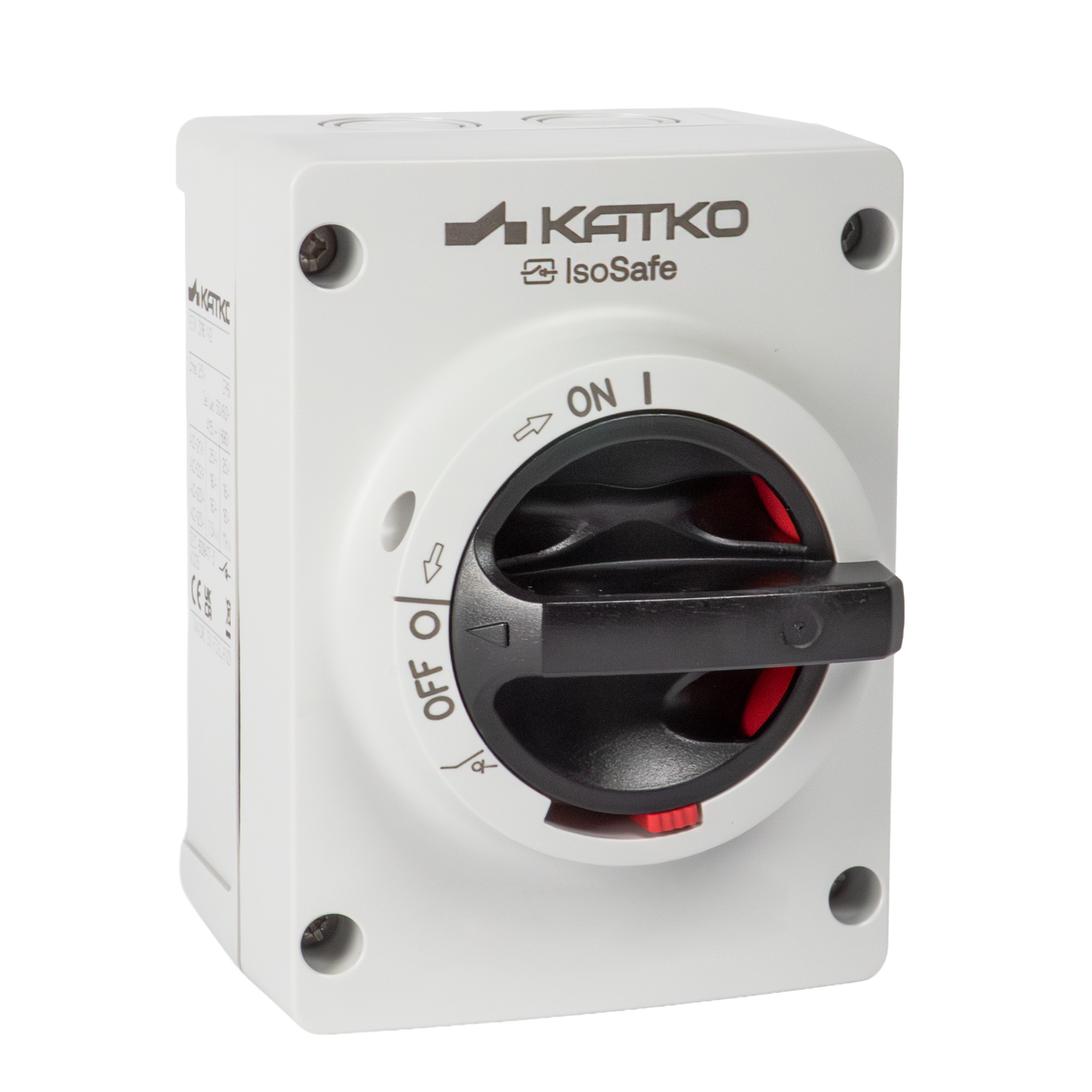

- KUM 316S M2 2XM25P M20P

Turvakytkin 3x20A IP66 1NO

- KUM 316S M2 2XM25P M20P

Katkon IsoSafe-sarjan polykarbonaattikotelotut turvakytkimet on suunniteltu todellisiin käyttökohteisiin, joissa turvallisuus ja luotettavuus ovat keskiössä aina vaativista teollisuusympäristöistä tavanomaisiin rakennuksiin. Kestävä polykarbonaattikotelo tarjoaa korkean suojaustason ja erinomaiset eristysominaisuudet sekä kestää UV-säteilyä ja useita kemikaaleja, varmistaen luotettavan toiminnan sekä sisä- että ulkokäytössä.

Edistyneet turvallisuusominaisuudet, kuten itsesammuvat materiaalit, oven lukituksen ohitusmekanismi ja lukittava väännin, tukevat turvallista käyttöä ja huoltoa. Suomessa suunnitellut ja valmistetut IsoSafe-kytkimet heijastavat vuosikymmenten käyttäjälähtöistä suunnittelua ja pitkäjänteistä ajattelua. Kansainväliset standardit täyttävä IsoSafe-tuotesarja on luotettu valinta kohteisiin, joissa toimintahäiriöihin ei ole varaa, ja se tukee turvallisten, kestävien ja tulevaisuuden tarpeet huomioivien sähkönjakeluratkaisujen toteuttamista kriittisiin järjestelmiin.

GTIN-koodi
6419410301333
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
20
Kotelotyyppi
Polykarbonaatti
Kotelo
M2 (96 x 130 x 74 mm)
Apukosketin
1NO

Looking for more information about this product?

Our team is here to help.

Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M25 (11,0-17,0 mm), plastic; 1 x M20 (7,0-13,0 mm), plastic
Syvyys
104 mm
EMC
false
Kotelo
M2 (96 x 130 x 74 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
GTIN-koodi
6419410301333
Korkeus
130 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Normally closed auxiliary contact, Polycarbonate enclosure; W96.4 x H130.4 x D106, Cable entries: 2 x M25 (11,0-17,0 mm), plastic; 1 x M20 (7,0-13,0 mm), plastic
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Apukosketin
1NO
Nettopaino
0.5815 kg
Nimellisarvot kun kaapelikoko (mm²)
10
Napojen lukumäärä
3
Tuotetyyppi
- KUM 316S M2 2XM25P M20P
Mitoituskatkaisukyky AC-23A 415 V (A)
160
Mitoituskatkaisukyky AC-23A 500 V (A)
160
Mitoituskatkaisukyky AC-23A 690 V (A)
160
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6.1
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
20
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
20
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
20
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
11
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
15
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
40
Avoimen tilan terminen rajavirta, Ith (A)
40
Lyhyt tuotekuvaus
Turvakytkin 3x20A IP66 1NO
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x20A 400V 7.5kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
1.2979 l
Leveys
96 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
79.5 mm
Pakkauskoko 1 GTIN-koodi
6419410301333
Pakkauskoko 1 korkeus
158.5 mm
Pakkauskoko 1 tilavuus
1.3105 l
Pakkauskoko 1 paino
0.5815 kg
Pakkauskoko 1 leveys
104 mm
Myyntiyksikkö
1
