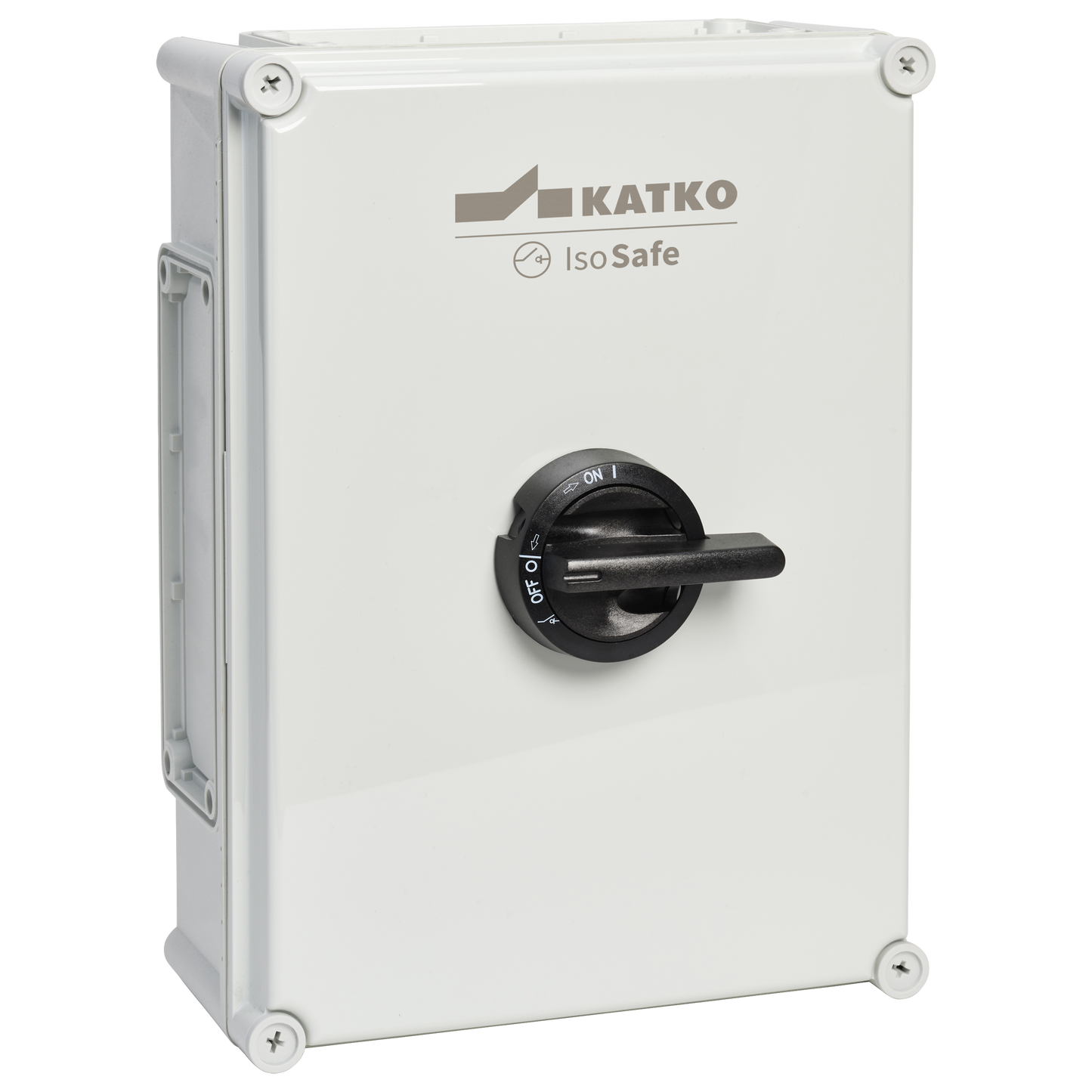

KUM 3160 1V MF01 2XM40P M16P

Turvakytkin 3x160A IP66 1NO/1NC

KUM 3160 1V MF01 2XM40P M16P

Katkon IsoSafe-sarjan polykarbonaattikotelotut turvakytkimet on suunniteltu todellisiin käyttökohteisiin, joissa turvallisuus ja luotettavuus ovat keskiössä aina vaativista teollisuusympäristöistä tavanomaisiin rakennuksiin. Kestävä polykarbonaattikotelo tarjoaa korkean suojaustason ja erinomaiset eristysominaisuudet sekä kestää UV-säteilyä ja useita kemikaaleja, varmistaen luotettavan toiminnan sekä sisä- että ulkokäytössä.

Edistyneet turvallisuusominaisuudet, kuten itsesammuvat materiaalit, oven lukituksen ohitusmekanismi ja lukittava väännin, tukevat turvallista käyttöä ja huoltoa. Suomessa suunnitellut ja valmistetut IsoSafe-kytkimet heijastavat vuosikymmenten käyttäjälähtöistä suunnittelua ja pitkäjänteistä ajattelua. Kansainväliset standardit täyttävä IsoSafe-tuotesarja on luotettu valinta kohteisiin, joissa toimintahäiriöihin ei ole varaa, ja se tukee turvallisten, kestävien ja tulevaisuuden tarpeet huomioivien sähkönjakeluratkaisujen toteuttamista kriittisiin järjestelmiin.

Sähkönumero FI
GTIN-koodi
6419410372821
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
160
Kotelotyyppi
Polykarbonaatti
Kotelo
MF01 (280 x 380 x 130 mm)
Apukosketin
1NO/1NC

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M40 (19,0-28,0 mm), plastic; 1 x M16 (5,0-10,0 mm), plastic
Syvyys
130 mm
EMC
false
Kotelo
MF01 (280 x 380 x 130 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
Sähkönumero FI
3600829
GTIN-koodi
6419410372821
Korkeus
380 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Auxiliary contact 1NO/1NC, Polycarbonate enclosure; W280 x H380 x D130, Cable entries: 2 x M40 (19,0-28,0 mm), plastic; 1 x M16 (5,0-10,0 mm), plastic
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
16000
Apukosketin
1NO/1NC
Nettopaino
3.724 kg
Nimellisarvot kun kaapelikoko (mm²)
95
Napojen lukumäärä
3
Tuotetyyppi
KUM 3160 1V MF01 2XM40P M16P
Mitoituskatkaisukyky AC-23A 415 V (A)
1280
Mitoituskatkaisukyky AC-23A 500 V (A)
800
Mitoituskatkaisukyky AC-23A 690 V (A)
800
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
160
Huippuarvo (kA)
15
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
65
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
160
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
100
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
90
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
90
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
8
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
5
Koteloidun laitteen terminen rajavirta, Ithe (A)
200
Avoimen tilan terminen rajavirta, Ith (A)
200
Lyhyt tuotekuvaus
Turvakytkin 3x160A IP66 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x160A 400V 90kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
13.832 l
Leveys
280 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
55.6 mm
Pakkauskoko 1 GTIN-koodi
6419410372821
Pakkauskoko 1 korkeus
128 mm
Pakkauskoko 1 tilavuus
0.5907 l
Pakkauskoko 1 paino
3.724 kg
Pakkauskoko 1 leveys
83 mm
Myyntiyksikkö
1
