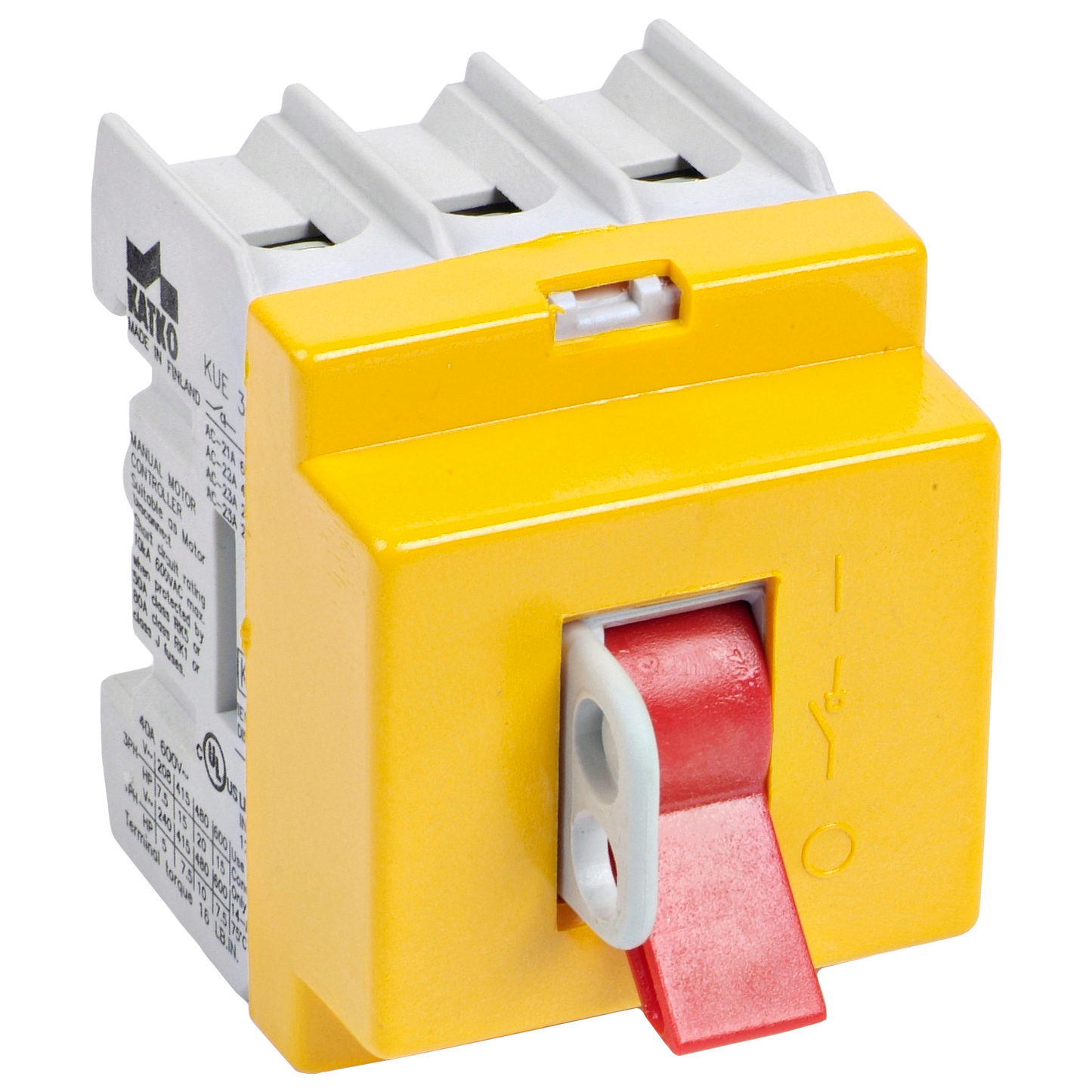

KUE 316 RKUE

Vipukytkin 3x16A

KUE 316 RKUE

Katkon LoadSafe vipukytkimet 16–125A ovat kompakteja, 3-napaisia kuormankytkimiä, jotka on suunniteltu selkeään ja toimintavarmaan kuorman kytkentään jakelu- ja ohjauskeskuksissa. DIN-kiskokiinnitys ja vankka rakenne tekevät asennuksesta sujuvaa, ja hopeakoskettimiin perustuva kytkinteknologia varmistaa turvallisen ja kestävän toiminnan.

Vipukytkimiin on saatavilla adapteri liittämistä varten kolmivaihekiskoon, ja tarjolla on kolme eri liitäntäkorkeutta joustavaa toteutusta varten.

GTIN-koodi
6419410200377
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Ampeerit 600V
16.0
Syvyys
72 mm
ETIM-luokka
EC000216
GTIN-koodi
6419410200377
Korkeus
83 mm
HP 208V
3.0
HP 415V
3.0
HP 480V
10.0
HP 600V
7.5
Pitkä tuotenimi
Toggle switch, 3-pole, Front plate round
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.201 kg
Nimellisarvot kun kaapelikoko (mm²)
4
Napojen lukumäärä
3
Tuotetyyppi
KUE 316 RKUE
Mitoituskatkaisukyky AC-23A 415 V (A)
128
Mitoituskatkaisukyky AC-23A 500 V (A)
128
Mitoituskatkaisukyky AC-23A 690 V (A)
128
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
63
Huippuarvo (kA)
7.2
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
16
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
11
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Avoimen tilan terminen rajavirta, Ith (A)
25
Lyhyt tuotekuvaus
Vipukytkin 3x16A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x16A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
UL
UL 60947-4-1A
Tilavuus
0.3137 l
Leveys
52.5 mm
Kaapelikoko Cu
14-8 AWG

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
72 mm
Pakkauskoko 1 GTIN-koodi
6419410200377
Pakkauskoko 1 korkeus
83 mm
Pakkauskoko 1 tilavuus
0.4303 l
Pakkauskoko 1 paino
0.201 kg
Pakkauskoko 1 leveys
72 mm
Myyntiyksikkö
1
