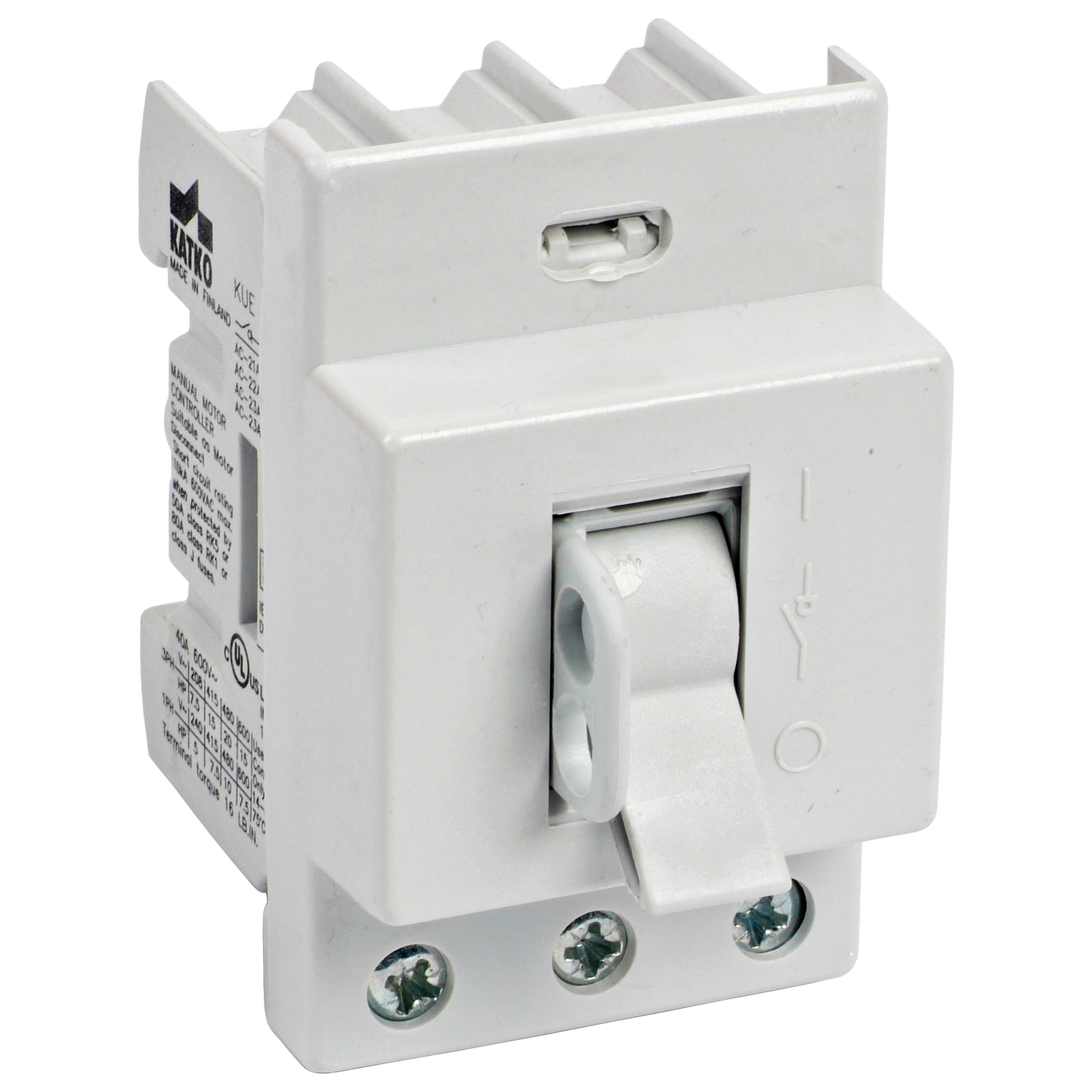

KUE 3125 KKUE

Vipukytkin 3x80A

KUE 3125 KKUE

Katkon LoadSafe vipukytkimet 16–125A ovat kompakteja, 3-napaisia kuormankytkimiä, jotka on suunniteltu selkeään ja toimintavarmaan kuorman kytkentään jakelu- ja ohjauskeskuksissa. DIN-kiskokiinnitys ja vankka rakenne tekevät asennuksesta sujuvaa, ja hopeakoskettimiin perustuva kytkinteknologia varmistaa turvallisen ja kestävän toiminnan.

Vipukytkimiin on saatavilla adapteri liittämistä varten kolmivaihekiskoon, ja tarjolla on kolme eri liitäntäkorkeutta joustavaa toteutusta varten.

Sähkönumero FI
3635401
GTIN-koodi
6419410200902
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
80

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
83 mm
ETIM-luokka
EC000216
Sähkönumero FI
3635401
GTIN-koodi
6419410200902
Korkeus
72 mm
Pitkä tuotenimi
Toggle switch, 3-pole, Front plate rectangle
Liittimien maksimi kiristysmomentti (Nm)
2.5
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.2255 kg
Nimellisarvot kun kaapelikoko (mm²)
50
Napojen lukumäärä
3
Tuotetyyppi
KUE 3125 KKUE
Mitoituskatkaisukyky AC-23A 415 V (A)
504
Mitoituskatkaisukyky AC-23A 500 V (A)
320
Mitoituskatkaisukyky AC-23A 690 V (A)
320
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
125
Huippuarvo (kA)
10
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
30
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
690
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
32
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
32
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
22
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
30
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
3.3
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
2.3
Avoimen tilan terminen rajavirta, Ith (A)
125
Lyhyt tuotekuvaus
Vipukytkin 3x80A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x80A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
2.5..50
Tilavuus
0.3167 l
Leveys
53 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
83 mm
Pakkauskoko 1 GTIN-koodi
6419410200902
Pakkauskoko 1 korkeus
72 mm
Pakkauskoko 1 tilavuus
0.496 l
Pakkauskoko 1 paino
0.2255 kg
Pakkauskoko 1 leveys
83 mm
Myyntiyksikkö
1
