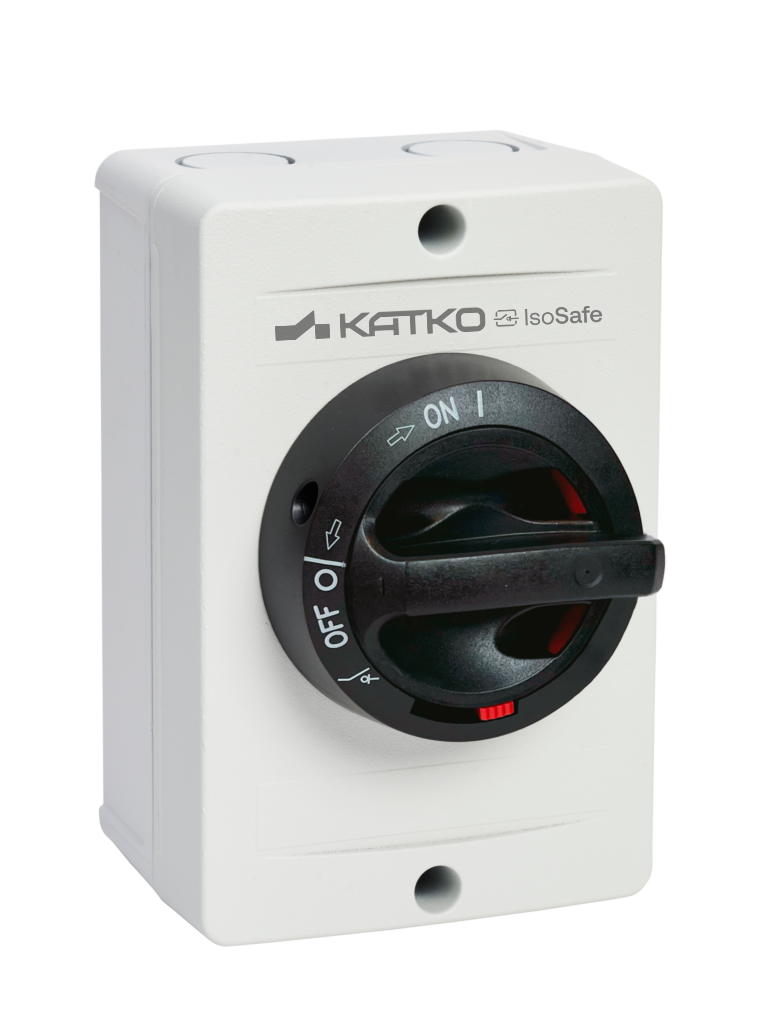

- KUA 425 A2 2XM25M KST16M

Turvakytkin 4x25A IP66

- KUA 425 A2 2XM25M KST16M

Katkon IsoSafe-sarjan alumiinikoteloidut turvakytkimet on suunniteltu vaativiin teollisuus- ja ulkokäyttökohteisiin, joissa kestävyys, turvallisuus ja luotettava suorituskyky ovat välttämättömiä. Vankka alumiinikotelo tarjoaa pitkäaikaisen suojan sääolosuhteita, korroosiota ja mekaanista rasitusta vastaan, varmistaen toimintavarman käytön haastavissakin ympäristöissä.

Korkealaatuiset pintakäsittelyt parantavat kestävyyttä UV-säteilyä, kemikaaleja ja kulutusta vastaan, mikä tukee pitkää käyttöikää erityisesti ulkoasennuksissa. distykselliset ominaisuudet, kuten itsesammuva materiaali, kannen turvalukitus ohitusmekanismilla ja lukittavissa oleva väännin, mahdollistavat turvallisen käytön. Kestävä ja kompakti rakenne sekä korkea suorituskyky takaavat toimintavarmuuden päivästä toiseen.

Suomessa suunnitellut ja valmistetut alumiinikoteloidut IsoSafe-turvakytkimet heijastavat vuosikymmenten käyttäjälähtöistä suunnittelua ja pitkäjänteistä ajattelua. Kansainväliset standardit täyttävä tuotesarja on luotettu valinta kohteisiin, joissa toimintahäiriöihin ei ole varaa, ja se tukee turvallisten, kestävien ja tulevaisuuden tarpeet huomioivien sähkönjakeluratkaisujen toteuttamista kriittisiin järjestelmiin.

GTIN-koodi
6419410310519
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Kotelotyyppi
Alumiini
Kotelo
A2 (104 x 159 x 80 mm)

Looking for more information about this product?

Our team is here to help.

Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M25 (11,0-17,0 mm), metal; 1 x plug, metal
Syvyys
114 mm
EMC
false
Kotelo
A2 (104 x 159 x 80 mm)
Kotelotyyppi
Alumiini
ETIM-luokka
EC000216
GTIN-koodi
6419410310519
Korkeus
159 mm
IP-luokka
IP66
Pitkä tuotenimi
4-pole, Aluminum enclosure; W104 x H158.5 x D79.5, Cable entries: 2 x M25 (11,0-17,0 mm), metal; 1 x plug, metal
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
1.1887 kg
Nimellisarvot kun kaapelikoko (mm²)
16
Napojen lukumäärä
4
Tuotetyyppi
- KUA 425 A2 2XM25M KST16M
Mitoituskatkaisukyky AC-23A 415 V (A)
200
Mitoituskatkaisukyky AC-23A 500 V (A)
200
Mitoituskatkaisukyky AC-23A 690 V (A)
200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
63
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
11
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
15
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
22
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
63
Avoimen tilan terminen rajavirta, Ith (A)
63
Lyhyt tuotekuvaus
Turvakytkin 4x25A IP66
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x25A 400V 11kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
1.8851 l
Leveys
104 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
96 mm
Pakkauskoko 1 GTIN-koodi
6419410310519
Pakkauskoko 1 korkeus
190 mm
Pakkauskoko 1 tilavuus
2.6266 l
Pakkauskoko 1 paino
1.1887 kg
Pakkauskoko 1 leveys
144 mm
Myyntiyksikkö
1
