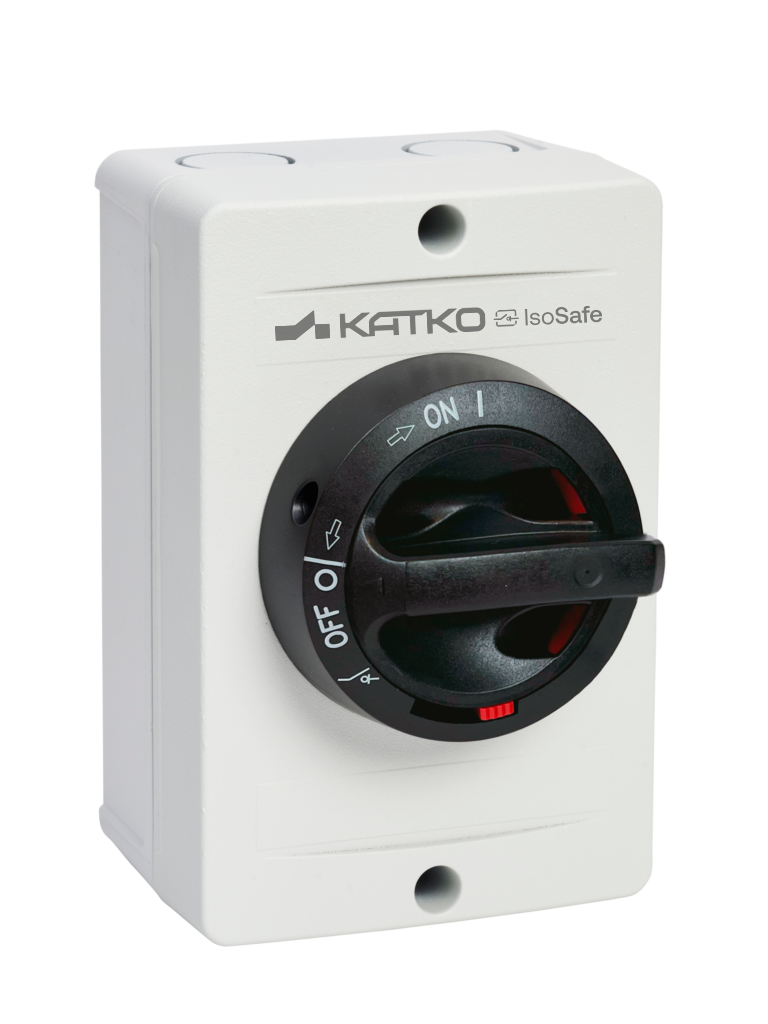

- KUA 316 A2 2XM25M KST16M

Turvakytkin 3x20A IP66

- KUA 316 A2 2XM25M KST16M

Katkon IsoSafe-sarjan alumiinikoteloidut turvakytkimet on suunniteltu vaativiin teollisuus- ja ulkokäyttökohteisiin, joissa kestävyys, turvallisuus ja luotettava suorituskyky ovat välttämättömiä. Vankka alumiinikotelo tarjoaa pitkäaikaisen suojan sääolosuhteita, korroosiota ja mekaanista rasitusta vastaan, varmistaen toimintavarman käytön haastavissakin ympäristöissä.

Korkealaatuiset pintakäsittelyt parantavat kestävyyttä UV-säteilyä, kemikaaleja ja kulutusta vastaan, mikä tukee pitkää käyttöikää erityisesti ulkoasennuksissa. distykselliset ominaisuudet, kuten itsesammuva materiaali, kannen turvalukitus ohitusmekanismilla ja lukittavissa oleva väännin, mahdollistavat turvallisen käytön. Kestävä ja kompakti rakenne sekä korkea suorituskyky takaavat toimintavarmuuden päivästä toiseen.

Suomessa suunnitellut ja valmistetut alumiinikoteloidut IsoSafe-turvakytkimet heijastavat vuosikymmenten käyttäjälähtöistä suunnittelua ja pitkäjänteistä ajattelua. Kansainväliset standardit täyttävä tuotesarja on luotettu valinta kohteisiin, joissa toimintahäiriöihin ei ole varaa, ja se tukee turvallisten, kestävien ja tulevaisuuden tarpeet huomioivien sähkönjakeluratkaisujen toteuttamista kriittisiin järjestelmiin.

GTIN-koodi
6419410310007
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
20
Kotelotyyppi
Alumiini
Kotelo
A2 (104 x 159 x 80 mm)

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M25 (11,0-17,0 mm), metal; 1 x plug, metal
Syvyys
114 mm
EMC
false
Kotelo
A2 (104 x 159 x 80 mm)
Kotelotyyppi
Alumiini
ETIM-luokka
EC000216
GTIN-koodi
6419410310007
Korkeus
159 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Aluminum enclosure; W104 x H158.5 x D79.5, Cable entries: 2 x M25 (11,0-17,0 mm), metal; 1 x plug, metal
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
1.1549 kg
Nimellisarvot kun kaapelikoko (mm²)
10
Napojen lukumäärä
3
Tuotetyyppi
- KUA 316 A2 2XM25M KST16M
Mitoituskatkaisukyky AC-23A 415 V (A)
160
Mitoituskatkaisukyky AC-23A 500 V (A)
160
Mitoituskatkaisukyky AC-23A 690 V (A)
160
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6.1
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
20
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
20
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
20
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
11
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
15
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
40
Avoimen tilan terminen rajavirta, Ith (A)
40
Lyhyt tuotekuvaus
Turvakytkin 3x20A IP66
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x20A 400V 7.5kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
1.8851 l
Leveys
104 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
90 mm
Pakkauskoko 1 GTIN-koodi
6419410310007
Pakkauskoko 1 korkeus
260 mm
Pakkauskoko 1 tilavuus
3.744 l
Pakkauskoko 1 paino
1.1549 kg
Pakkauskoko 1 leveys
160 mm
Myyntiyksikkö
1
