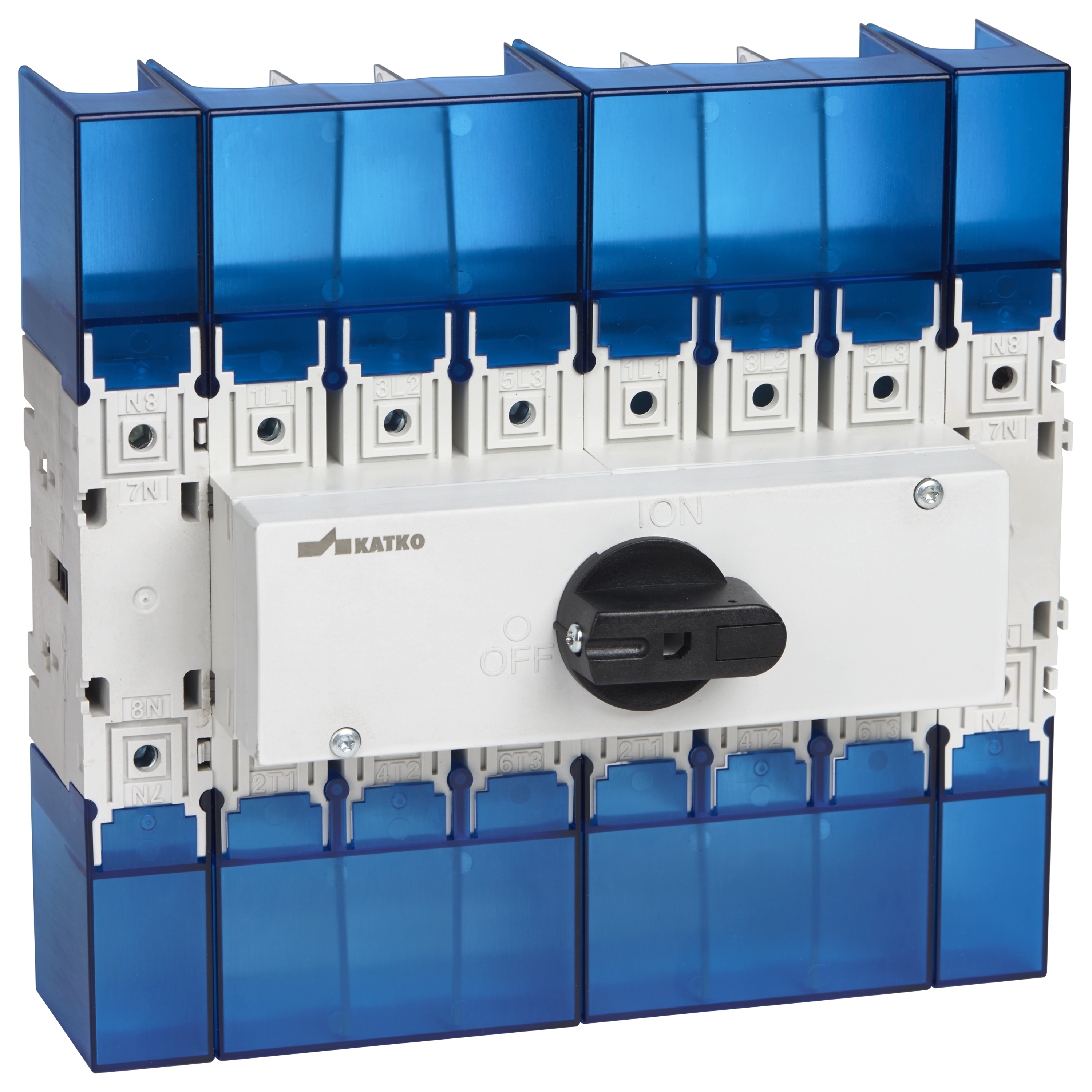

KU 8125

Kuormankytkin 8x125A

KU 8125

Katkon LoadSafe 100–160A kuormankytkimet ovat vankkoja ratkaisuja keskirasitteisiin sähkönjakelu- ja moottorierotussovelluksiin. Modulaarinen rakenne ja yhteensopivuus laajan lisävarustevalikoiman kanssa tukevat monipuolisia asennustarpeita. Hopeakoskettimiin perustuva kytkinteknologia varmistaa turvallisen ja kestävän toiminnan, ja kansainvälisten turvallisuus- ja laatustandardien mukainen testaus takaa tasaisen suorituskyvyn vaativissa teollisuusympäristöissä.

Sähkönumero FI
3600798
GTIN-koodi
6419410203569
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
125

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
188 mm
ETIM-luokka
EC000216
Sähkönumero FI
3600798
GTIN-koodi
6419410203569
Korkeus
103 mm
Pitkä tuotenimi
Rotary switch, 8-pole
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
16000
Nettopaino
1.6359 kg
Nimellisarvot kun kaapelikoko (mm²)
70
Napojen lukumäärä
8
Tuotetyyppi
KU 8125
Mitoituskatkaisukyky AC-23A 415 V (A)
1000
Mitoituskatkaisukyky AC-23A 500 V (A)
640
Mitoituskatkaisukyky AC-23A 690 V (A)
640
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
160
Huippuarvo (kA)
15
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
65
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
80
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
75
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
8
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
5
Avoimen tilan terminen rajavirta, Ith (A)
160
Lyhyt tuotekuvaus
Kuormankytkin 8x125A
Kytkintyyppi
Load Break Switch
Tekninen nimi
8x125A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
1.9364 l
Leveys
100 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
188 mm
Pakkauskoko 1 GTIN-koodi
6419410203569
Pakkauskoko 1 korkeus
103 mm
Pakkauskoko 1 tilavuus
3.6404 l
Pakkauskoko 1 paino
1.6359 kg
Pakkauskoko 1 leveys
188 mm
Myyntiyksikkö
1
