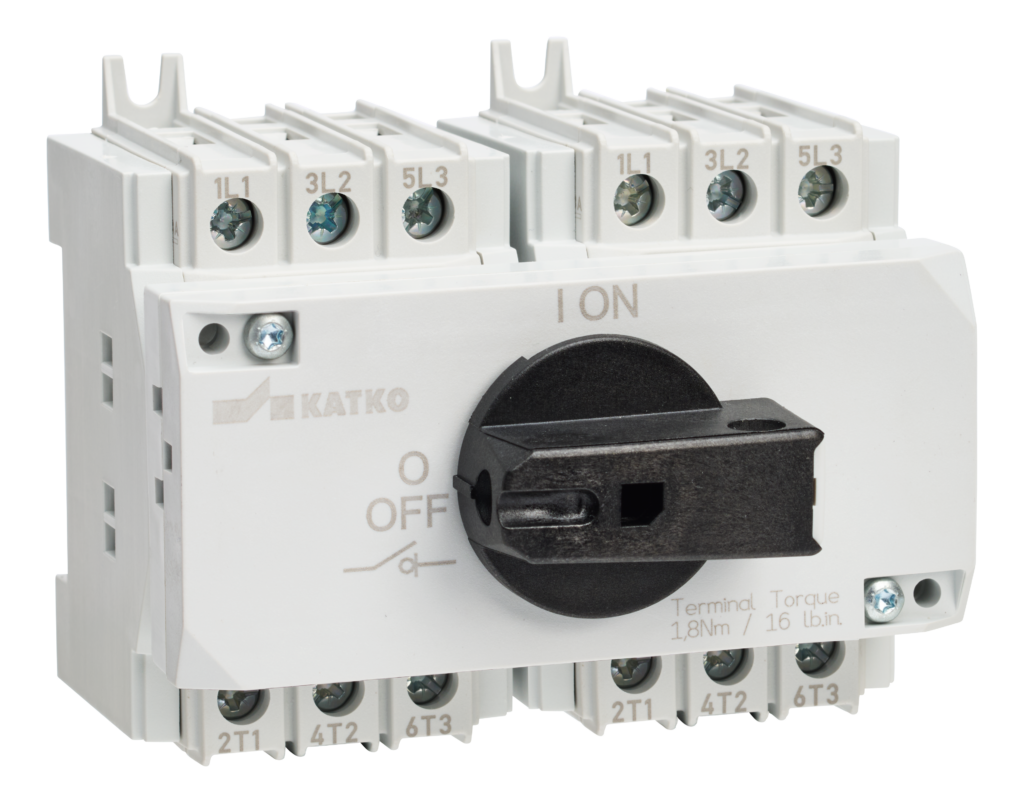

KU 625

Kuormankytkin 6x25A

KU 625

Katkon LoadSafe 16–40A kuormankytkimet ovat kompakteja ja suorituskykyisiä ratkaisuja tehokkaaseen kuorman katkaisuun pienemmissä sähköjärjestelmissä. Kytkimiä on saatavilla 2-, 3-, 4-, 6- ja 8-napaisina versioina. Vankka kytkinrakenne ja hopeakosketinteknologia takaavat turvallisen ja kestävän toiminnan vaativissakin olosuhteissa.

Kuormankytkimet ovat VDE-hyväksyttyjä ja kolmannen osapuolen testaamia, mikä varmistaa kansainvälisten laatu- ja turvallisuusstandardien täyttymisen. Suomessa valmistetut kytkimet ja kattava valikoima lisävarusteita tarjoavat korkean suorituskyvyn ja asennustehokkuuden, tukien kestävien sähkönjakeluratkaisujen toteuttamista.

Sähkönumero FI
3663104
GTIN-koodi
6419410337998
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
25

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
79.7 mm
ETIM-luokka
EC000216
Sähkönumero FI
3663104
GTIN-koodi
6419410337998
Korkeus
71 mm
Pitkä tuotenimi
Rotary switch, 6-pole
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.4031 kg
Nimellisarvot kun kaapelikoko (mm²)
10
Napojen lukumäärä
6
Tuotetyyppi
KU 625
Mitoituskatkaisukyky AC-23A 415 V (A)
200
Mitoituskatkaisukyky AC-23A 500 V (A)
200
Mitoituskatkaisukyky AC-23A 690 V (A)
200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
25
Huippuarvo (kA)
3.8
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
11
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
15
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
22
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
0.7
Avoimen tilan terminen rajavirta, Ith (A)
40
Lyhyt tuotekuvaus
Kuormankytkin 6x25A
Kytkintyyppi
KU 325 / KU 425
Tekninen nimi
6x25A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
0.5353 l
Leveys
94.6 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
79.7 mm
Pakkauskoko 1 GTIN-koodi
6419410337998
Pakkauskoko 1 korkeus
71 mm
Pakkauskoko 1 tilavuus
0.451 l
Pakkauskoko 1 paino
0.4031 kg
Pakkauskoko 1 leveys
79.7 mm
Myyntiyksikkö
1
