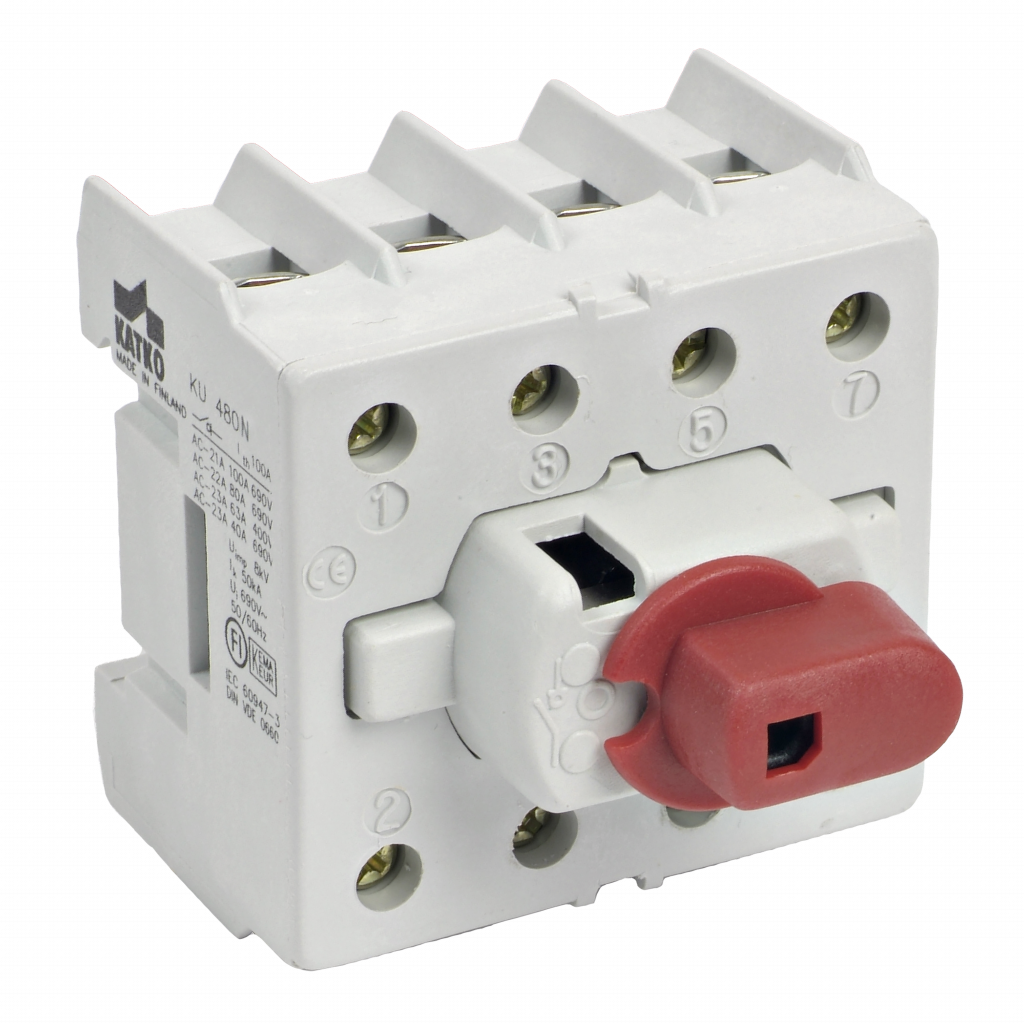

KU 440N

Kuormankytkin 4x40A

KU 440N

Katkon LoadSafe 16–125A (N) kuormankatkaisukytkimet tarjoavat luotettavan ja tehokkaan kuorman katkaisun laajaan valikoimaan sähkönjakelusovelluksia. Saatavilla 2-, 3-, 4-, 6- ja 8-napaisina sekä laajasti yhteensopivia lisätarvikkeita, mitkä tarjoavat erinomaista joustavuutta niin tavanomaisiin asennuksiin kuin vaativaan teollisuuskäyttöön. Edistynyt kosketin- ja mekaaninen rakenne varmistavat sujuvan toiminnan, pitkän käyttöiän ja toimintavarmuuden, johon voi luottaa pitkällä aikavälillä.

Tuotenumero
21550
Sähkönumero FI
3635102
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
40
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

GTIN-koodi
6419410215500
Ampeerit 600V
40.0
Syvyys
75 mm
ETIM-luokka
EC000216
Sähkönumero FI
3635102
Korkeus
73 mm
HP 208V
7.5
HP 480V
20.0
HP 600V
15.0
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.2484 kg
Nimellisarvot kun kaapelikoko (mm²)
16
Napojen lukumäärä
4
Tuotetyyppi
KU 440N
Mitoituskatkaisukyky AC-23A 415 V (A)
320
Mitoituskatkaisukyky AC-23A 500 V (A)
256
Mitoituskatkaisukyky AC-23A 690 V (A)
256
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
63
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
32
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
32
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
22
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
22
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
30
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Avoimen tilan terminen rajavirta, Ith (A)
63
Lyhyt tuotekuvaus
Kuormankytkin 4x40A
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x40A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
UL
UL 60947-4-1A
Tilavuus
0.2738 l
Leveys
50 mm
Kaapelikoko Cu
14-8 AWG

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
75 mm
Pakkauskoko 1 GTIN-koodi
6419410215500
Pakkauskoko 1 korkeus
73 mm
Pakkauskoko 1 tilavuus
0.4106 l
Pakkauskoko 1 paino
0.2484 kg
Pakkauskoko 1 leveys
75 mm
Myyntiyksikkö
1
