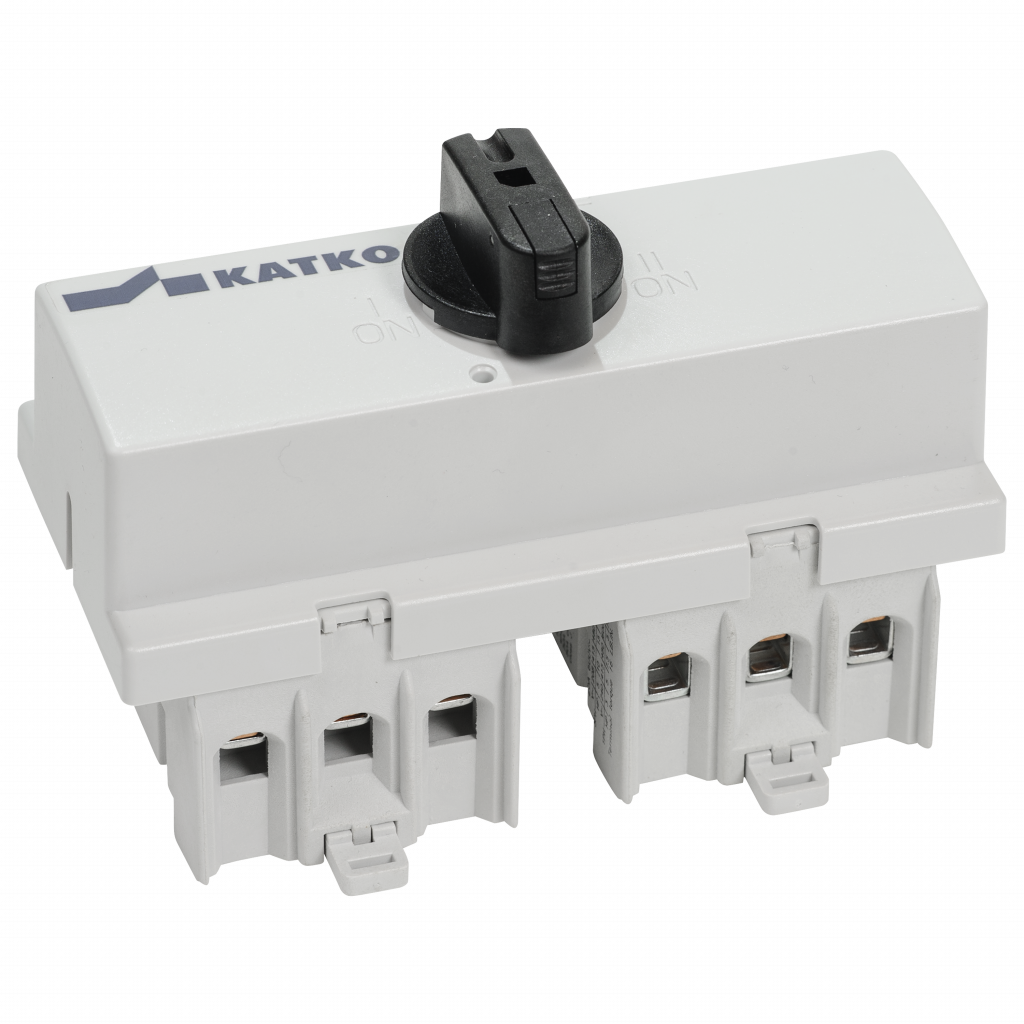

KU 380VV

Vaihtokytkin 1-0-2 3x80A

KU 380VV

Katkon LoadSafe 16–125A (N) kuormankatkaisukytkimet tarjoavat luotettavan ja tehokkaan kuorman katkaisun laajaan valikoimaan sähkönjakelusovelluksia. Saatavilla 2-, 3-, 4-, 6- ja 8-napaisina sekä laajasti yhteensopivia lisätarvikkeita, mitkä tarjoavat erinomaista joustavuutta niin tavanomaisiin asennuksiin kuin vaativaan teollisuuskäyttöön. Edistynyt kosketin- ja mekaaninen rakenne varmistavat sujuvan toiminnan, pitkän käyttöiän ja toimintavarmuuden, johon voi luottaa pitkällä aikavälillä.

Sähkönumero FI
3609260
GTIN-koodi
6419410226728
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
80

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
134 mm
ETIM-luokka
EC000216
Sähkönumero FI
3609260
GTIN-koodi
6419410226728
Korkeus
93 mm
Pitkä tuotenimi
Rotary switch, 3-pole
Liittimien maksimi kiristysmomentti (Nm)
2.5
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.5274 kg
Nimellisarvot kun kaapelikoko (mm²)
35
Napojen lukumäärä
3
Tuotetyyppi
KU 380VV
Mitoituskatkaisukyky AC-23A 415 V (A)
504
Mitoituskatkaisukyky AC-23A 500 V (A)
320
Mitoituskatkaisukyky AC-23A 690 V (A)
320
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
80
Huippuarvo (kA)
8.7
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
40
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
37
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
2
Avoimen tilan terminen rajavirta, Ith (A)
100
Lyhyt tuotekuvaus
Vaihtokytkin 1-0-2 3x80A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x80A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
2.5..35
Tilavuus
0.5608 l
Leveys
45 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
134 mm
Pakkauskoko 1 GTIN-koodi
6419410226728
Pakkauskoko 1 korkeus
93 mm
Pakkauskoko 1 tilavuus
1.6699 l
Pakkauskoko 1 paino
0.5274 kg
Pakkauskoko 1 leveys
134 mm
Myyntiyksikkö
1
