KU 3800CO LVK228LKX150

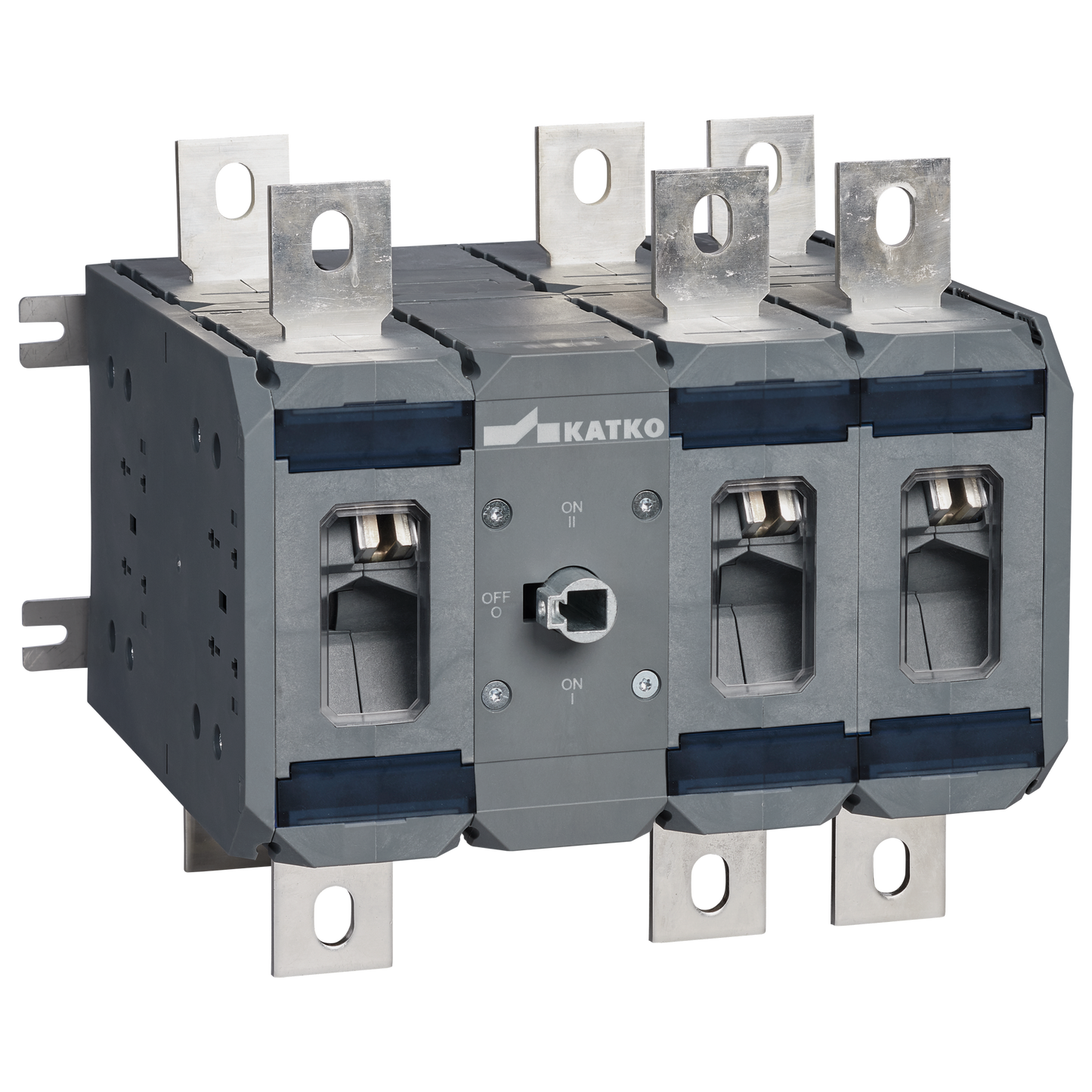

Vaihtokytkin 1-0-2 3x800A

KU 3800CO LVK228LKX150

Katkon LoadSafe 160–800A vaihtokytkimet ovat suurtehoisia ratkaisuja vaativiin teollisuuden ja sähkönjakelun sovelluksiin, joissa sähkönsyötön jatkuvuus on kriittistä. Ne mahdollistavat luotettavan ja hallitun sähkönlähteen vaihdon suurivirtaisissa järjestelmissä.

Kytkimet on suunniteltu kestämään vaativaa käyttöä ja tarjoamaan pitkäikäistä toimintavarmuutta kohteissa, joissa turvallisuudesta ja käytettävyydestä ei voida tinkiä.

Tuotenumero
48371
Sähkönumero FI
3602847
GTIN-koodi
6419410483718
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
800
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

GTIN-koodi
6419410483718
Syvyys
301 mm
ETIM-luokka
EC000216
Sähkönumero FI
3602847
Korkeus
253 mm
Liittimien maksimi kiristysmomentti (Nm)
50..75
Mekaaninen kestävyys (toimintajaksoa)
10000
Nettopaino
13.9471 kg
Nimellisarvot kun kaapelikoko (mm²)
2*300
Napojen lukumäärä
3
Tuotetyyppi
KU 3800CO LVK228LKX150
Mitoituskatkaisukyky AC-23A 415 V (A)
6400
Mitoituskatkaisukyky AC-23A 500 V (A)
6400
Mitoituskatkaisukyky AC-23A 690 V (A)
6400
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
800
Huippuarvo (kA)
76
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 1000 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 240 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
800
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
400
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
560
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
800
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
60
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
28
Avoimen tilan terminen rajavirta, Ith (A)
800
Lyhyt tuotekuvaus
Vaihtokytkin 1-0-2 3x800A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x800A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
M12
Tilavuus
19.7236 l
Leveys
259 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
301 mm
Pakkauskoko 1 GTIN-koodi
6419410483718
Pakkauskoko 1 korkeus
253 mm
Pakkauskoko 1 tilavuus
22.9221 l
Pakkauskoko 1 paino
13.9471 kg
Pakkauskoko 1 leveys
301 mm
Myyntiyksikkö
1

Ladattavat tiedostot

Avaa sisältö

We continuously improve our products; specifications, features and appearances may change without prior notice.
