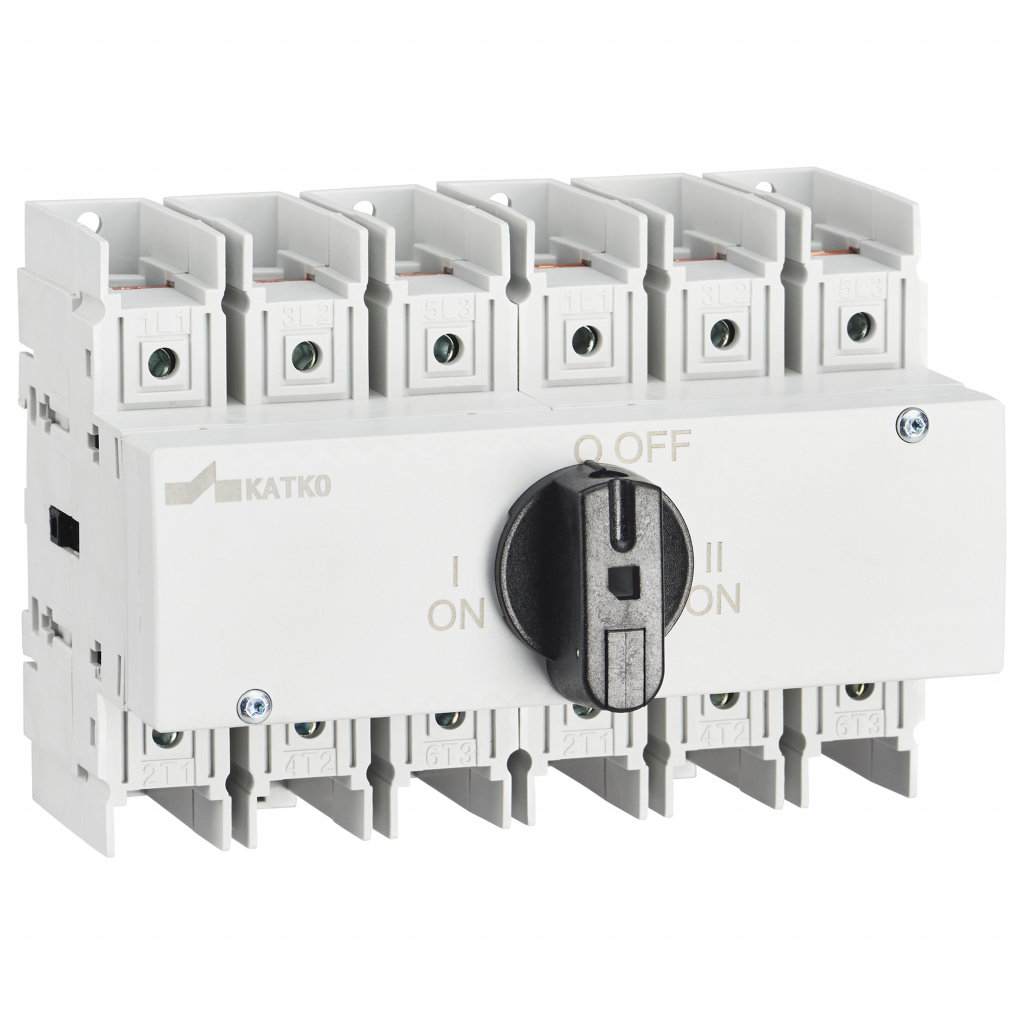

KU 3160CO

Vaihtokytkin 1-0-2 3x160A

KU 3160CO

Katkon LoadSafe 100–160A kuormankytkimet ovat vankkoja ratkaisuja keskirasitteisiin sähkönjakelu- ja moottorierotussovelluksiin. Modulaarinen rakenne ja yhteensopivuus laajan lisävarustevalikoiman kanssa tukevat monipuolisia asennustarpeita. Hopeakoskettimiin perustuva kytkinteknologia varmistaa turvallisen ja kestävän toiminnan, ja kansainvälisten turvallisuus- ja laatustandardien mukainen testaus takaa tasaisen suorituskyvyn vaativissa teollisuusympäristöissä.

Sähkönumero FI
3600810
GTIN-koodi
6419410203606
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
160

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
100 mm
ETIM-luokka
EC000216
Sähkönumero FI
3600810
GTIN-koodi
6419410203606
Korkeus
103 mm
Pitkä tuotenimi
Rotary switch, Changeover switch with 1-0-2 positions, 3-pole
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
16000
Nettopaino
1.1434 kg
Nimellisarvot kun kaapelikoko (mm²)
95
Napojen lukumäärä
3
Tuotetyyppi
KU 3160CO
Mitoituskatkaisukyky AC-23A 415 V (A)
1280
Mitoituskatkaisukyky AC-23A 500 V (A)
800
Mitoituskatkaisukyky AC-23A 690 V (A)
800
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
160
Huippuarvo (kA)
15
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
65
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
160
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
100
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
90
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
90
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
8
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
5
Avoimen tilan terminen rajavirta, Ith (A)
200
Lyhyt tuotekuvaus
Vaihtokytkin 1-0-2 3x160A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x160A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
1.442 l
Leveys
140 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
100 mm
Pakkauskoko 1 GTIN-koodi
6419410203606
Pakkauskoko 1 korkeus
103 mm
Pakkauskoko 1 tilavuus
1.03 l
Pakkauskoko 1 paino
1.1434 kg
Pakkauskoko 1 leveys
100 mm
Myyntiyksikkö
1
