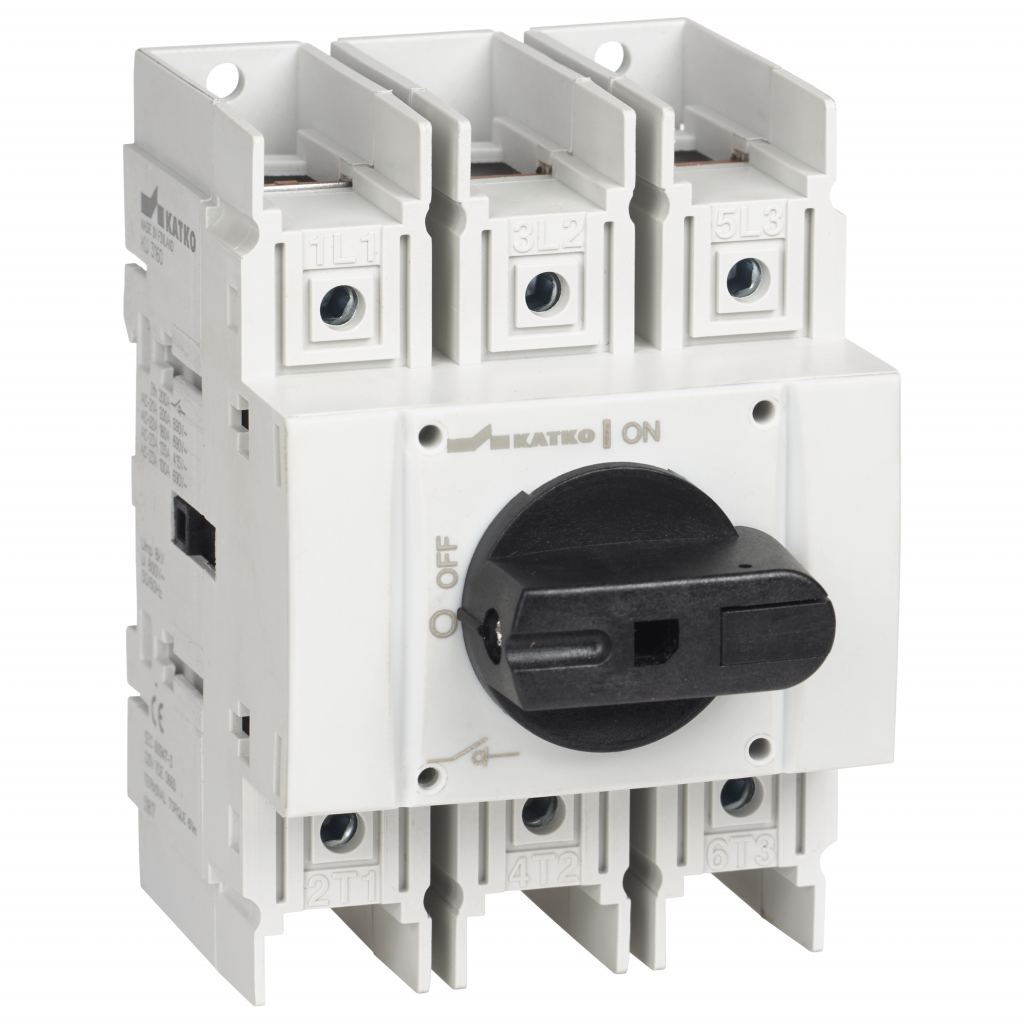

KU 3100

Kuormankytkin 3x100A

KU 3100

Katkon LoadSafe 100–160A kuormankytkimet ovat vankkoja ratkaisuja keskirasitteisiin sähkönjakelu- ja moottorierotussovelluksiin. Modulaarinen rakenne ja yhteensopivuus laajan lisävarustevalikoiman kanssa tukevat monipuolisia asennustarpeita. Hopeakoskettimiin perustuva kytkinteknologia varmistaa turvallisen ja kestävän toiminnan, ja kansainvälisten turvallisuus- ja laatustandardien mukainen testaus takaa tasaisen suorituskyvyn vaativissa teollisuusympäristöissä.

Sähkönumero FI
3600759
GTIN-koodi
6419410203484
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
100

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
100 mm
ETIM-luokka
EC000216
Sähkönumero FI
3600759
GTIN-koodi
6419410203484
Korkeus
87 mm
Pitkä tuotenimi
Rotary switch, 3-pole
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
16000
Nettopaino
0.5255 kg
Nimellisarvot kun kaapelikoko (mm²)
70
Napojen lukumäärä
3
Tuotetyyppi
KU 3100
Mitoituskatkaisukyky AC-23A 415 V (A)
800
Mitoituskatkaisukyky AC-23A 500 V (A)
504
Mitoituskatkaisukyky AC-23A 690 V (A)
504
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
160
Huippuarvo (kA)
15
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
65
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
100
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
63
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
63
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
37
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
55
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
8
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
5
Avoimen tilan terminen rajavirta, Ith (A)
125
Lyhyt tuotekuvaus
Kuormankytkin 3x100A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x100A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
0.609 l
Leveys
70 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
100 mm
Pakkauskoko 1 GTIN-koodi
6419410203484
Pakkauskoko 1 korkeus
87 mm
Pakkauskoko 1 tilavuus
0.87 l
Pakkauskoko 1 paino
0.5255 kg
Pakkauskoko 1 leveys
100 mm
Myyntiyksikkö
1
