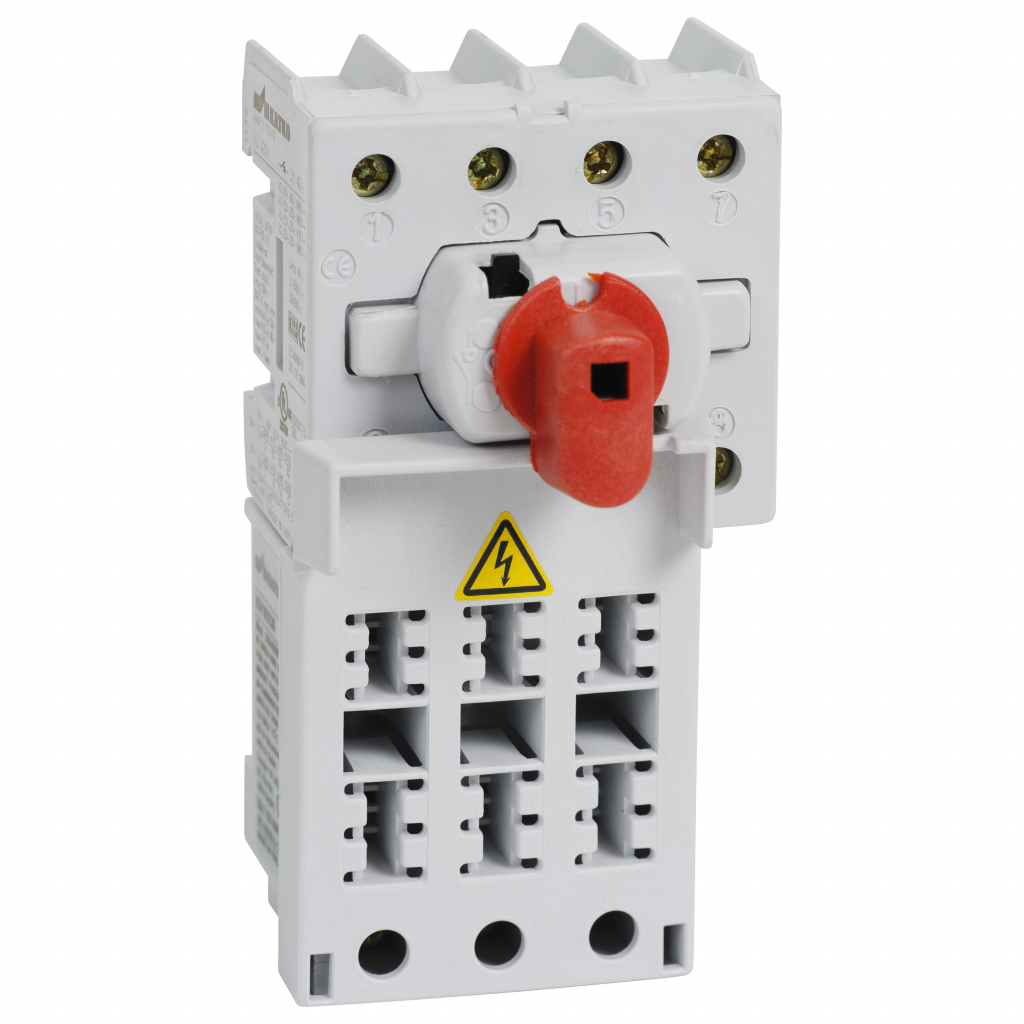

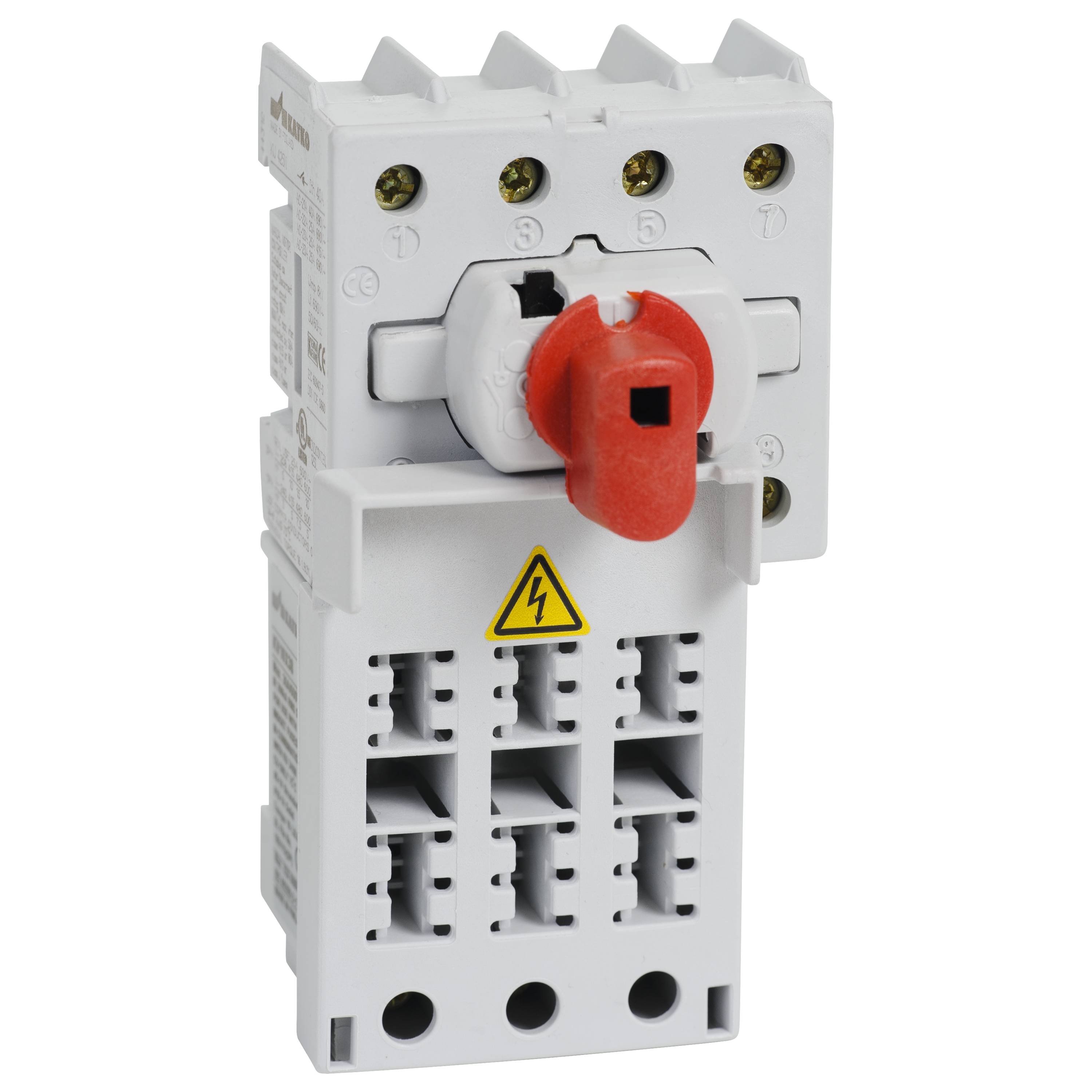

KKV 416

Kytkinvaroke 4x16A DIN 10x38

KKV 416

Katkon FuseSafe-sarjan kytkinvarokkeet yhdistävät luotettavan kytkintoiminnan ja sulakesuojauksen kompaktiksi ratkaisuksi ammattimaisiin sähköasennuksiin. Niitä käytetään tyypillisesti sähkönjakelukeskuksissa, ohjauskeskuksissa, teollisuuslaitoksissa, koneiden syötöissä sekä infrastruktuurikohteissa, joissa turvallisuus ja selkeys ovat keskeisiä.

Modulaarinen rakenne, kestävä toteutus ja integroidut sulakesuojat tekevät FuseSafe-kytkinsulakkeista tilaa säästävän ja toimintavarman valinnan vaativiin sähköympäristöihin.

Sähkönumero FI
3662030
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
125 mm
ETIM-luokka
EC001040
Sähkönumero FI
3662030
GTIN-koodi
6419410212653
Korkeus
74 mm
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.364 kg
Nimellisarvot kun kaapelikoko (mm²)
2.5
Napojen lukumäärä
4
Tuotetyyppi
KKV 416
Mitoituskatkaisukyky AC-23A 415 V (A)
128
Mitoituskatkaisukyky AC-23A 500 V (A)
128
Mitoituskatkaisukyky AC-23A 690 V (A)
128
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
16
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
11
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Avoimen tilan terminen rajavirta, Ith (A)
16
Lyhyt tuotekuvaus
Kytkinvaroke 4x16A DIN 10x38
Kytkintyyppi
Switch Fuse
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
0.6568 l
Leveys
71 mm

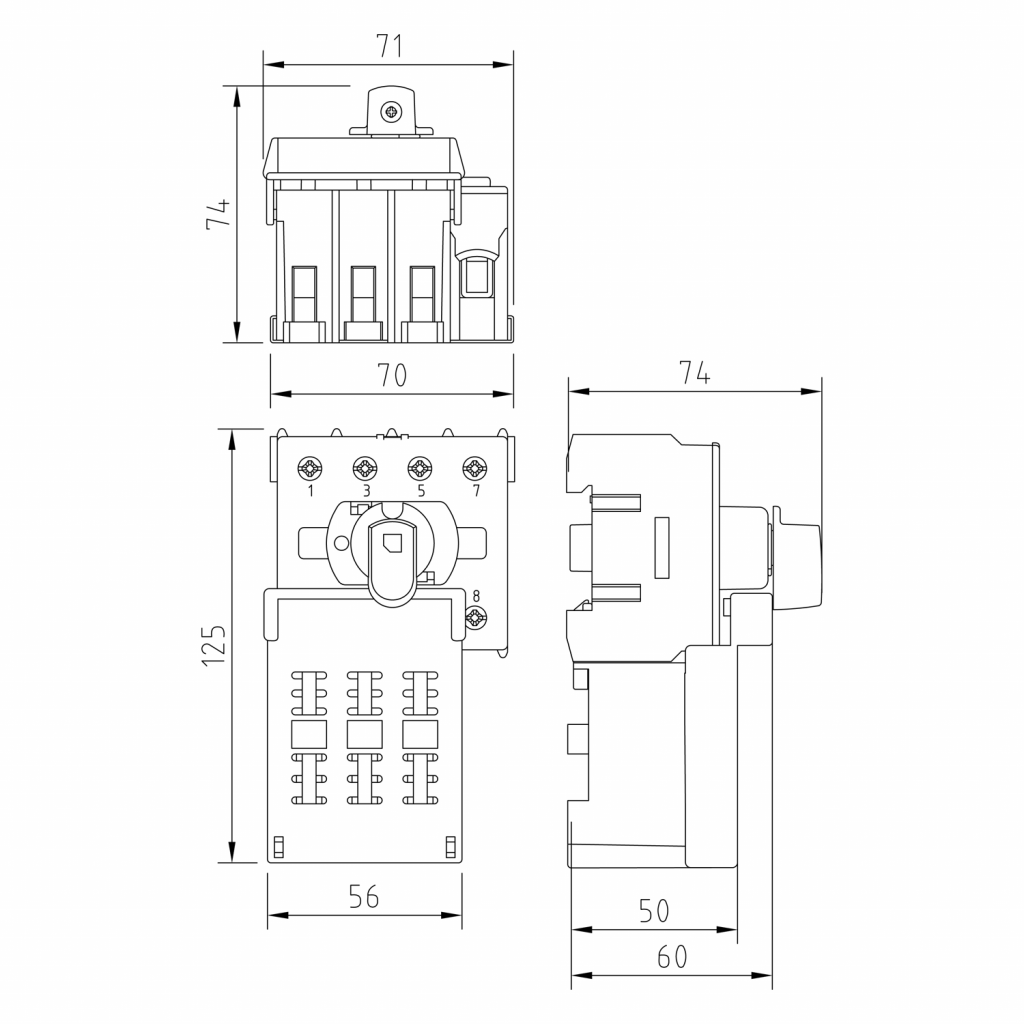

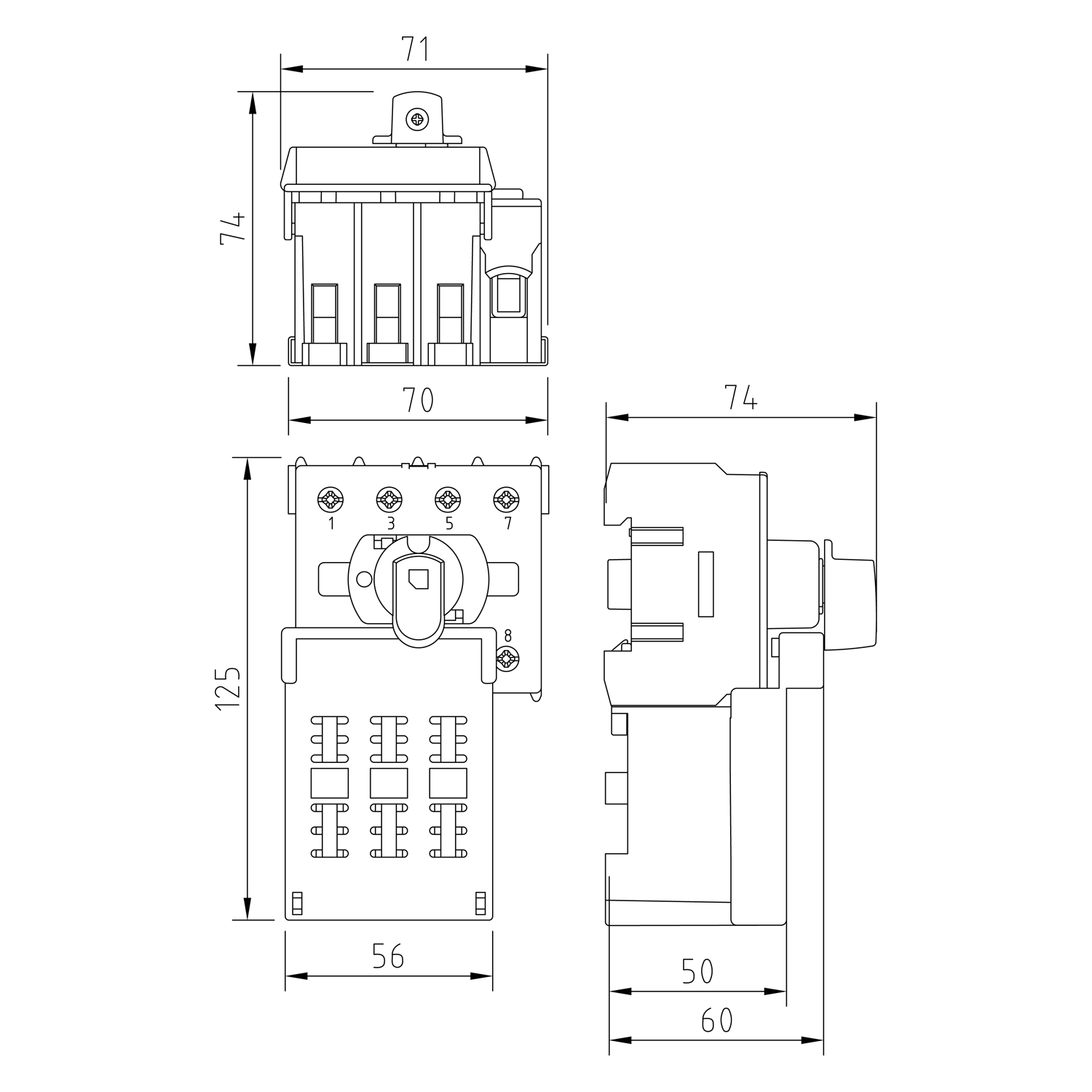

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
125 mm
Pakkauskoko 1 GTIN-koodi
6419410212653
Pakkauskoko 1 korkeus
74 mm
Pakkauskoko 1 tilavuus
0.6568 l
Pakkauskoko 1 paino
0.364 kg
Pakkauskoko 1 leveys
71 mm
Myyntiyksikkö
1
