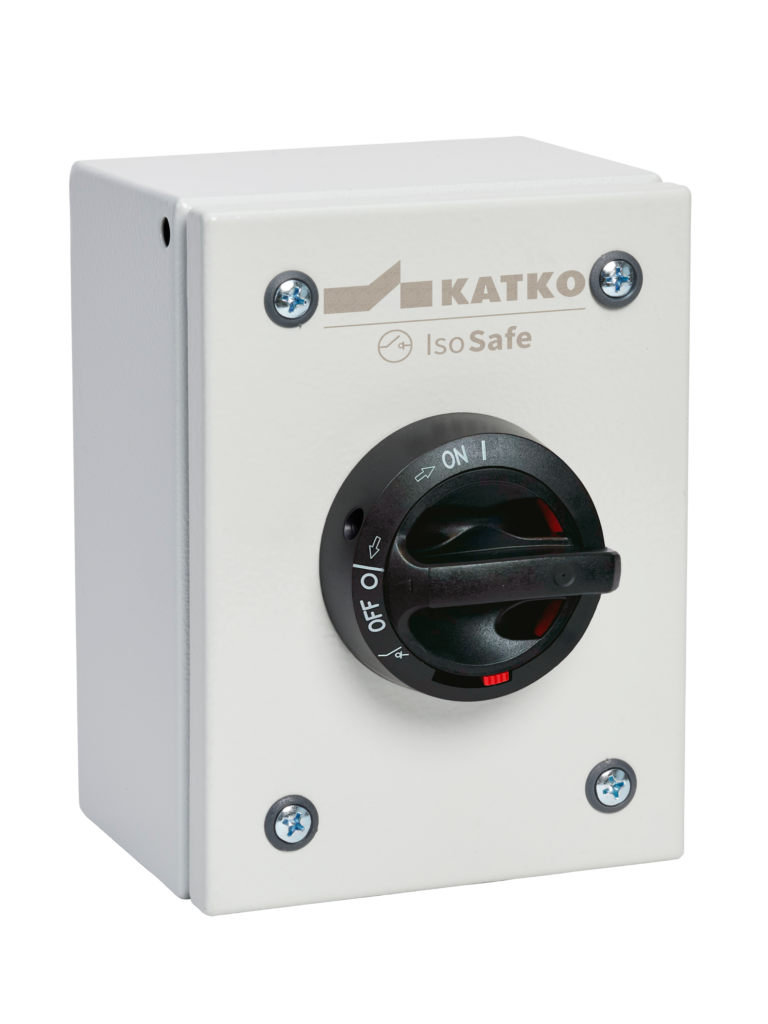

- KET 316UL T3EMC 2XM25MEMC KST16M

Turvakytkin EMC 3x16A

- KET 316UL T3EMC 2XM25MEMC KST16M

Katkon UL/cUL-hyväksytyt EMC-suojatut turvakytkimet on suunniteltu kohteisiin, joissa luotettava toimintavarmuus ja sähkömagneettinen yhteensopivuus ovat keskeisiä vaatimuksia. EMC-suojattu rakenne vähentää sähkömagneettisia häiriöitä ja tukee järjestelmien vakaata toimintaa asennuksissa, joissa käytetään herkkiä laitteita tai joissa EMC-vaatimukset ovat korostuneita.

Turvakytkimet soveltuvat suorakäynnistyksiseen moottorikäyttöön aina 75 hevosvoimaan asti 600 voltin jännitteellä sekä monipuolisiin moottori- ja kuorman erotussovelluksiin. UL- ja CSA-vaatimusten mukaisesti sertifioidut ja UL 60947-4-1A -standardin täyttävät EMC-suojatut turvakytkimet vastaavat Pohjois-Amerikan markkinoiden vaatimuksiin ja tarjoavat luotettavaa ja häiriötöntä sähkönjakelua vaativiin käyttöympäristöihin.

GTIN-koodi
6419410308264
Ampeerit 600V
16
Kotelotyyppi
Maalattu teräslevy
Kotelo
T3 (150 x 200 x 120 mm)

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Ampeerit 600V
16.0
Kaapeliläpiviennit
2 x M25 (11,0-17,0 mm), metal EMC; 1 x plug, metal
Syvyys
120 mm
EMC
true
Kotelo
T3 (150 x 200 x 120 mm)
Kotelotyyppi
Maalattu teräslevy
ETIM-luokka
EC000216
GTIN-koodi
6419410308264
Korkeus
200 mm
HP 208V
3.0
HP 415V
3.0
HP 480V
10.0
HP 600V
7.5
IP-luokka
IP66
Pitkä tuotenimi
UL-listed, 3-pole, Sheet steel enclosure; W150 x H200 x D120,EMC shielded, Cable entries: 2 x M25 (11,0-17,0 mm), metal EMC; 1 x plug, metal
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
2.3134 kg
Nimellisarvot kun kaapelikoko (mm²)
4
Napojen lukumäärä
3
Tuotetyyppi
- KET 316UL T3EMC 2XM25MEMC KST16M
Mitoituskatkaisukyky AC-23A 415 V (A)
128
Mitoituskatkaisukyky AC-23A 500 V (A)
128
Mitoituskatkaisukyky AC-23A 690 V (A)
128
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6.1
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
16
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
11
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
25
Avoimen tilan terminen rajavirta, Ith (A)
25
Lyhyt tuotekuvaus
Turvakytkin EMC 3x16A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x16A 400V 7.5kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
UL
UL 60947-4-1A
Tilavuus
3.6 l
Leveys
150 mm
Kaapelikoko Cu
14-8AWG

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 syvyys
300 mm
Pakkauskoko 1 GTIN-koodi
6419410308264
Pakkauskoko 1 korkeus
1200 mm
Pakkauskoko 1 tilavuus
288 l
Pakkauskoko 1 paino
2.3134 kg
Pakkauskoko 1 leveys
800 mm
