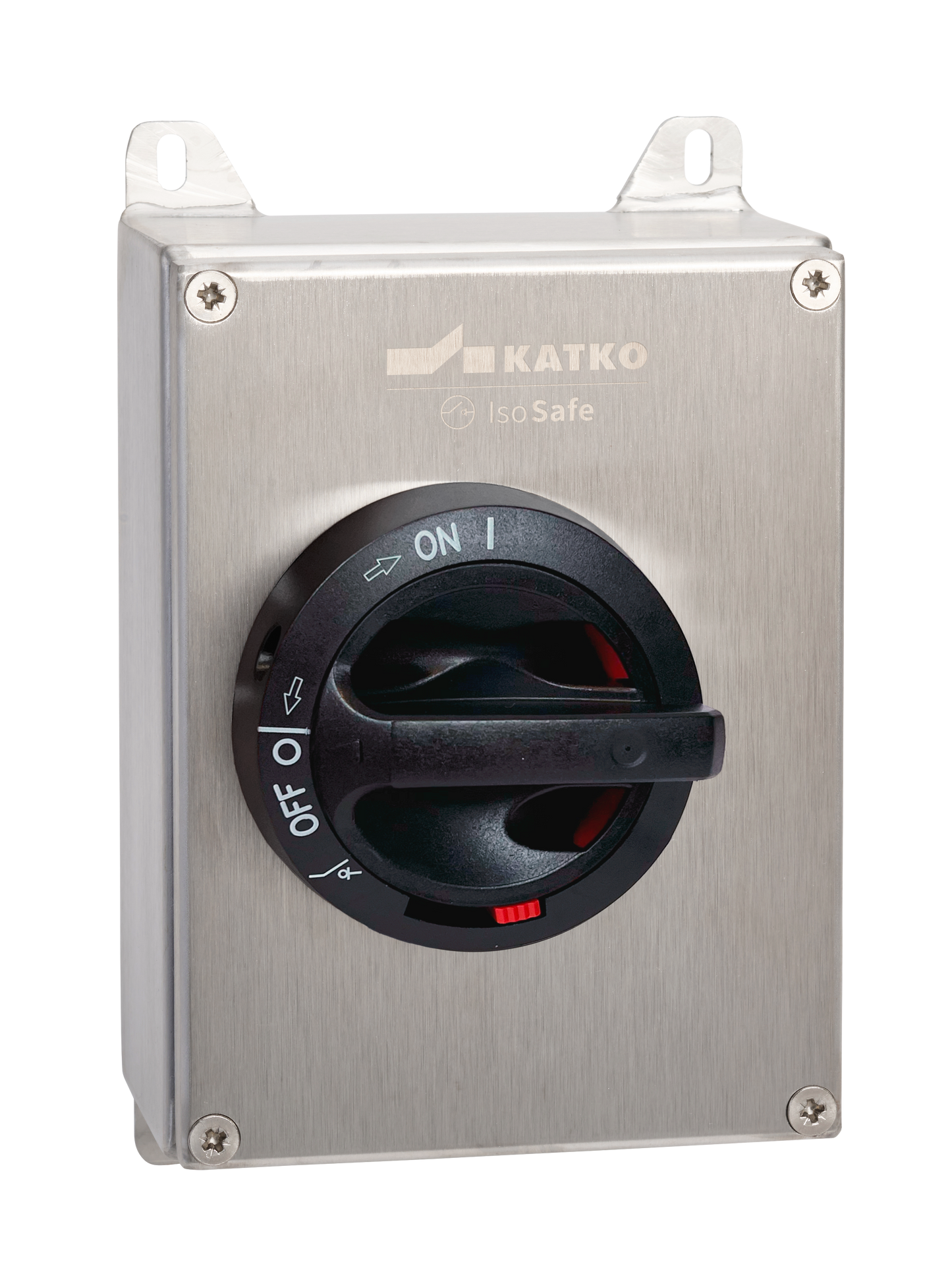

- KER 340UL RA2EMC 2XM25MEMC KST16M

Turvakytkin EMC 3x40A

- KER 340UL RA2EMC 2XM25MEMC KST16M

Katkon UL/cUL-hyväksytyt EMC-suojatut turvakytkimet on suunniteltu kohteisiin, joissa luotettava toimintavarmuus ja sähkömagneettinen yhteensopivuus ovat keskeisiä vaatimuksia. EMC-suojattu rakenne vähentää sähkömagneettisia häiriöitä ja tukee järjestelmien vakaata toimintaa asennuksissa, joissa käytetään herkkiä laitteita tai joissa EMC-vaatimukset ovat korostuneita.

Turvakytkimet soveltuvat suorakäynnistyksiseen moottorikäyttöön aina 75 hevosvoimaan asti 600 voltin jännitteellä sekä monipuolisiin moottori- ja kuorman erotussovelluksiin. UL- ja CSA-vaatimusten mukaisesti sertifioidut ja UL 60947-4-1A -standardin täyttävät EMC-suojatut turvakytkimet vastaavat Pohjois-Amerikan markkinoiden vaatimuksiin ja tarjoavat luotettavaa ja häiriötöntä sähkönjakelua vaativiin käyttöympäristöihin.

GTIN-koodi
6419410309247
Ampeerit 600V
40
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
Kotelo
RA2 (120 x 160 x 77 mm)

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Ampeerit 600V
40.0
Kaapeliläpiviennit
2 x M25 (11,0-17,0 mm), metal EMC; 1 x plug, metal
Syvyys
77 mm
EMC
true
Kotelo
RA2 (120 x 160 x 77 mm)
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
ETIM-luokka
EC000216
GTIN-koodi
6419410309247
Korkeus
160 mm
HP 208V
7.5
HP 415V
10.0
HP 480V
20.0
HP 600V
15.0
IP-luokka
IP66
Pitkä tuotenimi
UL-listed, 3-pole, Acid-resistant stainless steel enclosure (AISI 316L); W120 x H160 x D77,EMC shielded, Cable entries: 2 x M25 (11,0-17,0 mm), metal EMC; 1 x plug, metal
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.8026 kg
Nimellisarvot kun kaapelikoko (mm²)
16
Napojen lukumäärä
3
Tuotetyyppi
- KER 340UL RA2EMC 2XM25MEMC KST16M
Mitoituskatkaisukyky AC-23A 415 V (A)
320
Mitoituskatkaisukyky AC-23A 500 V (A)
256
Mitoituskatkaisukyky AC-23A 690 V (A)
256
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
63
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
32
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
32
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
22
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
22
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
30
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
63
Avoimen tilan terminen rajavirta, Ith (A)
63
Lyhyt tuotekuvaus
Turvakytkin EMC 3x40A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x40A 400V 22kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
UL
UL 60947-4-1A
Tilavuus
1.4784 l
Leveys
120 mm
Kaapelikoko Cu
14-8AWG

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 syvyys
130 mm
Pakkauskoko 1 GTIN-koodi
6419410309247
Pakkauskoko 1 korkeus
380 mm
Pakkauskoko 1 tilavuus
13.832 l
Pakkauskoko 1 paino
0.8026 kg
Pakkauskoko 1 leveys
280 mm
