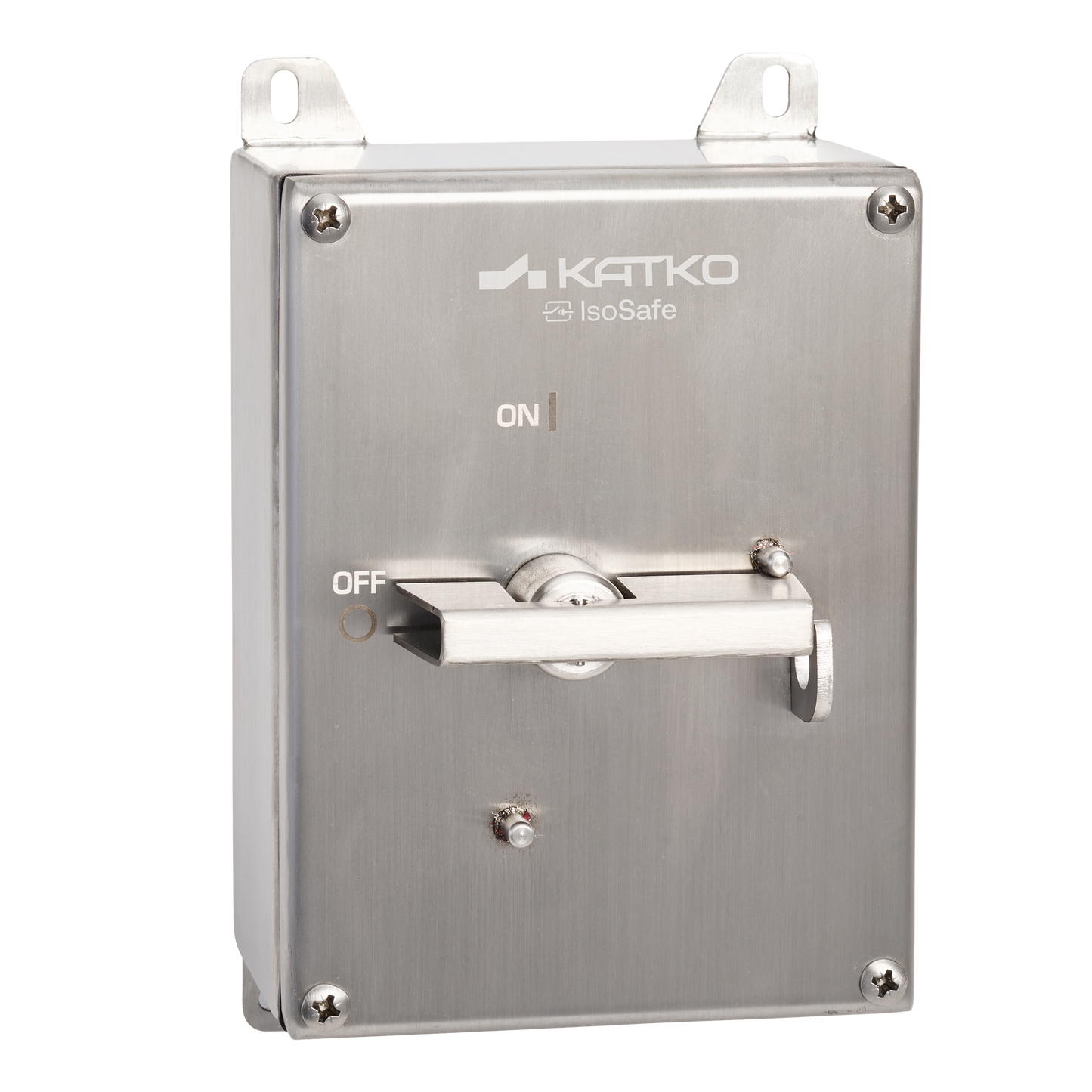

KER 325 1NO RA2R 2XM25M M16M FI

Turvakytkin 3x25A IP66 1NO

KER 325 1NO RA2R 2XM25M M16M FI

Katkon IsoSafe-sarjan haponkestävästä ja ruostumattomasta teräksestä valmistetut turvakytkimet (AISI 304- ja AISI 316L) tarjoavat luotettavaa ja korkeaa suorituskykyä vaativiin kohteisiin, joissa korroosionkestävyys, hygienia ja pitkä käyttöikä ovat keskeisiä vaatimuksia. Haponkestävästä ja ruostumattomasta teräksestä valmistettu kotelo kestää kosteutta, kemikaaleja ja voimakkaita puhdistusaineita, minkä ansiosta se soveltuu erinomaisesti elintarvike-, lääke- ja prosessiteollisuuden sekä muiden vaativien teollisten ympäristöjen käyttöön.

Käytännöllinen rakenne ja luotettavat turvaominaisuudet tukevat turvallista käyttöä ja helppoa huoltoa. Suomessa suunnitellut ja valmistetut haponkestävät ja ruostumattomat turvakytkimet on kehitetty vaativia käyttöympäristöjä varten, täyttävät kansainväliset turvallisuus- ja laatustandardit ja tarjoavat luotettavaa suorituskykyä kohteisiin, joissa kestävyys ja luotettavuus ovat ratkaisevia.

Sähkönumero FI
GTIN-koodi
6419410298916
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
Kotelo
RA2R (120 x 160 x 77 mm)
Apukosketin
1NO

Looking for more information about this product?

Our team is here to help.

Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M25 (11,0-17,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
Kansiteksti
"TURVAKYTKIN"
Syvyys
77 mm
EMC
false
Kotelo
RA2R (120 x 160 x 77 mm)
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
ETIM-luokka
EC000216
Sähkönumero FI
3662182
GTIN-koodi
6419410298916
Korkeus
160 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Auxiliary contact 1NO, Acid-resistant stainless steel enclosure (AISI 316L); stainless steel handle; W120 x H160 x D77, Cable entries: 2 x M25 (11,0-17,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Apukosketin
1NO
Nettopaino
0.9176 kg
Nimellisarvot kun kaapelikoko (mm²)
10
Napojen lukumäärä
3
Tuotetyyppi
KER 325 1NO RA2R 2XM25M M16M FI
Mitoituskatkaisukyky AC-23A 415 V (A)
200
Mitoituskatkaisukyky AC-23A 500 V (A)
200
Mitoituskatkaisukyky AC-23A 690 V (A)
200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
25
Huippuarvo (kA)
3.8
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
11
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
15
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
22
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
0.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
40
Avoimen tilan terminen rajavirta, Ith (A)
40
Lyhyt tuotekuvaus
Turvakytkin 3x25A IP66 1NO
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x25A 400V 11kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
1.4784 l
Leveys
120 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
79.5 mm
Pakkauskoko 1 GTIN-koodi
6419410298916
Pakkauskoko 1 korkeus
158.5 mm
Pakkauskoko 1 tilavuus
1.3105 l
Pakkauskoko 1 paino
0.9176 kg
Pakkauskoko 1 leveys
104 mm
Myyntiyksikkö
1
