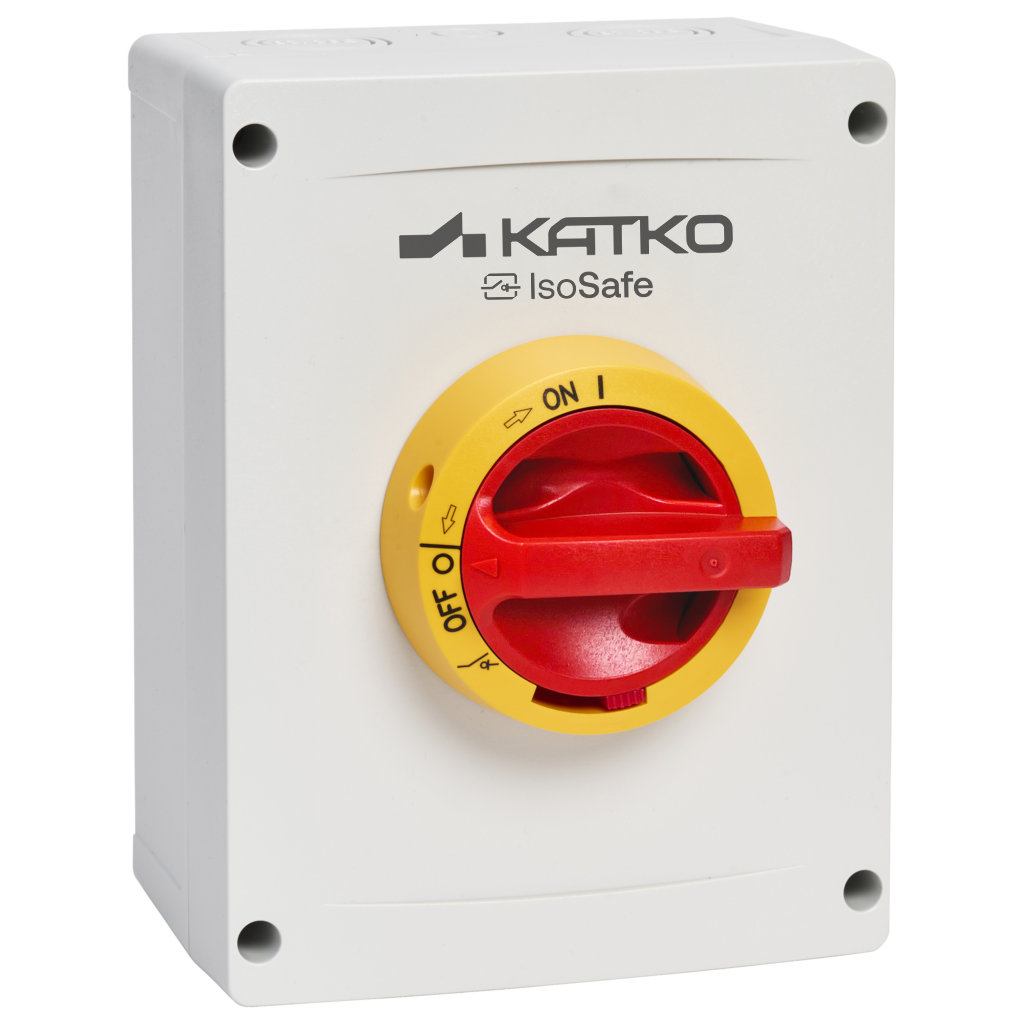

- KEM 616UL YR M3

Turvakytkin 6x16A

- KEM 616UL YR M3

Katkon UL/cUL-hyväksytyt polykarbonaattikotelotut turvakytkimet on suunniteltu vaativiin teollisiin ja kaupallisiin käyttökohteisiin, joissa turvallisuus, vaatimustenmukaisuus ja luotettava toimintavarmuus ovat keskeisiä. Type 4X -luokan polykarbonaattikotelo tarjoaa erinomaisen korroosionkestävyyden, sähköisen eristyksen ja UV-säteilyn kestävyyden, varmistaen luotettavan toiminnan sekä sisä- että ulkokäytössä.

Kytkimet soveltuvat suorakäynnistyksiseen moottorikäyttöön aina 75 hevosvoimaan asti 600 voltin jännitteellä sekä monipuolisiin moottori- ja kuormanerotussovelluksiin. UL- ja CSA-vaatimusten mukaisesti sertifioidut ja UL 60947-4-1A -standardin täyttävät kytkimet vastaavat Pohjois-Amerikan markkinoiden suorituskyky- ja sääntelyvaatimuksiin.

Katkon käyttökohdelähtöiseen suunnitteluun pohjautuvat turvakytkimet tarjoavat pitkäikäistä luotettavuutta ja turvallista sähkönjakelua kohteisiin, joissa kestävyys ja standardit täyttävät ratkaisut ovat kriittisiä.

GTIN-koodi
6419410351796
Ampeerit 600V
16
Kotelotyyppi
Polykarbonaatti
Kotelo
M3 (144 x 190 x 96 mm)

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Ampeerit 600V
16.0
Syvyys
96 mm
EMC
false
Kotelo
M3 (144 x 190 x 96 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
GTIN-koodi
6419410351796
Korkeus
190 mm
HP 208V
3.0
HP 415V
3.0
HP 480V
10.0
HP 600V
7.5
IP-luokka
IP66
Pitkä tuotenimi
UL-listed, 6-pole, Yellow-red handle, Polycarbonate enclosure; W144 x H190 x D96
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
1.0723 kg
Nimellisarvot kun kaapelikoko (mm²)
4
Napojen lukumäärä
6
Tuotetyyppi
- KEM 616UL YR M3
Mitoituskatkaisukyky AC-23A 415 V (A)
128
Mitoituskatkaisukyky AC-23A 500 V (A)
128
Mitoituskatkaisukyky AC-23A 690 V (A)
128
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6.1
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
16
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
11
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
25
Avoimen tilan terminen rajavirta, Ith (A)
25
Lyhyt tuotekuvaus
Turvakytkin 6x16A
Kytkintyyppi
Load Break Switch
Tekninen nimi
6x16A 400V 7.5kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
UL
UL 60947-4-1A
Tilavuus
2.6266 l
Leveys
144 mm
Kaapelikoko Cu
14-8AWG

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 syvyys
106 mm
Pakkauskoko 1 GTIN-koodi
6419410351796
Pakkauskoko 1 korkeus
130.4 mm
Pakkauskoko 1 tilavuus
1.3325 l
Pakkauskoko 1 paino
1.0723 kg
Pakkauskoko 1 leveys
96.4 mm
