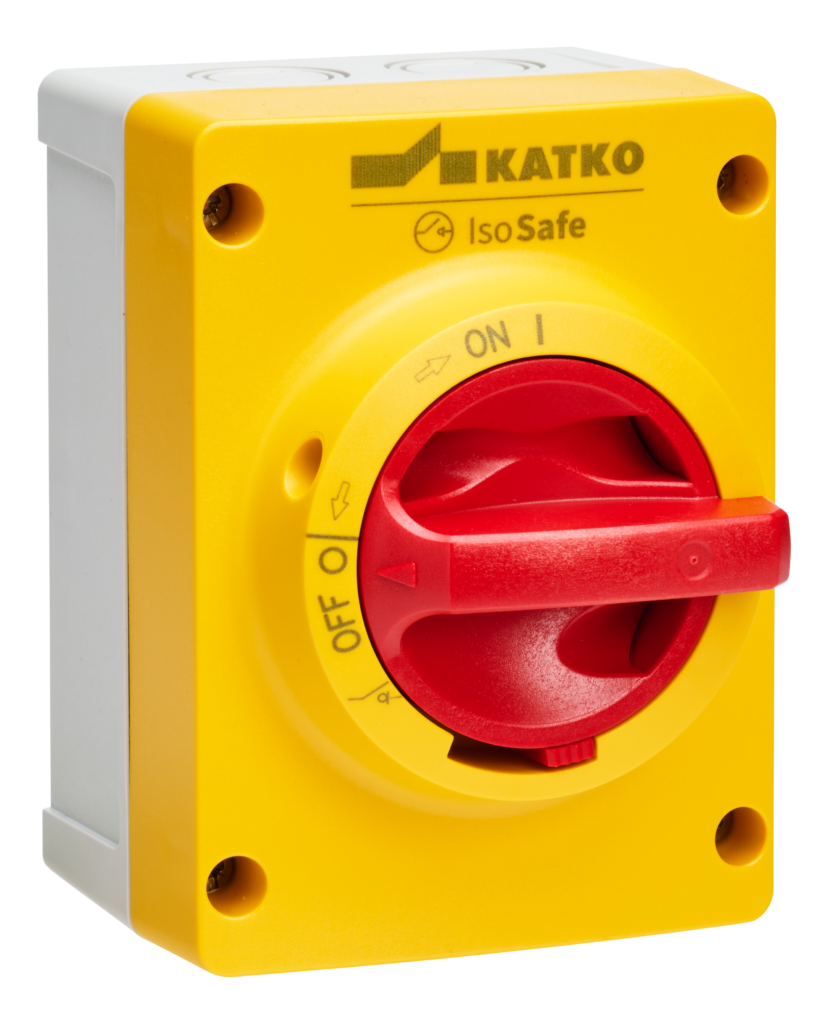

- KEM 425UL YR M2

Turvakytkin 4x25A

- KEM 425UL YR M2

Katkon UL/cUL-hyväksytyt polykarbonaattikotelotut turvakytkimet on suunniteltu vaativiin teollisiin ja kaupallisiin käyttökohteisiin, joissa turvallisuus, vaatimustenmukaisuus ja luotettava toimintavarmuus ovat keskeisiä. Type 4X -luokan polykarbonaattikotelo tarjoaa erinomaisen korroosionkestävyyden, sähköisen eristyksen ja UV-säteilyn kestävyyden, varmistaen luotettavan toiminnan sekä sisä- että ulkokäytössä.

Kytkimet soveltuvat suorakäynnistyksiseen moottorikäyttöön aina 75 hevosvoimaan asti 600 voltin jännitteellä sekä monipuolisiin moottori- ja kuormanerotussovelluksiin. UL- ja CSA-vaatimusten mukaisesti sertifioidut ja UL 60947-4-1A -standardin täyttävät kytkimet vastaavat Pohjois-Amerikan markkinoiden suorituskyky- ja sääntelyvaatimuksiin.

Katkon käyttökohdelähtöiseen suunnitteluun pohjautuvat turvakytkimet tarjoavat pitkäikäistä luotettavuutta ja turvallista sähkönjakelua kohteisiin, joissa kestävyys ja standardit täyttävät ratkaisut ovat kriittisiä.

GTIN-koodi
6419410351369
Ampeerit 600V
25
Kotelotyyppi
Polykarbonaatti
Kotelo
M2 (96 x 130 x 74 mm)

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Ampeerit 600V
25.0
Syvyys
104 mm
EMC
false
Kotelo
M2 (96 x 130 x 74 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
GTIN-koodi
6419410351369
Korkeus
130 mm
HP 208V
5.0
HP 415V
7.5
HP 480V
15.0
HP 600V
10.0
IP-luokka
IP66
Pitkä tuotenimi
UL-listed, 4-pole, Yellow-red handle, Polycarbonate enclosure; W96.4 x H130.4 x D106
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.517 kg
Nimellisarvot kun kaapelikoko (mm²)
10
Napojen lukumäärä
4
Tuotetyyppi
- KEM 425UL YR M2
Mitoituskatkaisukyky AC-23A 415 V (A)
200
Mitoituskatkaisukyky AC-23A 500 V (A)
200
Mitoituskatkaisukyky AC-23A 690 V (A)
200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
11
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
15
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
22
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
40
Avoimen tilan terminen rajavirta, Ith (A)
40
Lyhyt tuotekuvaus
Turvakytkin 4x25A
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x25A 400V 11kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
UL
UL 60947-4-1A
Tilavuus
1.2979 l
Leveys
96 mm
Kaapelikoko Cu
14-8AWG

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 syvyys
96 mm
Pakkauskoko 1 GTIN-koodi
6419410351369
Pakkauskoko 1 korkeus
190 mm
Pakkauskoko 1 tilavuus
2.6266 l
Pakkauskoko 1 paino
0.517 kg
Pakkauskoko 1 leveys
144 mm
