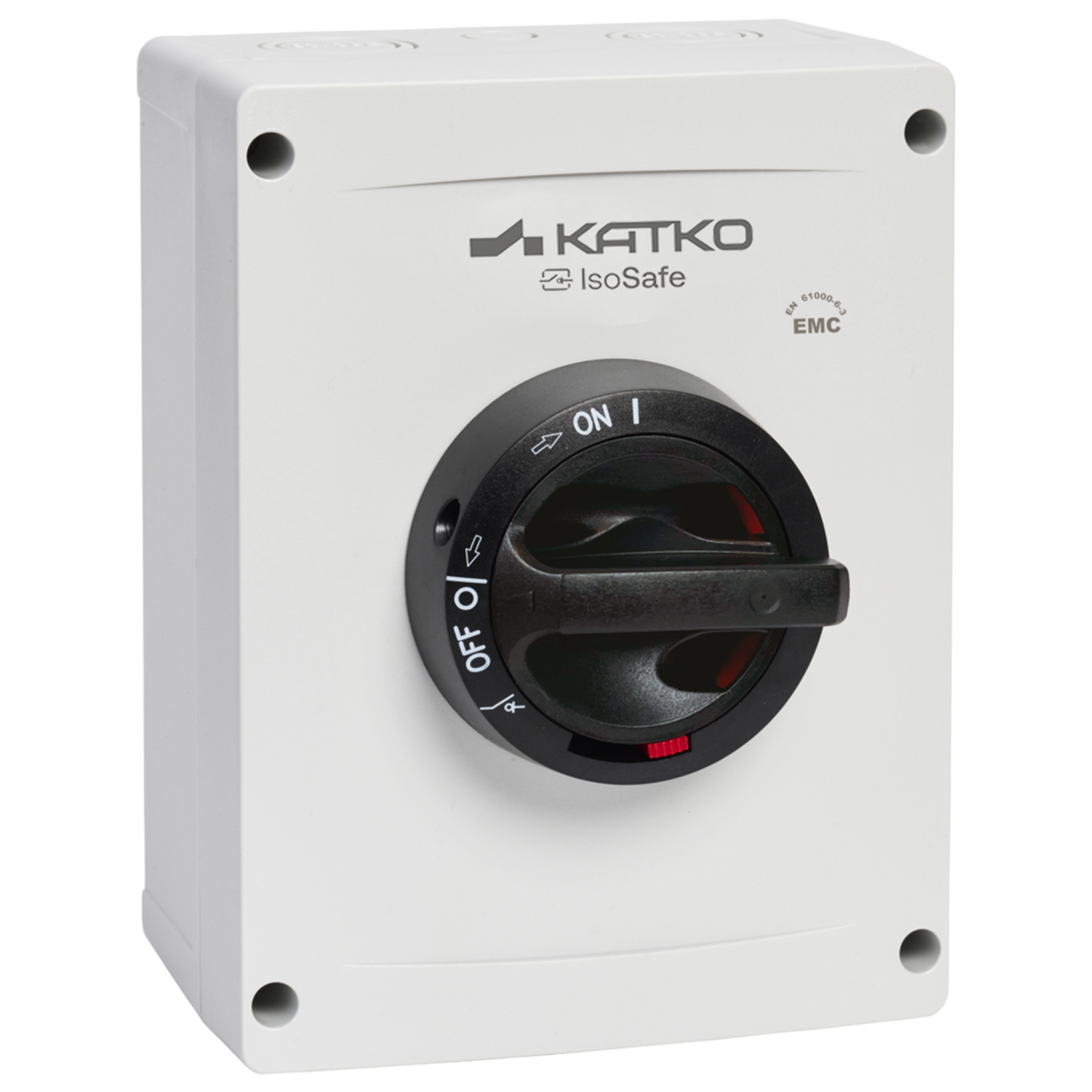

Turvakytkin EMC 3x32A IP66 1NO

KEM 332 1NO M3EMC 2XM32MEMC M16P FI

Turvakytkin EMC 3x32A IP66 1NO

Katko IsoSafe-sarjan EMC-suojatut turvakytkimet (10–1600A) on suunniteltu varmistamaan luotettava erotus samalla, kun sähkömagneettinen yhteensopivuus säilyy herkissä asennuksissa. Ne täyttävät ympäristöjen vaatimukset, joissa sähköisten häiriöiden hallinta on erityisen tärkeää.

Tehokkaan EMC-suojauksen ja kestävän rakenteen yhdistelmä tukee järjestelmien vakaata toimintaa teollisuus-, rakennus- ja infrastruktuurisovelluksissa, joissa EMC-vaatimusten täyttyminen on kriittistä.

Sähkönumero FI
3635145
GTIN-koodi
6419410296929
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
32
Kotelotyyppi
Polykarbonaatti
Kotelo
M3 (144 x 190 x 96 mm)
Apukosketin
1NO
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M32 (15,0-21,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), plastic
Kansiteksti
"TURVAKYTKIN"
Syvyys
96 mm
EMC
true
Kotelo
M3 (144 x 190 x 96 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
Sähkönumero FI
3635145
GTIN-koodi
6419410296929
Korkeus
190 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Auxiliary contact 1NO, Polycarbonate enclosure; W144 x H190 x D96,EMC shielded, Cable entries: 2 x M32 (15,0-21,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), plastic
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Apukosketin
1NO
Nettopaino
0.817 kg
Nimellisarvot kun kaapelikoko (mm²)
10
Napojen lukumäärä
3
Tuotetyyppi
KEM 332 1NO M3EMC 2XM32MEMC M16P FI
Mitoituskatkaisukyky AC-23A 415 V (A)
256
Mitoituskatkaisukyky AC-23A 500 V (A)
200
Mitoituskatkaisukyky AC-23A 690 V (A)
200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
4.5
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
25
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
32
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
32
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
32
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
32
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
15
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
15
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
22
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
0.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
40
Avoimen tilan terminen rajavirta, Ith (A)
40
Lyhyt tuotekuvaus
Turvakytkin EMC 3x32A IP66 1NO
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x32A 400V 15kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
2.6266 l
Leveys
144 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
79.5 mm
Pakkauskoko 1 GTIN-koodi
6419410446218
Pakkauskoko 1 korkeus
158.5 mm
Pakkauskoko 1 tilavuus
1.3105 l
Pakkauskoko 1 paino
1.038 kg
Pakkauskoko 1 leveys
104 mm
Myyntiyksikkö
1
