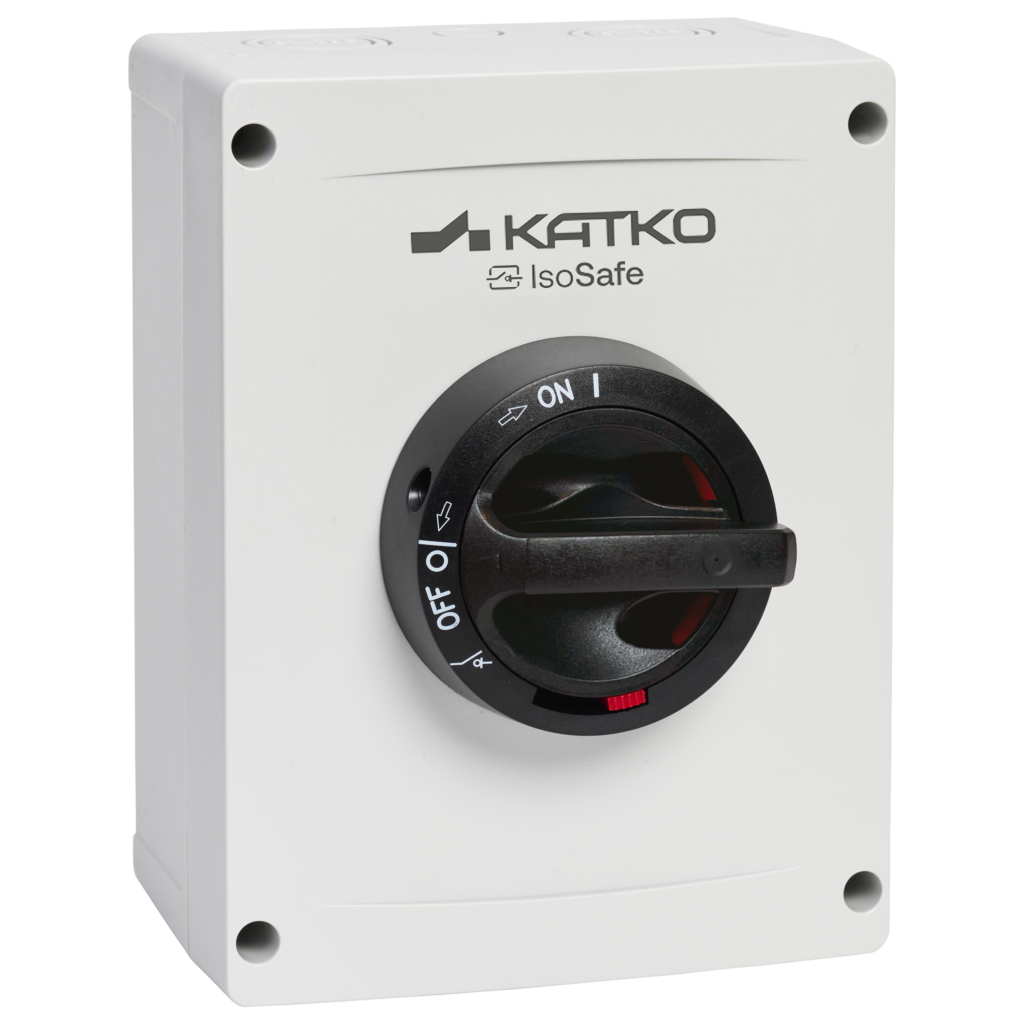

Turvakytkin 3x32A IP66 1NO

KEM 332 1NO M3 2XM32P M16P FI

Turvakytkin 3x32A IP66 1NO

Katkon IsoSafe-sarjan polykarbonaattikotelotut turvakytkimet on suunniteltu todellisiin käyttökohteisiin, joissa turvallisuus ja luotettavuus ovat keskiössä aina vaativista teollisuusympäristöistä tavanomaisiin rakennuksiin. Kestävä polykarbonaattikotelo tarjoaa korkean suojaustason ja erinomaiset eristysominaisuudet sekä kestää UV-säteilyä ja useita kemikaaleja, varmistaen luotettavan toiminnan sekä sisä- että ulkokäytössä.

Edistyneet turvallisuusominaisuudet, kuten itsesammuvat materiaalit, oven lukituksen ohitusmekanismi ja lukittava väännin, tukevat turvallista käyttöä ja huoltoa. Suomessa suunnitellut ja valmistetut IsoSafe-kytkimet heijastavat vuosikymmenten käyttäjälähtöistä suunnittelua ja pitkäjänteistä ajattelua. Kansainväliset standardit täyttävä IsoSafe-tuotesarja on luotettu valinta kohteisiin, joissa toimintahäiriöihin ei ole varaa, ja se tukee turvallisten, kestävien ja tulevaisuuden tarpeet huomioivien sähkönjakeluratkaisujen toteuttamista kriittisiin järjestelmiin.

Sähkönumero FI
GTIN-koodi
6419410297377
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
32
Kotelotyyppi
Polykarbonaatti
Kotelo
M3 (144 x 190 x 96 mm)
Apukosketin
1NO
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M32 (15,0-21,0 mm), plastic; 1 x M16 (5,0-10,0 mm), plastic
Kansiteksti
"TURVAKYTKIN"
Syvyys
96 mm
EMC
false
Kotelo
M3 (144 x 190 x 96 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
Sähkönumero FI
3630370
GTIN-koodi
6419410297377
Korkeus
190 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Auxiliary contact 1NO, Polycarbonate enclosure; W144 x H190 x D96, Cable entries: 2 x M32 (15,0-21,0 mm), plastic; 1 x M16 (5,0-10,0 mm), plastic
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Apukosketin
1NO
Nettopaino
0.8961 kg
Nimellisarvot kun kaapelikoko (mm²)
10
Napojen lukumäärä
3
Tuotetyyppi
KEM 332 1NO M3 2XM32P M16P FI
Mitoituskatkaisukyky AC-23A 415 V (A)
256
Mitoituskatkaisukyky AC-23A 500 V (A)
200
Mitoituskatkaisukyky AC-23A 690 V (A)
200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
4.5
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
25
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
32
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
32
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
32
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
32
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
15
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
15
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
22
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
0.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
40
Avoimen tilan terminen rajavirta, Ith (A)
40
Lyhyt tuotekuvaus
Turvakytkin 3x32A IP66 1NO
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x32A 400V 15kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
2.6266 l
Leveys
144 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
96 mm
Pakkauskoko 1 GTIN-koodi
6419410296134
Pakkauskoko 1 korkeus
190 mm
Pakkauskoko 1 tilavuus
2.6266 l
Pakkauskoko 1 leveys
144 mm
Myyntiyksikkö
1
