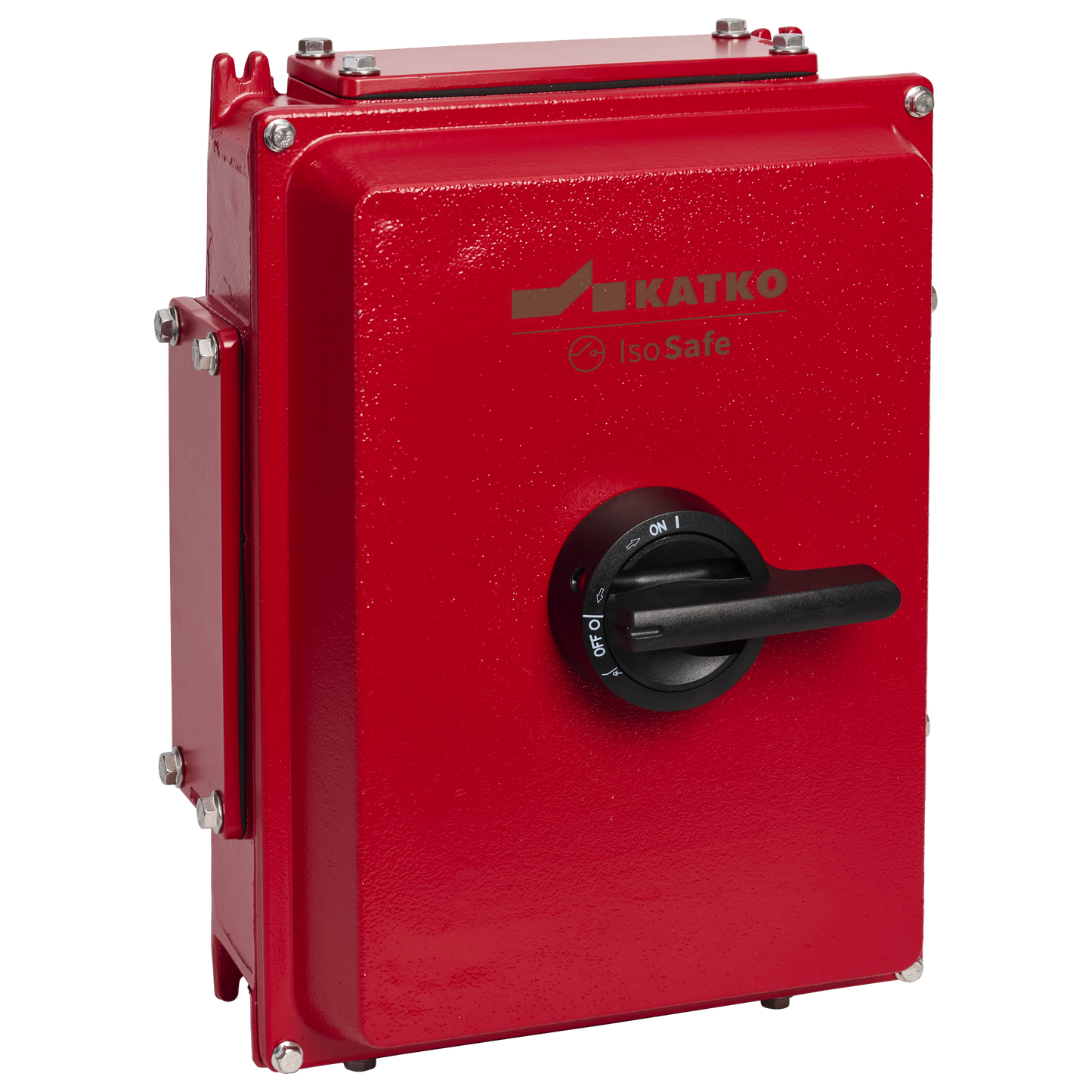

KEA 6160 FR3 A6 4XM40M

Turvakytkin F300 6x135A IP65

KEA 6160 FR3 A6 4XM40M

Katko palonkestävät turvakytkimet (16–800 A) tarjoavat luotettavan ja turvallisen erotuksen myös palotilanteessa, kun sähkölaitteiden toiminnan on kestettävä äärimmäisiä olosuhteita. Ne soveltuvat turvallisuuskriittisiin asennuksiin, joissa toiminnan jatkuminen äärimmäisissä olosuhteissa on välttämätöntä.

Kestävistä materiaaleista valmistetut ja palonkestovaatimusten mukaisesti testatut kytkimet tarjoavat luotettavan erotuksen julkisiin rakennuksiin, infrastruktuurikohteisiin ja teollisuuslaitoksiin.

Sähkönumero FI
3602813
GTIN-koodi
6419410239544
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
135
Kotelotyyppi
Alumiini
Kotelo
A6 (400 x 500 x 170 mm)
Paloluokitus
F300

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
4 x M40 (19,0-28,0 mm), metal
Syvyys
170 mm
EMC
false
Kotelo
A6 (400 x 500 x 170 mm)
Kotelotyyppi
Alumiini
ETIM-luokka
EC000216
Sähkönumero FI
3602813
Paloluokitus
F300
GTIN-koodi
6419410239544
Korkeus
500 mm
IP-luokka
IP65
Pitkä tuotenimi
6-pole, Heat-resistant; F300 200°C/3h EN 12101-3, Aluminum enclosure; W400 x H500 x D170, Cable entries: 4 x M40 (19,0-28,0 mm), metal
Liittimien maksimi kiristysmomentti (Nm)
15..22
Mekaaninen kestävyys (toimintajaksoa)
16000
Nettopaino
12.344 kg
Nimellisarvot kun kaapelikoko (mm²)
95
Napojen lukumäärä
6
Tuotetyyppi
KEA 6160 FR3 A6 4XM40M
Mitoituskatkaisukyky AC-23A 415 V (A)
1080
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
250
Huippuarvo (kA)
22
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
690
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
200
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
200
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
200
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
135
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
75
Oikosulun nimellissulkemiskyky, Icm 415 V (kA)
11.4
Terminen nimelliskestovirta 1 s, Icw 415 V (kA)
6.5
Koteloidun laitteen terminen rajavirta, Ithe (A)
200
Avoimen tilan terminen rajavirta, Ith (A)
200
Lyhyt tuotekuvaus
Turvakytkin F300 6x135A IP65
Kytkintyyppi
Load Break Switch
Tekninen nimi
6x135A 400V 75kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M8
Tilavuus
34 l
Leveys
400 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
150 mm
Pakkauskoko 1 GTIN-koodi
6419410239544
Pakkauskoko 1 korkeus
400 mm
Pakkauskoko 1 tilavuus
18 l
Pakkauskoko 1 paino
12.344 kg
Pakkauskoko 1 leveys
300 mm
Myyntiyksikkö
1
