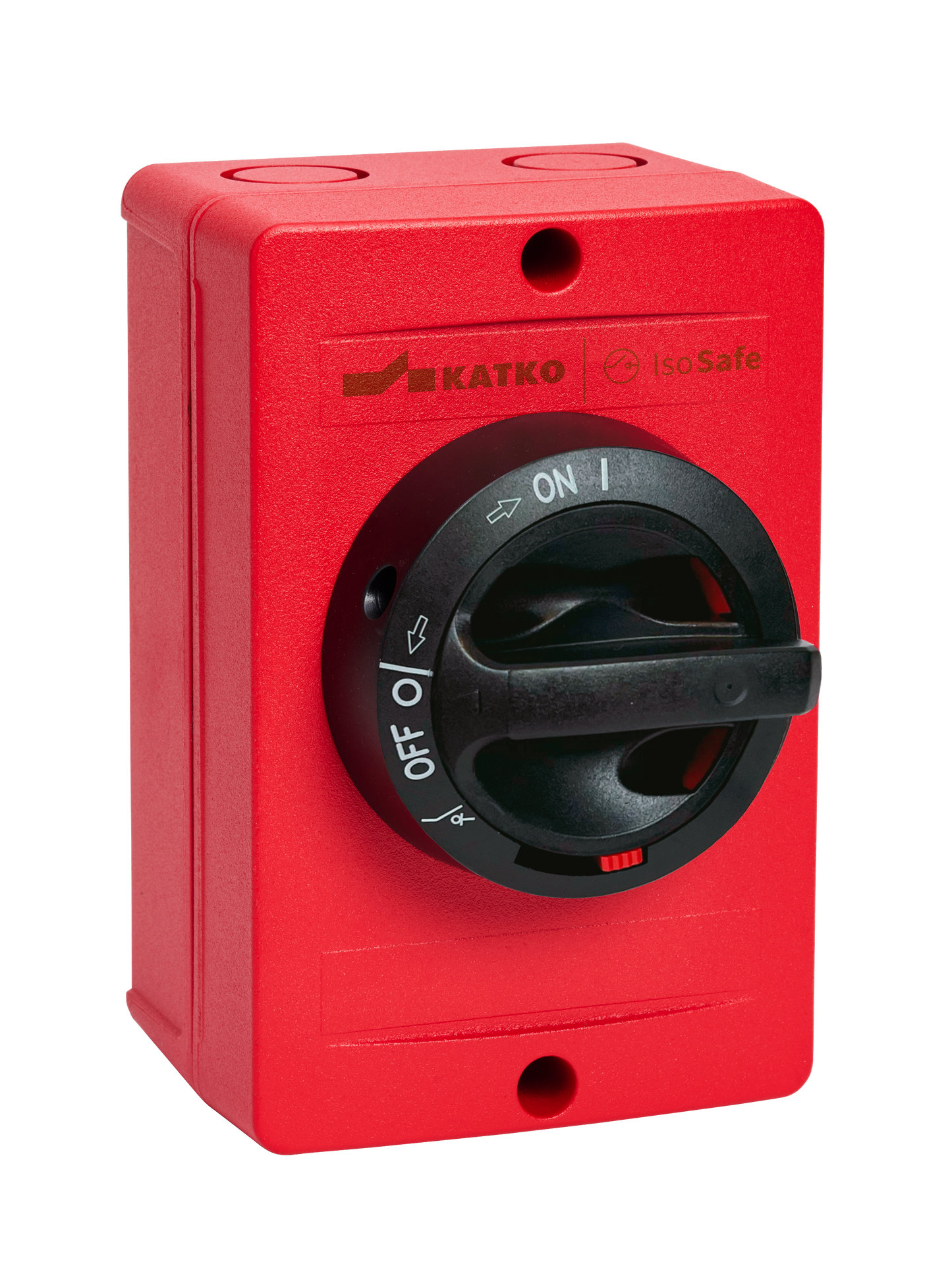

- KEA 425 FR3 A2 2XM25M KST16M

Turvakytkin F300 4x25A IP66

- KEA 425 FR3 A2 2XM25M KST16M

Katko palonkestävät turvakytkimet (16–800 A) tarjoavat luotettavan ja turvallisen erotuksen myös palotilanteessa, kun sähkölaitteiden toiminnan on kestettävä äärimmäisiä olosuhteita. Ne soveltuvat turvallisuuskriittisiin asennuksiin, joissa toiminnan jatkuminen äärimmäisissä olosuhteissa on välttämätöntä.

Kestävistä materiaaleista valmistetut ja palonkestovaatimusten mukaisesti testatut kytkimet tarjoavat luotettavan erotuksen julkisiin rakennuksiin, infrastruktuurikohteisiin ja teollisuuslaitoksiin.

Sähkönumero FI
3600663
GTIN-koodi
6419410202937
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Kotelotyyppi
Alumiini
Kotelo
A2 (104 x 159 x 80 mm)
Paloluokitus
F300

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M25 (11,0-17,0 mm), metal; 1 x plug, metal
Syvyys
114 mm
EMC
false
Kotelo
A2 (104 x 159 x 80 mm)
Kotelotyyppi
Alumiini
ETIM-luokka
EC000216
Sähkönumero FI
3600663
Paloluokitus
F300
GTIN-koodi
6419410202937
Korkeus
159 mm
IP-luokka
IP66
Pitkä tuotenimi
4-pole, Heat-resistant; F300 200°C/3h EN 12101-3, Aluminum enclosure; W104 x H158.5 x D79.5, Cable entries: 2 x M25 (11,0-17,0 mm), metal; 1 x plug, metal
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
1.2396 kg
Nimellisarvot kun kaapelikoko (mm²)
10
Napojen lukumäärä
4
Tuotetyyppi
- KEA 425 FR3 A2 2XM25M KST16M
Mitoituskatkaisukyky AC-23A 415 V (A)
200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6.1
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
600
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
11
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
15
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
40
Avoimen tilan terminen rajavirta, Ith (A)
40
Lyhyt tuotekuvaus
Turvakytkin F300 4x25A IP66
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x25A 400V 11kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
1.8851 l
Leveys
104 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
79.5 mm
Pakkauskoko 1 GTIN-koodi
6419410202937
Pakkauskoko 1 korkeus
157 mm
Pakkauskoko 1 tilavuus
1.2794 l
Pakkauskoko 1 paino
1.2396 kg
Pakkauskoko 1 leveys
102.5 mm
Myyntiyksikkö
1
