- KEA 416 FR1V A2 2XM25M M16M

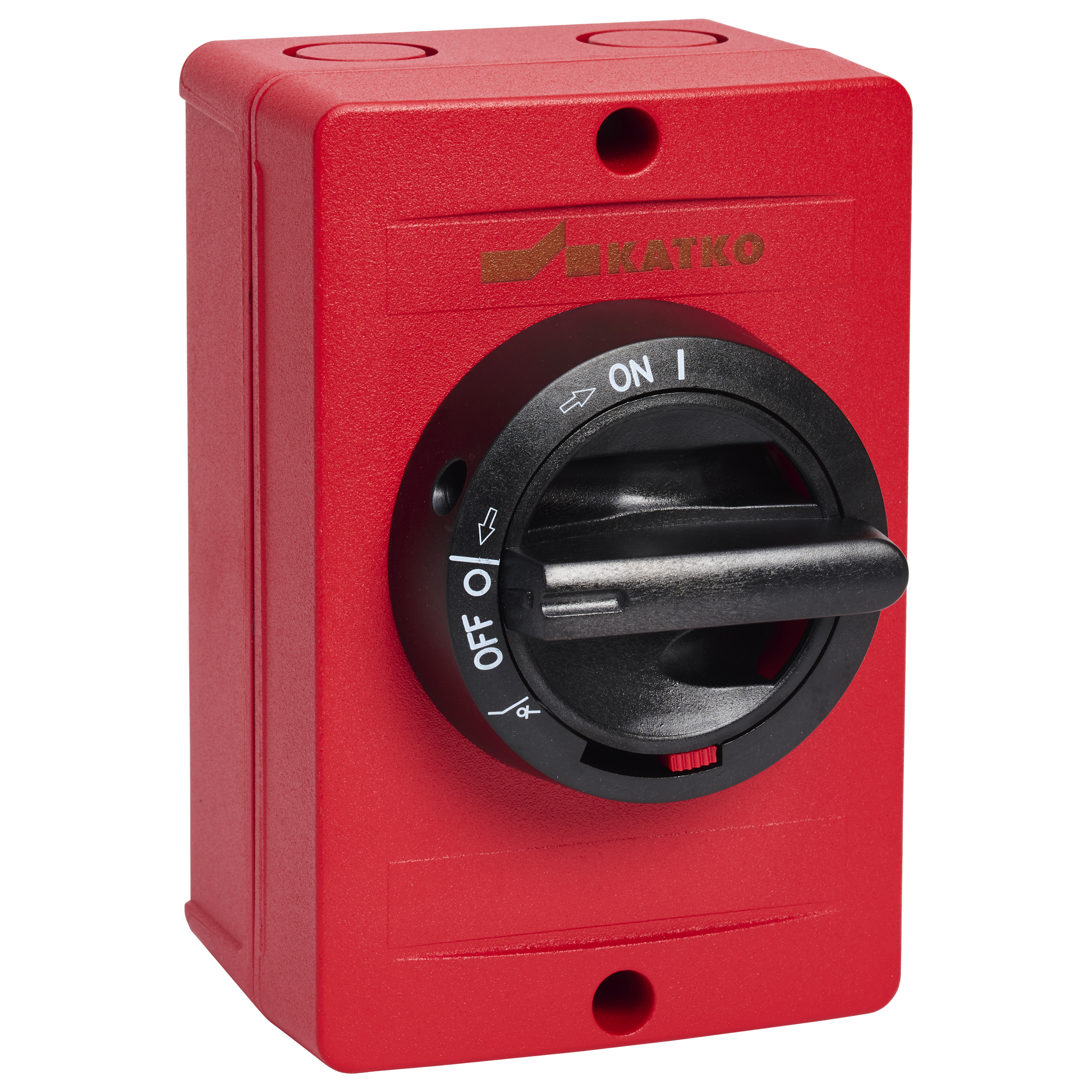

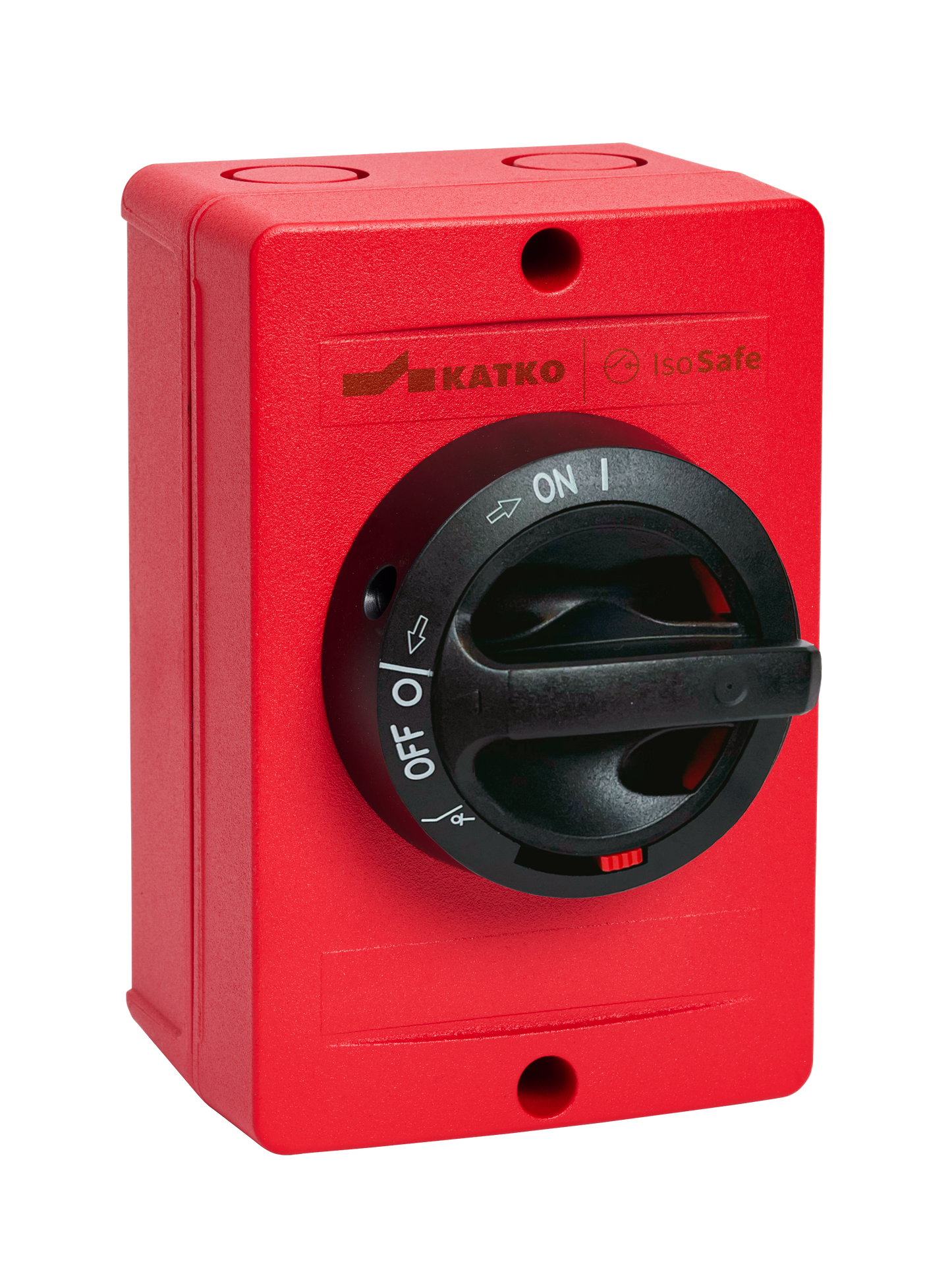

Turvakytkin F200 4x16A IP66 1NO/1NC

- KEA 416 FR1V A2 2XM25M M16M

Katko palonkestävät turvakytkimet (16–800 A) tarjoavat luotettavan ja turvallisen erotuksen myös palotilanteessa, kun sähkölaitteiden toiminnan on kestettävä äärimmäisiä olosuhteita. Ne soveltuvat turvallisuuskriittisiin asennuksiin, joissa toiminnan jatkuminen äärimmäisissä olosuhteissa on välttämätöntä.

Kestävistä materiaaleista valmistetut ja palonkestovaatimusten mukaisesti testatut kytkimet tarjoavat luotettavan erotuksen julkisiin rakennuksiin, infrastruktuurikohteisiin ja teollisuuslaitoksiin.

Sähkönumero FI
3609201
GTIN-koodi
6419410204733
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Kotelotyyppi
Alumiini
Kotelo
A2 (104 x 159 x 80 mm)
Paloluokitus
F200
Apukosketin
1NO/1NC

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M25 (11,0-17,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
Syvyys
114 mm
EMC
false
Kotelo
A2 (104 x 159 x 80 mm)
Kotelotyyppi
Alumiini
ETIM-luokka
EC000216
Sähkönumero FI
3609201
Paloluokitus
F200
GTIN-koodi
6419410204733
Korkeus
159 mm
IP-luokka
IP66
Pitkä tuotenimi
4-pole, Auxiliary contact 1NO/1NC, Heat-resistant; F200 200°C/3h EN 12101-3, Aluminum enclosure; W104 x H158.5 x D79.5, Cable entries: 2 x M25 (11,0-17,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Apukosketin
1NO/1NC
Nettopaino
1.3049 kg
Nimellisarvot kun kaapelikoko (mm²)
4
Napojen lukumäärä
4
Tuotetyyppi
- KEA 416 FR1V A2 2XM25M M16M
Mitoituskatkaisukyky AC-23A 415 V (A)
128
Mitoituskatkaisukyky AC-23A 500 V (A)
128
Mitoituskatkaisukyky AC-23A 690 V (A)
128
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6.1
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
16
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
11
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
25
Avoimen tilan terminen rajavirta, Ith (A)
25
Lyhyt tuotekuvaus
Turvakytkin F200 4x16A IP66 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x16A 400V 7.5kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
1.8851 l
Leveys
104 mm

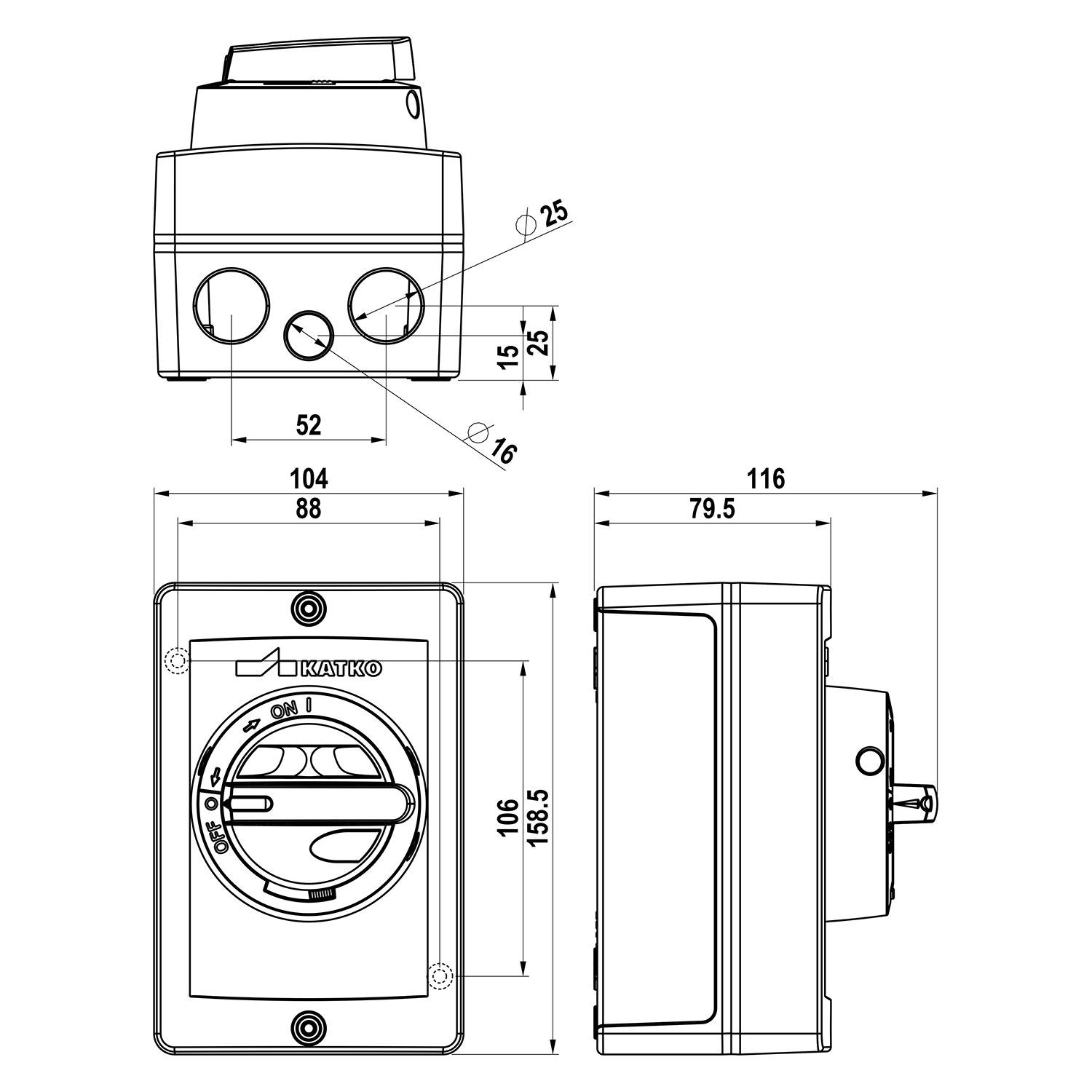

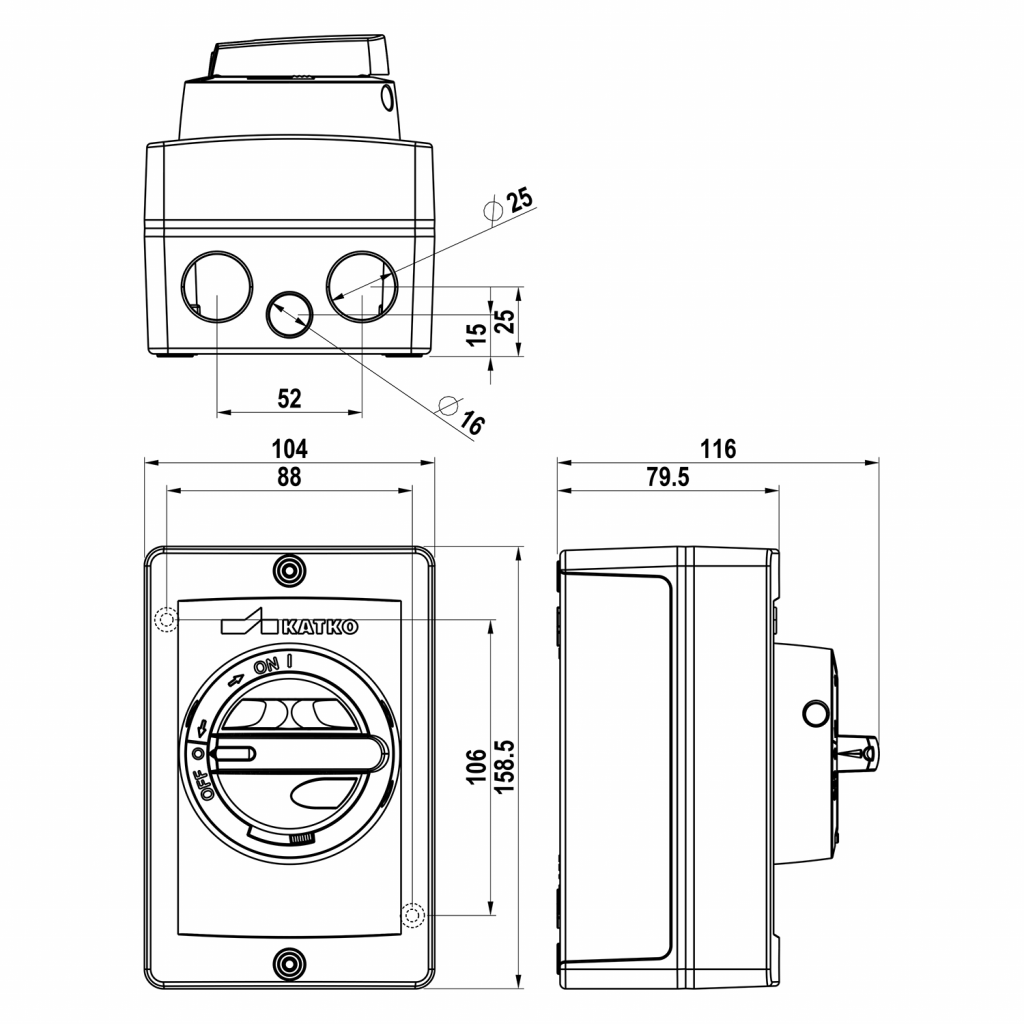

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
79.5 mm
Pakkauskoko 1 GTIN-koodi
6419410204733
Pakkauskoko 1 korkeus
157 mm
Pakkauskoko 1 tilavuus
1.2794 l
Pakkauskoko 1 paino
1.3049 kg
Pakkauskoko 1 leveys
102.5 mm
Myyntiyksikkö
1
