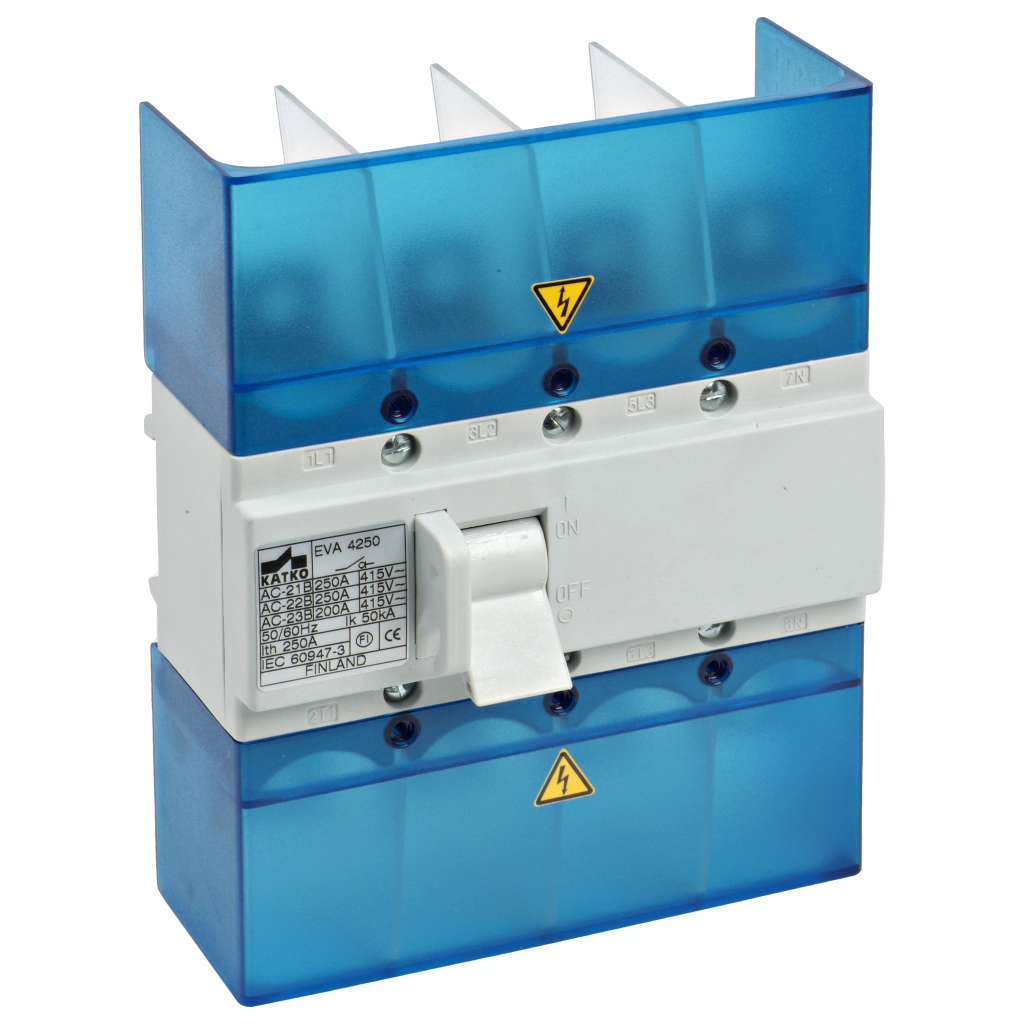

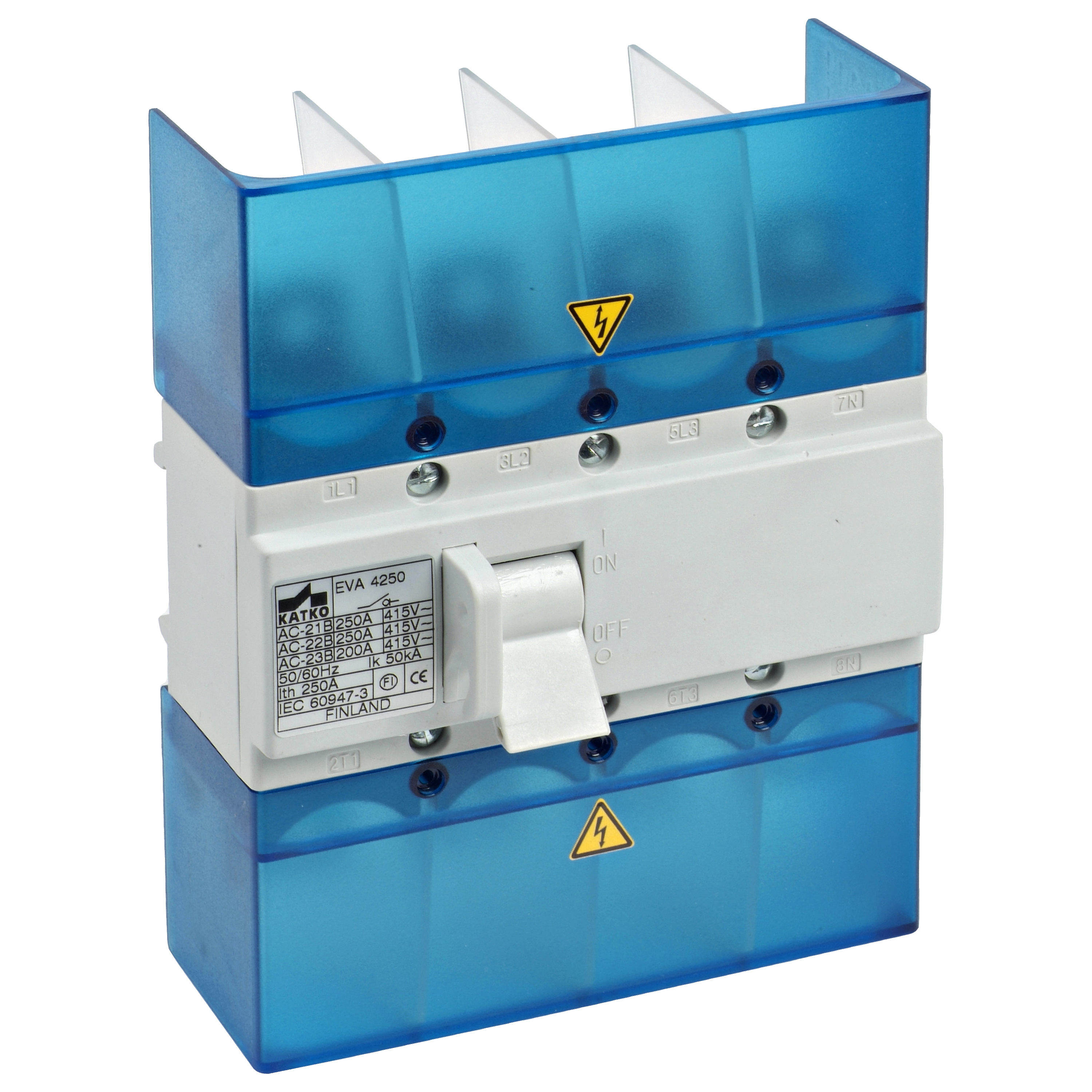

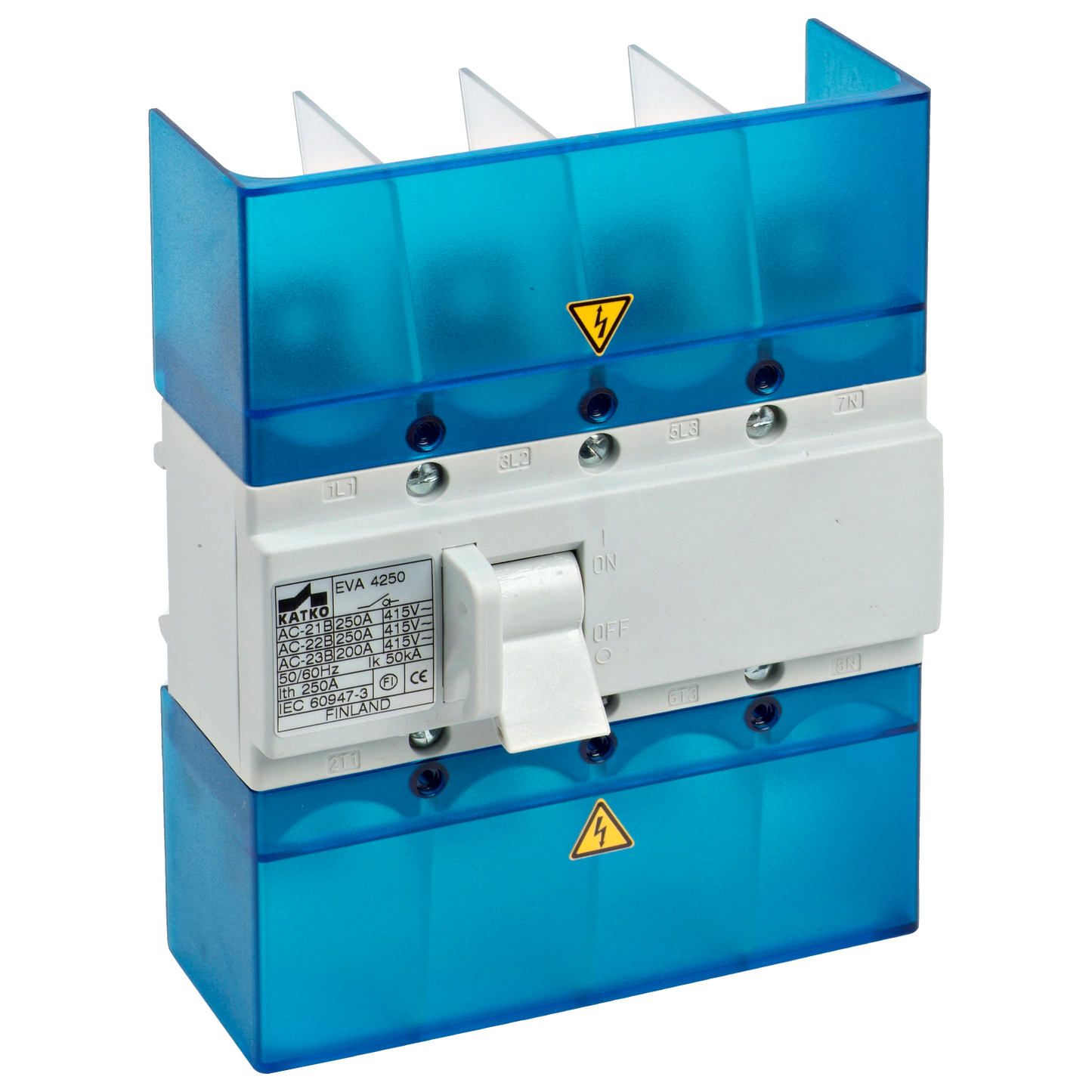

EVA 4250 2XLS6XVS

Vipukytkin 4x250A

EVA 4250 2XLS6XVS

Katkon LoadSafe vipukytkimet (200–250A) ovat vankkoja ja kompakteja ratkaisuja, jotka on suunniteltu luotettavaan kuorman katkaisuun keskitehoisissa sähköjärjestelmissä. Saatavilla on 3- ja 4-napaisia versioita sekä vaihtoehtoja liitin- ja vaihesuojuksilla, mikä tukee joustavia asennusratkaisuja ja käyttökokemusta.

Hopeakosketinteknologia varmistaa turvallisen ja kestävän toiminnan myös vaativissa olosuhteissa, ja kytkimet on testattu IEC 60947-3 -standardin mukaisesti suorituskyvyn varmistamiseksi.

Sähkönumero FI
3600845
GTIN-koodi
6419410203323
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
200

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
141 mm
ETIM-luokka
EC000216
Sähkönumero FI
3600845
GTIN-koodi
6419410203323
Korkeus
77 mm
Pitkä tuotenimi
Toggle switch, 4-pole, 2 x Terminal covers,6 x Phase barriers
Liittimien maksimi kiristysmomentti (Nm)
15..22
Mekaaninen kestävyys (toimintajaksoa)
16000
Nimellisarvot kun kaapelikoko (mm²)
95
Napojen lukumäärä
4
Tuotetyyppi
EVA 4250 2XLS6XVS
Mitoituskatkaisukyky AC-23A 415 V (A)
1280
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
250
Huippuarvo (kA)
21
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
6
Nimelliseristysjännite, Ui (V)
690
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
200
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
200
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
160
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
75
Oikosulun nimellissulkemiskyky, Icm 415 V (kA)
11.4
Terminen nimelliskestovirta 1 s, Icw 415 V (kA)
6.5
Avoimen tilan terminen rajavirta, Ith (A)
200
Lyhyt tuotekuvaus
Vipukytkin 4x250A
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x200A 400V 90kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M8
Tilavuus
2.0085 l
Leveys
185 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
141 mm
Pakkauskoko 1 GTIN-koodi
6419410203323
Pakkauskoko 1 korkeus
77 mm
Pakkauskoko 1 tilavuus
1.5308 l
Pakkauskoko 1 leveys
141 mm
Myyntiyksikkö
1
