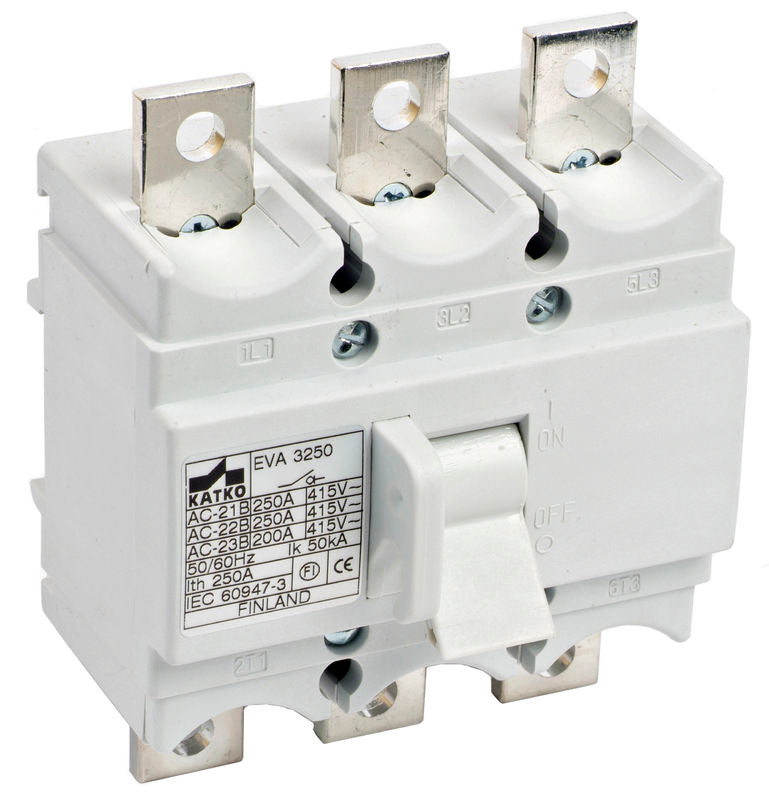

EVA 3250

Vipukytkin 3x250A

EVA 3250

Katkon LoadSafe vipukytkimet (200–250A) ovat vankkoja ja kompakteja ratkaisuja, jotka on suunniteltu luotettavaan kuorman katkaisuun keskitehoisissa sähköjärjestelmissä. Saatavilla on 3- ja 4-napaisia versioita sekä vaihtoehtoja liitin- ja vaihesuojuksilla, mikä tukee joustavia asennusratkaisuja ja käyttökokemusta.

Hopeakosketinteknologia varmistaa turvallisen ja kestävän toiminnan myös vaativissa olosuhteissa, ja kytkimet on testattu IEC 60947-3 -standardin mukaisesti suorituskyvyn varmistamiseksi.

Tuotenumero
20320
Sähkönumero FI
3600806
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
250
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

GTIN-koodi
6419410203200
Syvyys
106 mm
ETIM-luokka
EC000216
Sähkönumero FI
3600806
Korkeus
77 mm
Liittimien maksimi kiristysmomentti (Nm)
15..22
Mekaaninen kestävyys (toimintajaksoa)
16000
Nimellisarvot kun kaapelikoko (mm²)
120
Napojen lukumäärä
3
Tuotetyyppi
EVA 3250
Mitoituskatkaisukyky AC-23A 415 V (A)
1600
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
250
Huippuarvo (kA)
21
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
6
Nimelliseristysjännite, Ui (V)
690
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
200
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
90
Oikosulun nimellissulkemiskyky, Icm 415 V (kA)
11.4
Terminen nimelliskestovirta 1 s, Icw 415 V (kA)
6.5
Avoimen tilan terminen rajavirta, Ith (A)
250
Lyhyt tuotekuvaus
Vipukytkin 3x250A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x200A 400V 90kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M8
Tilavuus
1.0447 l
Leveys
128 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
106 mm
Pakkauskoko 1 GTIN-koodi
6419410203200
Pakkauskoko 1 korkeus
77 mm
Pakkauskoko 1 tilavuus
0.8652 l
Pakkauskoko 1 leveys
106 mm
Myyntiyksikkö
1
